Кран 11б27п1: пристрій, характеристики, варіанти виконання,

Як влаштований латунний кульовий кран 11б27п1? Для будь робочих середовищ, температур і тисків він призначений? Які конструктивні виконання цього приладу можна зустріти в продажу? Нарешті, як виробник рекомендує встановлювати і використовувати цей виріб? Давайте розбиратися.

опис

Пристрій

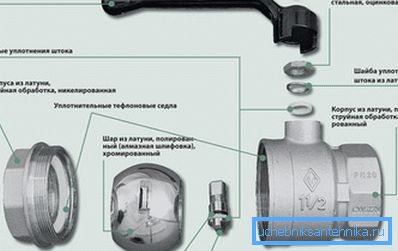

Кульовий кран 11б27п влаштований цілком традиційно для цього типу запірної арматури:

• Функцію затвора виконує куля з наскрізним каналом в ньому.
• Обертання передається з рукоятки на кулю проходить через розбірний корпус штоком.
• Герметизація затворного кулі і штока виконана полімерними кільцями ущільнювачів.

Уточнимо: полімерний ущільнювач штока - не єдине рішення для кульових вентилів. Поряд з ним нерідко використовуються гумові кільця - на жаль, куди менш зносостійкі.

З яких матеріалів виготовлений виріб? Залежно від виробника тут можливі невеликі варіації марок сплавів. Тому наведені нами технічні характеристики крана 11б27п будуть найбільш поширеним, але не єдиним варіантом.

Цікаво: колір рукоятки вказує на область застосування виробу. Червоним позначаються вентиля, призначені для холодної і гарячої води. Жовтим кольором маркується газовий кран 11б27п.

Характеристики

Основні технічні характеристики кульового крана 11б27п1 цілком рядові:

• Робочий тиск становить 16 атмосфер. Власне, це було визначено в маркуванні виробу: напис виду ДУ25 РУ16 говорить про те, що перед нами вентиль номінальним діаметром 25 мм і з робочим тиском 16 кгс / см2.
• Діапазон робочих температур - від -30 (при транспортуванні газу) до +150 С.

Ціна вентиля ДУ15 РУ16 становить 96 рублів; при збільшенні номінального розміру вона, ясна річ, збільшується. Зростають і масогабаритні показники:

Повний перелік робочих середовищ, з якими може працювати вентиль, виробниками не пріводітся.Оні обмежуються лаконічним все неагресивні до матеріалів вироби рідкі і газоподібні речовини.

варіанти виконання

Список варіацій теж не вражає довжиною.

Численні дилери можуть запропонувати вибагливих покупців:

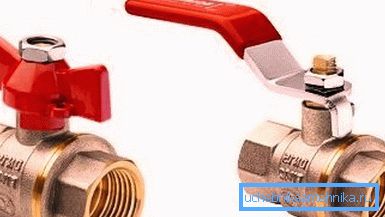

1. Два варіанти рукоятки - важіль і метелик. Перший зручний тим, що вимагає меншого зусилля для зміни положення затвора; другий затребуваний там, де потрібна компактність.

1. Кілька способів приєднання - зовнішня різьба, внутрішнє різьблення, американка і їх всілякі поєднання.

Рекомендації по монтажу та обслуговування

• Перед установкою вентиля слід вивчити його на предмет тріщин, деформацій і перевірити працездатність поворотом рукоятки. Вона повинна повертатися плавно, без заїдань і з помірним зусиллям.
• Кран монтується в повністю відкритому положенні. Інструкція покликана запобігти попаданню сміття між корпусом і сідлами.

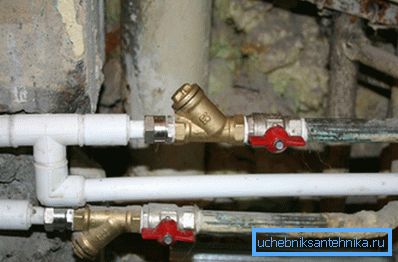

• Як підмотки рекомендується використовувати стрічку ФУМ або сантехнічний льон.

Коментар автора: стрічка ФУМ дає текти при мінімальному зворотному ході різьблення, тому краще замінити її полімерної ниткою. Льон бажано просочити фарбою, оліфою або силіконовим герметиком для труб: тоді він не буде гнити при контакті з водою.

• Вентиль з внутрішнім різьбленням навертається на приєднується патрубок на 3-4 обороту до зручного положення рукоятки. Доворачіваніе з великим зусиллям неприпустимо: краще демонтувати вентиль, подмотать різьблення заново і повторно навернути корпус на патрубок.
• Як інструмент для монтажу вентиля своїми руками виробники настійно рекомендують використовувати ріжковий ключ. Спроба затягнути його газовим ключем - вірний шлях до тріщин корпусу: губки стискають порівняно тонку латунь з небезпечним для неї зусиллям.

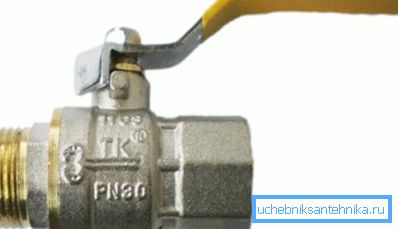

• Обслуговування зводиться до підтяжки гайки Сальниця в міру вироблення ущільнювача. Як правило, необхідність в цьому виникає після 1000 і більше циклів; повний ресурс вироби оцінюється в 4 - 10 тисяч циклів. У побутових умовах це значення можна вважати синонімом слова вічність.

оцінка

Характеристики, наведені дилерами і виробниками, безликі і не дають відповіді на головне питання: чи варто купувати цей виріб?

Так. Однозначно.

Перед нами виключно добротний представник сучасної запірної арматури.

1. Все 11б27п - повнопрохідні. Отвір в затворі відповідає діаметру приєднується труби, що означає мінімальний гідравлічний опір. Фактично, вентиль викликає не більше падіння напору, ніж ділянку полімерної труби тієї ж довжини.
2. Вентиля монтуються з будь-яким напрямок струму робочого середовища. Цим вони вигідно відрізняються від будь-якого гвинтового вентиля, яким при противотоке постійно загрожує відрив клапана.
3. Про вічний кошмар сантехніка - необхідність періодичної ревізії і обслуговування вентилів - можна нарешті повністю забути. Ні, ревізія і раніше бажана; але тепер вона зводиться до періодичного (раз в 1-2 року) повороту рукоятки вентиля.

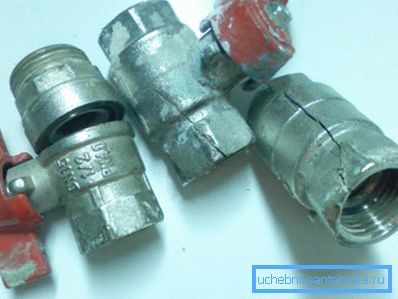

4. Нарешті, провадження у вітчизняним стандартам і ТУ означає, що покупець не нарветься на чергове диво з Силумінові корпусом, кришаться при першому контакті з ключем. Власне, жовтий колір латуні без хромового покриття не залишає місця для сумнівів.

висновок

Сподіваємося, що наші рекомендації допоможуть читачеві у виборі матеріалів для власних проектів. Додаткову тематичну інформацію, як зазвичай, запропонує відео в цій статті. Успіхів!
