Кран 11б38бк і його далекі родичі
У цій статті нам належить познайомитися з декількома вітчизняними кранами. Вони істотно розрізняються матеріалом і конструктивним виконанням. Ми об'єднали їх в одному матеріалі за єдиною ознакою - близьким буквено-цифровим позначенням.
Термінологія
Спочатку познайомимося з основними поняттями, що стосуються конструктивного виконання вентилів.
- гвинтовим називається кран, який перекриває воду за рахунок обертання гвинтового штока з рухомим клапаном на кінці. Клапан притискається до сідла, закриваючи отвір в ньому.
- корковий кран перекриває трубопровід поворотом конічного сердечника з наскрізним отвором. Для цього типу запірної арматури характерно досить велике зусилля, необхідне для зміни положення пробки.
Зверніть увагу! Крани великих розмірів часто комплектуються системою подачі мастила, знижує тертя між пробкою і корпусом.
- кульовий кран відрізняється від коркового формою затвора (куля замість усіченого конуса) і наявністю ущільнювачів сідел, виконаних з матеріалу з низьким коефіцієнтом тертя - фторопласта або тефлону.
- триходовим називається кран, що має три відведення для робочого середовища. Залежно від положення затвора вони можуть утворювати різні конфігурації, що перенаправляють потоки в потрібному напрямку.
Дозвольте представити
вентиль 11б38бк
Перед нами корковий триходовий кран, призначений для установки манометра. Ціна - 130 - 200 рублів залежно від виконання. Матеріал корпусу і пробки - латунь.
Всі види кранів 11б38бк - натяжні. Це означає, що герметизація вентиля здійснюється тільки за рахунок притиску пробки до корпусу гайкою на що проходить наскрізь хвостовике; сальникова набивка відсутня як клас.
У продажу можна зустріти кілька варіантів виконання крана:
- З рукояткою і без неї.
- З різьбами розміром ДУ15 і М20х1,5.
- З дренажним отвором для скидання тиску і фланцем для підключення контрольного манометра.
вентиль 11ч38п

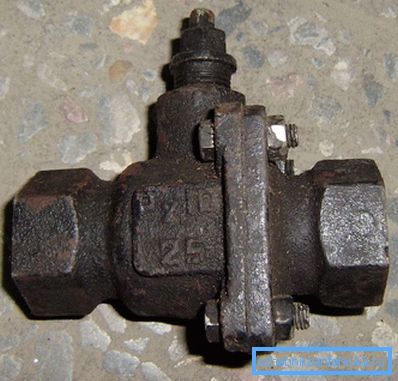

Кран 11ч38п - досить екзотичний гібрид, кульовий вентиль з чавунним корпусом.
Наведемо характеристики цього типу виробів.
параметр | значення |
Розміри | ДУ15 - Ду80 |
Матеріал корпусу | чавун |
матеріал затвора | Нержавіюча сталь |
ущільнення затвора | Фторопласт |
ущільнення штока | сальник |
Робочий тиск | Ру6, РУ10 |
Робоча температура | +100С |
Робоче середовище | Вода, масло, нафта, газ |
Про крані цікаво знати ще кілька речей.
- Виробники пропонують їх тільки під муфтове приєднання, з внутрішніми трубними різьбами з обох сторін.
- Герметичність вентиля по ГОСТ 9544 - 2005 відповідає класу С. З практичного боку це означає, що в закритому стані вентиль на законних підставах може злегка труїти. Для кульових кранів в цілому це нехарактерно.
- Шток зроблений під ручку, але в комплект вона не входить.
вентиль 11с31п
Кран 11с31п теж відноситься до кульовим, проте сильно відрізняється від свого родича 11ч38п.
параметр | значення |
Приєднання до трубопроводу | Сварка |
Розміри | ДУ15 - ДУ300 |
виконання корпусу | суцільнозварний |
Матеріал корпусу | сталь 20 |
матеріал затвора | сталь 14Х17Р2 |
матеріал штока | сталь 10х13 |
ущільнення затвора | Фторопласт Ф4К20 |
ущільнення штока | Гума ІРП-1287 |
Робочий тиск | РУ25, РУ40 |
Герметичність по ГОСТ 9544-2005 | клас А |
Зверніть увагу: для компенсації зносу сідел затвора під них встановлені тарілчасті пружини з нержавіючої сталі.
вентиль 11с321бк
Кран 11с321бк - досить екзотичний корковий вентиль, призначений для роботи в газопроводах при температурі середовища до +70 градусів.
Розміри крана - ДУ400, Ду500 і Ду700; маса - від двох до п'яти тонн. Оскільки при таких габаритах пробку крана своїми руками, очевидно, провернути неможливо, конструкція доповнена черв'ячним редуктором і системою подачі мастила до пробки. З'єднання з трубопроводом - зварне.
Цікаві особливості вироби:
- Кран монтується строго вертикально. Ця інструкція пов'язана з необхідністю періодичного обслуговування редуктора.
- Його корпус забезпечений обводом, зрівнював тиск по обидва боки від пробки. Відведення забезпечений власним краном.
- Корпус крана виготовлений з вуглецевої сталі, пробка - з чавуну.
вентиль 11с32п
Кран 11с32п практично у всьому ідентичний вже розглянутого нами 11с31п:
- Конструкція вентиля - кульова, з затвором з нержавіючої сталі і фторопластовим ущільнювачем.
- Розмір - від 15 до 300 міліметрів.
- Робочий тиск - 25 або 40 атмосфер.
- Корпус - суцільнозварний сталевий.
- Напрацювання на відмову - не менше 7000 циклів.
Принципова відмінність - лише в способі приєднання до трубопроводу: в цьому випадку для нього передбачені фланці. Вони забезпечують, з одного боку, швидкий демонтаж з можливістю заміни вентиля (причому без обов'язкового повного осушення труби); з іншого ж - необхідність попередньої адаптації трубопроводу під кран.
вентиль 11с33п
Кульовий кран 11с33п - майже повний дублікат попереднього вироби.
Саме майже, оскільки:
- Його монтажний розмір скоректований таким чином, щоб відповідати габаритам сталевий засувки 30с41нж. Ця особливість дозволяє встановити його на місце засувки без перетравлення трубних фланців.
- Робочий тиск дещо менше, ніж у близнюка - всього 16 кгс / см2.
висновок
Зрозуміло, в рамках статті ми розглянули лише невелику частину продукції, що виготовляється вітчизняною промисловістю запірної арматури. Як завжди, додаткові матеріали можна виявити, переглянувши відео в цій статті. Успіхів!
