Кран 11с41п: пристрій, характеристики, переваги

Що являє собою кульовий кран 11с41п? Як він влаштований? Які його основні технічні характеристики? Наскільки хороший цей вентиль на тлі альтернативних рішень? Давайте спробуємо знайти відповіді.

Два в одному

Почати варто з того, що під практично однаковими назвами проводиться два істотно розрізняються між собою вироби.

1. Що дав назву цієї статті 11с41п - сталевий фланцевий вентиль.
2. Кульовий кран 11б41п - латунний вентиль з установкою на трубні різьби.

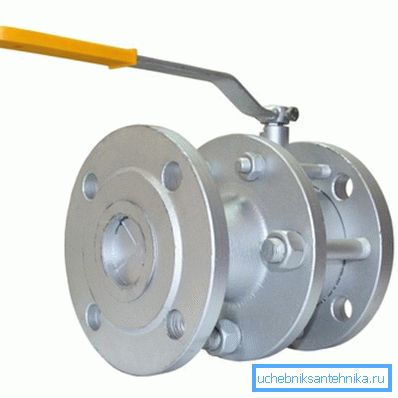

фланцеве сталевий

Виріб з фланцями і сталевим корпусом проводиться для трубопроводів великих діаметрів (ДУ 50 і вище). Фланцеве з'єднання дозволяє виконати монтаж і демонтаж вироби в мінімальні терміни.

Крім того: монтаж на фланцях можливий на прямій ділянці трубопроводу, довжиною лише ненабагато перевищує елемент запірної арматури. Для порівняння - муфтове з'єднання труб з можливістю демонтажу вимагає установки згону, що збільшує мінімальний установчий розмір більш ніж в два рази.

Наведемо технічні характеристики кульового крана 11с41п в сталевому корпусі з фланцями, взяті з сайту одного з виробників.

Про фланцевому сталевому 11с41п корисно знати ще кілька речей.

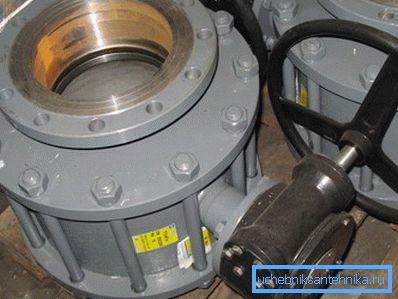

• Вироби великих розмірів (як правило, Ду150 і вище) комплектуються редуктором, що зменшує зусилля закриття і відкриття.

• Установча довжина виробу дорівнює настановної довжині сталевий засувки 30с41нж, що дозволяє виконати заміну без адаптації трубопроводу.
• Виробник оцінює тривалість служби вентиля в 10 років або 2500 циклів закриття - відкриття.
• Оптова ціна виробу з редуктором при розмірі 300 мм досягає без малого 100000 рублів, маса - 288 кілограмів.
• Корпус вентиля - розбірний. Його половинки стягуються шпильками з гайками і Гровер.

муфтовий латунний

Кульовий муфтовий кран 11б41п здасться нам куди більш звичним: це типовий представник сімейства сучасних кульових латунних вентилів, які масово використовуються при ремонті і прокладання інженерних комунікацій.

Як і в разі попереднього опису, варто зробити кілька приміток.

• У магазинах можна масово зустріти муфтові 11б41п розміром до ДУ50 включно. Великі розміри застосовуються вкрай рідко через ускладнення монтажу герметичних різьбових з'єднань значних діаметрів.
• Жовта маркування ручки означає, що вентиль призначений для газу. Червона - для опалення, гарячої та холодної води.
• Для газу робоча температура обмежена значенням в +50 С. Інструкція виробника пов'язана не стільки з реальною небезпекою витоку газу при більш високих температурах, скільки з ймовірністю вибуху газо-повітряної суміші при її нагріві.

Пристрій

Незважаючи на різницю в зовнішньому вигляді і застосовуються при виробництві матеріалах, всередині обидві версії вентиля виконані по одній і тій же схемі. Затвор здійснюється поворотом рукоятки, що передається штоком на кулю з наскрізним отвором в ньому. Герметичність забезпечується кільцевими сідлами з фторопласту - полімеру з низьким коефіцієнтом тертя.

переваги

Чим кульові вентиля вигідно відрізняються від основних конкурентів - гвинтових і пробкових вентилів?

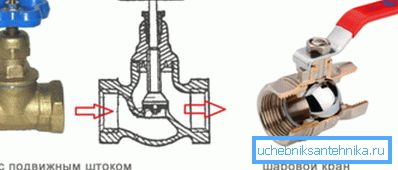

• На відміну від гвинтовий запірної арматури, кульова має набагато менший гідравлічний опір.

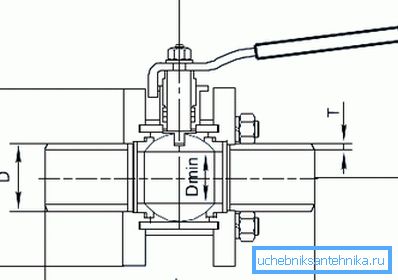

Корисно: слово полнопроходной в описі вентиля означає, що його найменший внутрішній діаметр дорівнює внутрішньому діаметру приєднується трубопроводу.

• Кульові вентиля практично не потребують обслуговування. Для порівняння: і гвинтові, і пробкові сальникові крани вимагають періодичної набивання сальника; гвинтовим додатково потрібна заміна зношеної прокладки.
• Корковий вентиль вимагає для зміни положення пробки значного зусилля: при повороті металева пробка треться об метал корпусу. У разі кульового крана в ролі сідла, як уже говорилося, виступає пластик з низьким коефіцієнтом тертя.
• Гвинтовий вентиль повинен встановлюватися строго по стрілці на корпусі. Противоток може повністю відірвати клапан. Мало того: відрив клапана буде супроводжуватися гідроударів, який цілком здатний порушити різьбові і фітингові трубні з'єднання інженерної системи.

Кульовий (як, втім, і корковий) вентиля при монтажі своїми руками можна ставити в будь-якому положенні.

• Нарешті, корпус гвинтового вентиля збирає всі забруднення, які подорожують по системам ХВП, ГВП та опалення. Під сідлом клапана вентиля, що експлуатувалося хоча б десятиліття, завжди можна виявити поклади мулу, піску та окалини. Поступово вони зменшують прохідність трубопроводу до нульової.

Кульовий кран просто не має кишень, які могли б накопичувати шлак.

висновок

Сподіваємося, що читач не визнає багатослівні вихваляння на адресу обговорюваного нами рішення рекламою: автор лише поділився свої досвідом спілкування з різними типами запірної арматури. Додаткову інформацію про те, як може використовуватися кран 11с41п, запропонує відео в цій статті. Успіхів!
