Кран 11с67п: пристрій, різновиди, проблеми та шляхи їх

У даній статті ми маємо вивчити виріб вітчизняної промисловості, що переховується під невибагливою назвою 11с67п. Ми вивчимо пристрій і основні технічні характеристики кульового крана 11с67п. Крім того, ми маємо ознайомитися з варіантами його виконання і типовими проблемами вентиля, які можна вирішити самостійно.

опис

Пристрій

Перед нами типовий кульовий вентиль з ущільненням кулі фторопластовим сідлами. Фторопластовий кільце ущільнює і шток крана; його підтискає гайка, що дозволяє регулювати ступінь ущільнення. Сідла притискаються до кулі парою нержавіючих тарілчастих пружин.

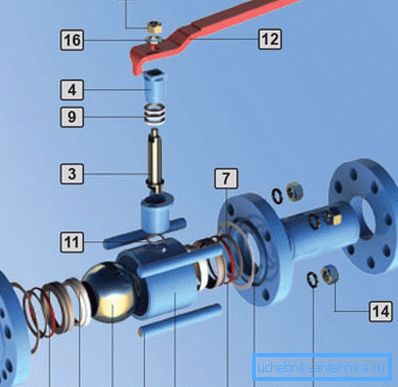

На наведеній схемі пронумеровані наступні елементи:

1. Корпус.
2. Куля.
3. Шток.
4. Натискна втулка.
5. Фторопластовий сідло кулі.
6. Обойма фторопластового сідла.
7. Тарілчаста пружина.
8. Ущільнювальна прокладка.
9. Кільце ущільнювача штока.
10. Кільце ущільнювача корпусу.
11. Прокладка під оболонкою штока.
12. Рукоятка.
13. Сполучна шпилька.
14. Гайка.
15. Пружинна шайба.
16. Плоска шайба.

Нюанс: у залежності від конструктивного виконання вентиля корпус може приймати різні геометричні форми і ставати нерозбірним. Трохи пізніше ми познайомимося з декількома версіями 11с67п.

Характеристики

Опис крана 11с67пможно знайти на численних сайтах виробників і дилерів. Наведемо його основні характеристики.

Корисно: робочий тиск зазвичай вказується в маркуванні. Напис на корпусі РУ16 означає, що вентиль розрахований на робочий тиск в 16 атмосфер. У маркуванні присутній і розмір приєднується трубопроводу: так, ДУ50 РУ16 - вентиль розміром 50 мм, що працює в середовищі з тиском до 16 кгс / см2.

Можливо, потенційному покупцеві буде корисним деяку кількість додаткової інформації.

• Вентиль не призначений для трубопроводів, які транспортують токсичні речовини.
• Герметичність затвора відноситься до класу А за класифікацією ГОСТ 9544.
• Фланцеве кульовий вентиль 11с67п виготовляється за ГОСТ 28343, ГОСТ 21345 і ТУ У 04671406-003-1999.
• Крани з муфтовими приєднанням (різьбами) виробляються аж до розміру ДУ50.
• Максимальний розмір вентиля, пропонованого вітчизняними інтернет-магазинами - Ду500.

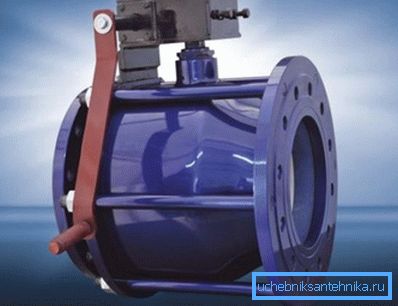

• Всі вироби розміром понад ДУ250 комплектуються редуктором, що дозволяє провернути шток без надмірних зусиль.

• Мінімальна оптова ціна виробу (Ду10, муфтове приєднання) становить приблизно 800 рублів. Максимальна (Ду500 під фланцеве приєднання з редуктором) перевищує півмільйона.

варіанти виконання

Наведемо опис декількох різновидів 11с67п, пропонованих вітчизняним підприємством Маршал.

фланцеве

Саме він показаний на схемі на початку статті. Характерні особливості - роз'ємний корпус, що сполучається шпильками, і ущільнення між елементами корпусу, виконане паронітовимі прокладками.

Головне достоїнство фланцевого приєднання - швидкі монтаж і демонтаж, які можна виконати в умовах дефіциту місця.

Корисно: кульовий фланцевий вентиль має таку ж монтажну довжину, як у засувки відповідного розміру. Ця особливість дозволяє виконати заміну несправної засувки на вентиль без використання зварювання для труб.

муфтовий

Різьбове (муфтове) приєднання, як уже говорилося, характерно для виробів невеликого розміру - до ДУ 50 включно. Вентиля маркуються як 11с67п1ЦР. Букви в кінці - скорочення від суцільнозварний і різьбовій.

Капітан Очевидність підказує: суцільнозварний корпус не розбирається. Несправність вентиля (крім течі ущільнення штока) означає необхідність його заміни.

Для споживача муфтове приєднання означає ще пару неприємних моментів.

1. Для оборотної установки з можливістю демонтажу вентиль повинен комплектуватися згоном, що унеможливлює його установку на коротких прямих ділянках трубопроводів.
2. На холодній воді сталеві трубні різьби за кілька років експлуатації намертво прикипають один до одного. Для розбирання резьб доводиться прогрівати їх до червоного розжарювання. Нескладно здогадатися, що при прогріванні невеликого корпусу до 600 - 800С все полімерні ущільнювачі відправляються в кращий світ.

під приварення

Вентиль вваривают в ділянку трубопроводу. Довгі патрубки під приварення не дають ущільнювача згоріти в процесі зварювальних робіт. Демонтаж виконується газовим зварюванням або звичайною болгаркою; корпус вентиля може бути як розбірних, так і суцільнозварним.

Міжфланцеве

Ці вироби відрізняються від звичайних фланцевих укороченим корпусом, і призначені для монтажу в нові трубопроводи, що будуються. Вони маркуються як 11с67пСУФ і виконуються тільки з розбірними корпусами, що дозволяють виконати заміну ущільнювачів і навіть запірного кулі.

несправності

Список несправностей, які можуть бути усунені своїми руками в польових умовах, невеликий.

Справедливості заради відзначимо, що і виходять з ладу кульові вентиля виключно рідко.

• При протіканні по штоку інструкція виробника зводиться до підтяжки втулки або заміні кільця ущільнювача. Для заміни розбирати вентиль не потрібно - досить лише перекрити його і вивернути втулку при знятої рукоятці.
• Якщо вентиль пропускає воду, найчастіше досить підтягти з'єднують корпус шпількі.Еслі підтяжка не допомогла, корпус розкривається для заміни кілець ущільнювачів.

висновок

Сподіваємося, що наше коротке знайомство з порівняно малопоширені елементом запірної арматури допоможе читачеві підібрати оптимальний для його цілей рішення. Відео в цій статті, як зазвичай, запропонує додаткову інформацію. Успіхів!
