Якщо ви плануєте самостійно зайнятися ремонтом труб або батарей, то розбиратися в тому, які крани ставити на радіатори опалення, потрібно обов'язково. Наявність правильно підібраною і ефективно працюючої запірної арматури дає можливість не тільки від'єднувати опалювальні прилади для ремонту і профілактики, а й регулювати кількість теплоносія, що надходить в батареї.

У нашій статті ми розповімо про те, які крани можна монтувати, а також охарактеризуємо їх ключові особливості.

запірні пристрої

кульові

Крани, що використовуються для установки в систему обігріву приміщення, слід умовно розділити на дві групи - запірні і регулюючі. Розподіл це багато в чому умовно, оскільки і запірна арматура дозволяє регулювати рух теплоносія. Природно, в цьому випадку точність регулювання виходить досить низькою, проте відсікти батарею від джерела води можна.

Найпростішою і часто використовуваним різновидом кранів є кульові:

• Кульовий кран призначений для відключення радіатора. Його конструкція дозволяє встановлювати пристрій або у відкрите, або в закрите положення, так що регулювання здійснюється досить за принципом «є тепло - немає тепла».

Зверніть увагу! В принципі, можна зафіксувати вентиль і в проміжному положенні, але тоді швидкість його зносу зросте багаторазово за рахунок тертя зважених у воді частинок про запірний елемент. Так що краще цього не робити без крайньої необхідності.

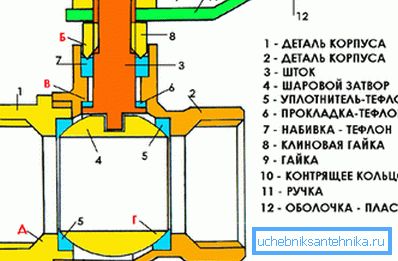

• Блокування потоку теплоносія здійснюється за рахунок руху металевої кулі з отвором, співвісним трубному просвіту. При повороті рукоятки крана в дію приходить шток, який провертає сферу всередині корпусу, поєднуючи отвір в ній з просвітом труби.
• Як правило, деталі кранів виробляються зі сталі, бронзи або латуні. За герметизацію з'єднань і запірної частини відповідають фторопластові прокладки, які при необхідності можна замінити своїми руками.
• Приєднання до радіатора здійснюється або за допомогою звичайної гайки, або за допомогою «американки».

конусні

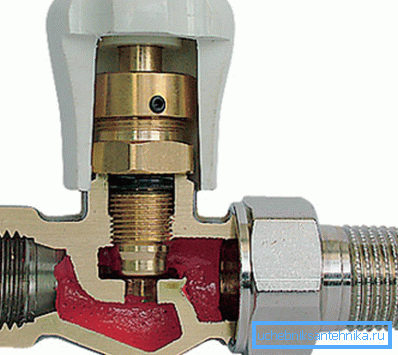

На відміну від кульових кранів, конусні вентилі дають можливість регулювати потік теплоносія більш плавно. Це забезпечується особливостями їх конструкції:

• Запірним елементом виступає конусний шток, на поверхню якого наноситься різьблення.
• Коли ми обертаємо маховик, шток рухається по різьбі, зміщуючись у вертикальній площині.
• В крайньому нижньому положенні просвіт труби повністю перекривається. Герметичність перекриття забезпечується еластичними прокладками, які надягають на кільцеві канавки штока.
• Піднімаючи запірну частину, ми відкриваємо просвіт, і теплоносій починає надходити в радіатор.

Зверніть увагу! Регулювати мікроклімат в приміщенні можна лише приблизно, зменшуючи або збільшуючи кількість гарячої води в кожній батареї.

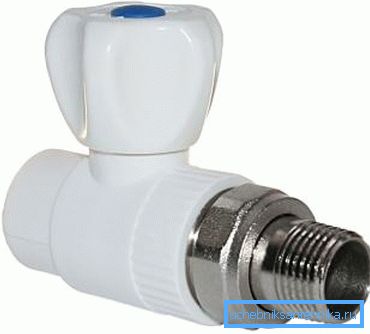

На практиці найчастіше використовуються бронзові або латунні конусні крани для радіаторів опалення: поліпропіленом комплектуються тільки системи, частина труб в яких теж зроблена з пластику. Це пояснюється порівняно невеликою міцністю і зносостійкість полімерів у порівнянні з сантехнічними сплавами.

З іншого боку, поліпропіленові крани для радіаторів опалення стоять трохи дешевше, тому в умовах дефіциту бюджету їх цілком можна використовувати.

кран Маєвського

При заливці теплоносія в систему опалення всередину разом з водою або антифризом потрапляє і повітря.

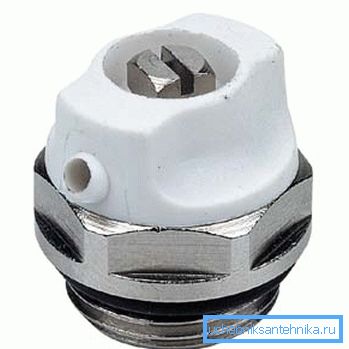

Для його видалення використовуються спеціальні пристрої - так звані крани Маєвського:

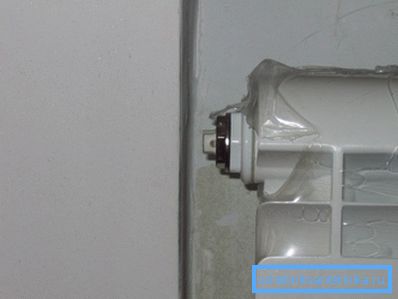

• Конструкція такого виробу досить проста: його основу складає запірний шток, встановлений в корпусі з різьбленням під радіаторну пробку.
• Шток приводиться в рух або викруткою, або спеціальним ключем, відкриваючи просвіт труби в сідловині.

Зверніть увагу! Якщо є можливість, купуйте вентилі під викрутку, оскільки ключ ви будете регулярно втрачати, що й не дивно - користуватися їм доведеться один-два рази на рік.

• Потрібно мати на увазі, що пропускна здатність у такого крана невелика, так що, наприклад, на розширювальний бак його ставити не варто: стравлювати зайве повітря доведеться близько години. У такій ситуації більше підійде звичайний вентиль або водорозбірні крани, встановлений зливом вгору.

регулювальні вентилі

Принцип дії

Регулювальний кран на радіатор опалення - це пристрій, який дозволяє автоматично управляти рухом теплоносія.

Конструкція таких виробів досить складна, але і працюють вони куди ефективніше вентилів для ручного регулювання:

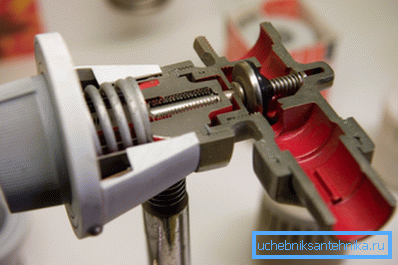

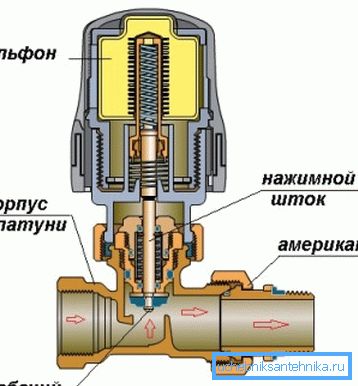

• За сприйняття зовнішньої температури відповідає сильфон - ємність, заповнена рідиною або газом. При підвищенні температури сильфон розширюється, надаючи вплив на регулювальний вузол.

Зверніть увагу! Ціна рідинних і газонаповнених пристроїв приблизно однакова, а ось особливості роботи відрізняються. Так, газові моделі швидше реагують на зміну температури, а рідинні - точніше передають вплив на потік теплоносія.

• Розширений сильфон тисне на шток клапана, той опускається і поступово перекриває сідловину крана, по якій гаряча вода надходить в батарею.
• При охолодженні спостерігається зворотна ситуація: шток піднімається, і просвіт сідловини розширюється.

Ступінь початкового стиснення сильфона ми задаємо самостійно, або встановлюючи потрібне нам значення температури на цифровому дисплеї, або обертаючи рукоятку механічної настройки. Також можливе з'єднання термоклапана з зовнішніми датчиками - в цьому випадку рухом штока керує не сильфон, а сервопривід під дією електричної або гідравлічної системи.

Установка терморегуляционного крана

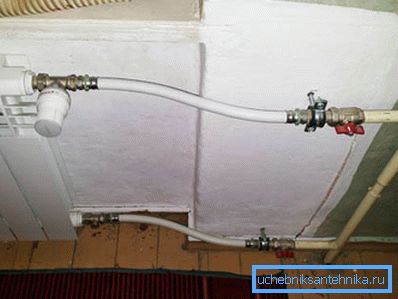

У середовищі фахівців питання про те, чи потрібно ставити крани на радіатори опалення, практично не обговорюється. Навіть монтаж простого кульового вентиля забезпечує ряд переваг, а наявність якісного терморегулятора - і поготів. Однак інструкція радить при установці подібних пристроїв дотримуватися ряду правил:

• По-перше, потрібно вибрати відповідну модифікацію вентиля. Для систем з однією трубою використовуємо вироби типу RTD-G, для двотрубних - RTD-N.
• По-друге, перед тим як ставити крани на радіатори опалення, перевіряємо напрямок руху теплоносія (вказується на корпусі стрілкою). Якщо переплутаємо, то пристрій буде працювати як завгодно, тільки не так, як нам потрібно.
• По-третє, маємо терморегуляціонную головку перпендикулярно площині батареї, щоб тепловий потік не впливав на її роботу.

Як регулювати радіатори опалення кранами - теж питання досить простий:

• Встановивши вентиль на радіатор, перевіряємо герметичність і подаємо теплоносій в систему.

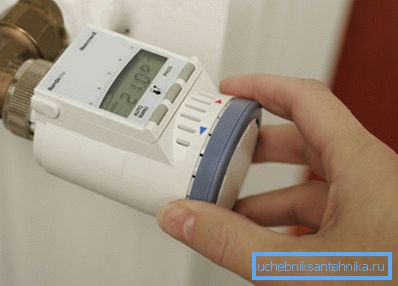

• За допомогою рукоятки або циферблата виставляємо середню температуру.
• Приблизно через годину коригуємо настройку клапана за своїми відчуттями і звіряючись з градусником в кімнаті.
• Якщо необхідно, повторюємо коригування ще раз, проте зазвичай це не потрібно.

Після цього втручатися в роботу пристрою зазвичай доводиться не частіше разу на місяць - при різких змінах зовнішньої температури.

висновок

Однозначно сказати, які крани для радіаторів опалення краще, не можна. Іноді буває досить врізати в систему звичайний кульовий вентиль, а іноді для забезпечення комфортного мікроклімату на кожен радіатор потрібно встановити по термостатичних кранів, що регулює температуру в автоматичному режимі.

Більш детально ознайомитися з типами використовуваної арматури і її застосуванням при облаштуванні системи теплопостачання ви зможете, якщо уважно вивчіть відео в цій статті.
