Кран для води з електроприводом і датчиком протікання

Водопровідний кран з електроприводом і датчиком протікання дозволяє запобігти такій прикрість, як затоплення житла. Тому подібні пристрої останнім часом стали досить популярними серед мешканців квартир і будинків. Нижче ми детальніше розглянемо, що являє собою подібна система і як вона монтується.

Принцип роботи

На сьогоднішній день існує два типи датчиків:

• Провідні прилади, які з'єднуються з контролером за допомогою проводів;
• Бездротові - посилають на контролер радіосигнал.

У будь-якому випадку, схема роботи системи наступна:

• При зануренні датчика в воду, його полюса замикаються, в результаті чого прилад подає сигнал контролеру.
• Далі контролер передає електричний імпульс на водяній кран з електроприводом, який перекриває подачу води.

На закриття крана після спрацьовування датчика йде не більше п'ятнадцяти секунд. Щоб відновити подачу воду, потрібно натиснути на спеціальну кнопку, розташовану на корпусі електропривода. Грамотно встановлена ​​система гарантує захист від раптової протікання водопроводу або системи опалення.

З чого складається система

Отже, з принципом роботи системи ми ознайомилися. Тепер детальніше розглянемо особливості елементів, з яких вона складається.

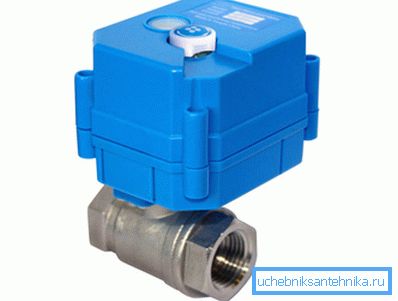

Кран з електроприводом

Цей пристрій являє собою запірну арматуру у вигляді кульового крана з електроприводом. Відмінність від механічного кульового крана полягає лише в тому, що положення запірного елемента регулюється не важелем, а електромоторчиком.

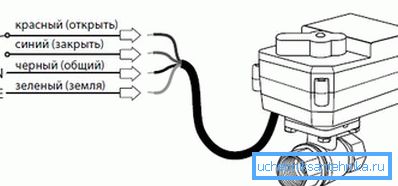

Порада! Встановити кульовий кран з електроприводом своїми руками досить складно, так його з'єднання здійснюється через розпаєчних коробку силовим кабелем ПВС3х0,5. Тому дану роботу краще довірити фахівцеві.

Для герметизації з'єднання запірного механізму з електроприводом в комплекті до пристрою є ущільнювальні кільця. Як правило, їх виконують із сплавів, стійких до зносу і забруднення. Сам же замикає кульовий елемент зазвичай виконаний з нержавіючої сталі і відрізняється хорошою довговічністю.

Для виготовлення корпусу пристрою можуть використовуватися такі матеріали:

• чавун;
• бронза;
• Нержавіюча сталь або інші сплави металів.

Слід зазначити, що електроприводи можуть бути розраховані на різний напруга, найчастіше для даних цілей застосовуються кульові крани з електроприводом 24v DC і 12V DC.

Як правило, встановлюють електропривод на кульової кран 1 - 2 дюйма, 1 дюйм і? дюйма діаметром. Найчастіше пристрої можуть не тільки перекривати потік води, але і подавати звуковий або світловий сигнал.

Порада! Перед кульовими кранами бажано використовувати фільтри очищення води. У такому випадку термін їх експлуатації буде збільшений.

Нижче наведемо інші характеристики, якими володіють кульові крани з електроприводом для будинку:

Порада! Розглянуті крани можуть застосовуватися не тільки в системах водопроводу, а й опалення. Причому, триходовий кран з електроприводом для опалення дозволяє не тільки перекривати потік теплоносія, а й перенаправляти його, наприклад, з радіатора на байпас.

Датчик витоку води

Монтується в місцях, де найбільше є ймовірність протікання:

• Біля пральних машин;
• ванн;
• Біля раковин;
• Душових кабін тощо.

Як вже було сказано вище, при попаданні води на датчик, він посилає сигнал контролеру. Ці пристрої обов'язково підключаються до безпечного джерела живлення, щоб при випадковому торканні пластин не одержати удар струмом.

Зверніть увагу! Виробники рекомендують раз в три місяці протирати пластини пристрою вологою губкою. Дана операція виконується в якості профілактики та для перевірки працездатності системи.

У продажу можна зустріти датчики як зарубіжних, так і вітчизняних виробників. Ціна останніх нижче, при цьому якість не поступається закордонним аналогам.

контролер

Цей пристрій виконує кілька функцій:

• Обробляє сигнал, що надходить від датчиків;
• Подає напругу на електропривод кульового крана;
• Забезпечує харчування датчиків;
• Забезпечує звукове та світлове оповіщення.

Контролер може розташовуватися в будь-якому доступному місці, де на нього не може потрапити вода. Кількість елементів в системі може бути різним, залежно від особливостей її установки.

особливості монтажу

Перш ніж виконати монтаж системи, необхідно скласти схему розташування всіх її елементів. Потім відповідно до схеми потрібно переконатися, що довжини сполучних проводів досить.

Сама установка здійснюється в такій послідовності:

• Розмічаються ділянки розташування, кранів, датчиків і контролера.
• Згідно зі схемою прокладаються проводи.
• Врізаються кульові крани.
• Встановлюються датчики.
• Підключаються контролери.

Нижче детальніше розглянемо деякі з цих операцій.

Врізка кульового крана

Цей пристрій встановлюється на вводі трубопроводу після ручних вентилів. Категорично заборонено використовувати кульовий кран під електропривод замість арматури на вводі.

Як вже було сказано вище, сам монтаж пристрою краще довірити фахівцям. При цьому відразу ж слід забезпечити безперебійне живлення для нього.

установка датчика

Датчик може бути встановлений двома способами:

• Монтаж в підлогу - передбачає урізання датчика в підлогове покриття на ділянках, де найімовірніше відбудеться скупчення води в разі протікання. Контактні пластини в цьому випадку виводяться на поверхню, щоб вони були підняті на висоту в кілька міліметрів. Провід до пристрою здійснюється в гофрованої труби.
• Монтаж на поверхні підлоги - пристрій укладається на поверхню підлоги контактними пластинами вниз.

установка контролера

Харчування на контролер подається з силової шафи. Нуль і фаза підключається до пристрою згідно зі схемою.

Інструкція по монтажу даного приладу виглядає наступним чином:

• В першу чергу потрібно виконати в стіні отвір для монтажної коробки.
• Потім треба проштробити поглиблення для проводів харчування від місця розташування пристрою до силової шафи, а також до кожного кульового крана і датчика.
• Далі на підготовлену в стіні місце встановлюється монтажна коробка і в ній фіксується контролер.
• Після цього потрібно зняти лицьову кришку пристрою і під'єднати всі дроти відповідно до схеми.
• На завершення роботи потрібно встановити на місце лицьову кришку контролера.

Якщо система правильно зібрана, після її включення починає світитися індикатор на контролері. У випадку протікання, колір індикатора змінюється з зеленого на червоний, при цьому лунає звук зумера. При цьому кран блокує подачу води.

Ось, мабуть, і всі основні моменти монтажу системи захисту від затоплення.

висновок

Кульові крани з електроприводом і датчиком протікання є корисним винаходом, так як дозволяють уникнути ряду серйозних проблем, пов'язаних із затопленням. Єдине, необхідно правильно встановити систему і перевірити її працездатність.

З відео в цій статті можна отримати додаткову інформацію з даної теми.
