Кран ду-80 на 80-міліметрову трубу: варіанти виконання та їх

Яка запірна арматура може використовуватися на 80-міліметровому трубопроводі? Ми познайомимо читача з конструктивними виконаннями існуючих кранів і постараємося порівняти їх функціональність. Відразу обмовимося, що сфера нашої уваги обмежиться сантехнікою: скажімо, бітумний триходовий кран з обігрівом ДУ 80 залишиться поза розглядом.

Області застосування

Для початку давайте з'ясуємо, де саме в комунікаціях багатоквартирного будинку можуть використовуватися труби і запірна арматура Ду80.

• введення теплотраси. Запірна арматура, що відсікає відведення додому від магістралей, може розташовуватися не тільки в тепловому колодязі, але і в підвалі - за умови, що траса проходить безпосередньо через нього.

Зауважте: в цьому випадку крани залишаються в зоні відповідальності транспортує тепло організації, незважаючи на їх розташуванні в межах периметра будинку. Розділ зон відповідальності проходить по першому трубному фланця вхідних засувок елеваторного вузла.

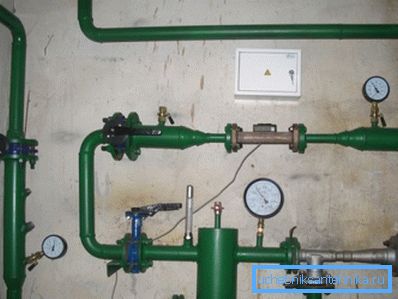

• елеваторний вузол. У ньому 80-міліметрова арматура може використовуватися на вході, між елеватором і контуром опалення і на виразках ГВС.
• Водомірний вузол в системі ХВП.
• Нарешті, за допомогою кранів можуть відсікатися окремі ділянки розливом водопостачання або контурів опалення.

варіанти виконання

Яка саме запірна арматура застосовується в інженерних комунікаціях будівлі?

засувки

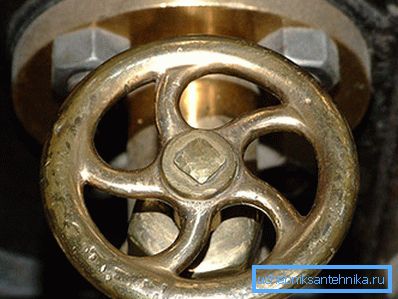

Найбільш поширена чавунна клинова засувка - це конструкція з висувним штоком, розширення на кінці якого утримує пару раскліненних між собою чавунних щічок з латунними дзеркалами. Пара відповідних дзеркал вставлена ​​в пази корпусу. Подача штока забезпечується обертанням штурвала з різьбовій втулкою.

Головне достоїнство засувки - порівняно низький гідравлічний опір: щічки у відкритому положенні повністю забираються за межі потоку.

недоліки:

• Необхідність в періодичній набиванні сальника. Він виробляється навіть при просте.
• Освіта відкладень на дзеркалах і, як наслідок, необхідність їх періодичної притирання.
• Швидкий знос клина.

гвинтовий вентиль

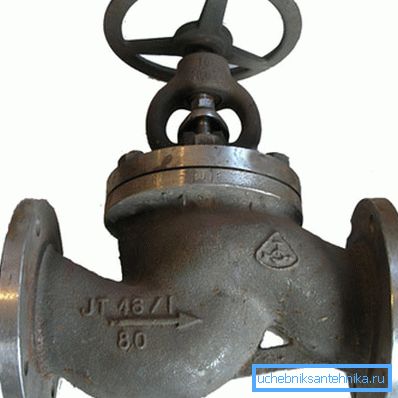

Рукоятка або баранчик закріплені безпосередньо на рухомому штоку, який вкручується в різьбу в кришці корпусу вентиля. На внутрішній частині штока рухомо закріплений забезпечений прокладкою клапан, який перекриває отвір в сідлі.

Єдине достоїнство цієї конструкції на тлі попередньої полягає в тому, що своїми руками провести ревізію гвинтового вентиля Ду80 помітно простіше, ніж засувки того ж розміру. Ні наварювання клина, ні трудомістка притирання щічок не потрібні: досить лише набити сальник і поміняти прокладку.

Всі інші характеристики конструкції виглядають досить сумно.

• Гідравлічний опір максимально серед всіх видів запірної арматури через невеликого розміру отвору в сідлі і складної форми корпусу.
• Установка можлива лише в одному положенні щодо потоку води: вона повинна тиснути на клапан знизу. Противоток гарантує відрив клапана і супроводжуючий його гідроудар.
• Паронітові прокладка при неминучою ерозії сідла вимагає великих зусиль при закритті, а більш м'яка гумова вельми недовговічна.

корковий кран

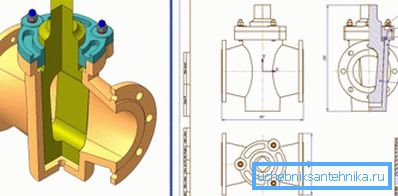

Притерта пробка з наскрізним каналом обертається в латунном або чавунному корпусі. Герметичність по штоку при великих розмірах крана забезпечується, як правило, все тієї ж сальниковой набиванням.

Цікаво: незважаючи на простоту конструкції, ціна коркового крана в 1,5 - 2 рази вище, ніж у засувки того ж типорозміру.

Гідність конструкції - досить висока відмовостійкість і просте обслуговування, яке зводиться лише до періодичної набиванні сальника. Головний недолік - досить значне зусилля, необхідне для повороту пробки.

Шаровий кран

Кульовий кран Ду80 пристроєм дещо нагадує корковий: і в цьому випадку вода перекривається поворотом затвора на 90 градусів.

Відмінностей, втім, більше, ніж подібності:

• Пробка має форму кулі з наскрізним каналом, діаметром рівним приєднуваному трубопроводу.
• Ущільнення затвора кулі забезпечується парою кільцевих сідел з тефлону або фторопласта, полімерів з низьким коефіцієнтом тертя. Звідси - досить помірне зусилля повороту затвора.
• Замість сальника кульовий кран 80 мм комплектується фторопластовим або тефлоновим кільцем ущільнювача з регулювальної гайкою. Вона дозволяє притиснути ущільнювач, компенсуючи його знос.

До слова: підтягувати ущільнення штока доводиться, як правило, після 1000 і більше циклів спрацьовування затвора.

Корпус вентиля може виконуватися з латуні і сталі, бути розбірним або суцільнозварним, забезпечуватися фланцями, патрубками під приварення або муфтовими труби різьбами. Затворний куля виготовляється з хромованою або нікельованої латуні, рідше - з нержавіючої сталі.

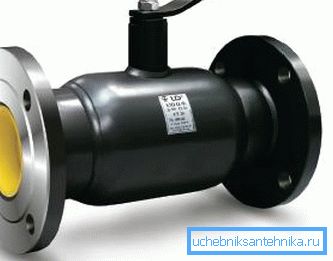

Як приклад наведемо основні характеристики одного з вітчизняних продуктів цього типу. Зразком для нас стане кульовий кран КШЦФ Ду80 РУ25.

оцінка

Автор ризикує здатися упередженим, але все-таки дозволить собі дати вкрай втішну характеристику цього типу запірної арматури. Посудіть самі:

• Гідравлічний опір, яке створює кульовий кран ДУ 80 - 80-міліметрова сталева труба перевершує. Саме так: відкладення і іржа на прямій ділянці труби створюють більший опір току води, ніж повнопрохідними отвір в нержавіючому затворному кулі.
• Обслуговування крану практично не потрібно. Про ремонти і ревізії можна забути.
• Установка - в будь-якому положенні і з будь-яким напрямком струму води.

Здається, інструкція по вибору елементів запірної арматури досить очевидна. Всі конкуруючі рішення на тлі кульового крана виглядають аутсайдерами.

висновок

Сподіваємося, що наші рекомендації допоможуть читачеві у виборі оптимального рішення для власних цілей. Як завжди, додаткові матеріали можна вивчити, переглянувши відео в цій статті. Успіхів!
