Кран пнд: особливості конструкції і сфера застосування

Сьогодні все частіше при спорудженні побутових і промислових трубопроводів застосовуються труби, зроблені з ПНД - поліетилен низького тиску. Даний матеріал полегшує монтаж мереж, підвищує їх надійність і подовжує термін служби.

Ще один плюс пластикових систем - простота і швидкість постановки на них запірних пристроїв. Як правило - це спеціальні ПНД крани і вентилі.

Особливості кульового крана

У більшості випадків, ця запірна арматура відноситься до кульового типу.

Сфера використання

Фітинги й крани для ПНД труб ставляться в точках стикування різних ділянок мереж, крім цього - в точках управління потоками.

Зверніть увагу! Вони гарантують герметичність сполучень. Крім цього - дають можливість відкривати / закривати труби, а також регулювати потоки проходять речовин. У їх числі - холодні, гарячі, агресивні хімічно гази і рідини.

Кульові крани, діаметром 20/150 і більше мм, використовуються в ПНД системах:

• питного і технічного водопостачання;
• каналізації;
• газопостачання;
• поливу;
• транспортування технічних і хімічних рідин.

Конфігурація і матеріали пристроїв

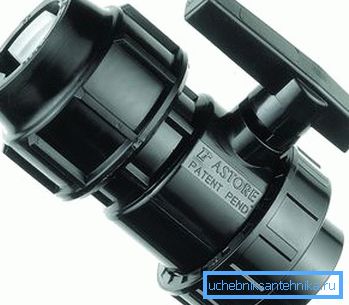

Кульові пристрої відрізняються за матеріалом виготовлення. Найчастіше застосовуються пластикові крани для ПНД труб, латунні і сталеві.

По конструкції відомі такі пристрої:

• кутові;
• прохідні;
• багатоходові (три і більше вхідних патрубка).

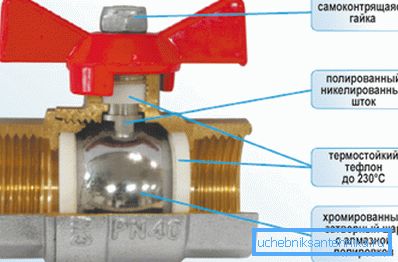

Який регулює або замикає елемент в кульовому крані має форму кола з двома отворами. Він пов'язаний з ручкою пристосування і переміщається навколо своєї осі. При розташуванні щодо потоку середовища отворами, він пропускає її потік, при розміщенні глухий стороною - замикає його.

Типи приводного механізму

Крім усього іншого, запірна арматура для пластикових труб відмінна за принципом дії приводного механізму.

1. У побутових мережах з невеликим перетином труб, потоки перекривають крани для труб ПНД 25, 32, 50 та ін., З ручним методом управління. Тобто їх рукоятки повертаються лише руками. Даний спосіб характерний для трубопроводів, змонтованих на доступних ділянках. Виходячи з цього, точки доступу до крану слід обладнати додатковим захистом - огорожею або запірним механізмом.
2. Широко поширені і пристрої з редуктором. Подібний привід збільшує ручне зусилля, тим самим полегшуючи зміну положення крана.

1. Трубопровідні магістралі перетином від 150 міліметрів і більше своїми руками не перекривають. В даному випадку застосовуються автоматичні або механічні види приводів.

Метод їх управління може бути:

• гідравлічним;

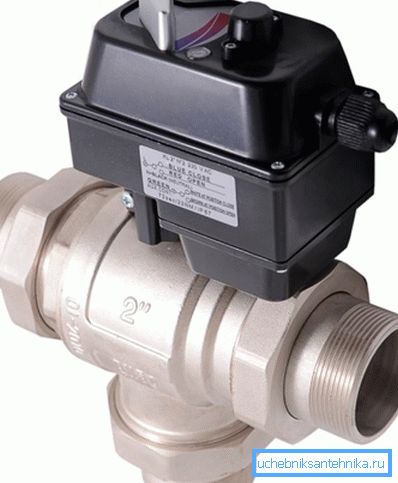

• електричним;
• пневматичним.

Зверніть увагу! Такі пристосування можуть забезпечити дистанційне керування або повну автоматизацію закриття / відкриття трубопроводу, виходячи з певних умов. Наприклад - заданої температури повітря.

способи установки

Щоб змонтувати кран 63 ПНД або іншого перетину, застосовують кілька методів.

1. Найвищу герметичність з'єднання надає стикова або терморезисторная зварювання. Кран при цьому не може бути демонтований і використаний повторно.
2. Фланцеве з'єднання дає можливість застосовувати кран кілька разів і міняти пристрій без використання спеціального обладнання. Крани на фланцях для труб мають лише двома положеннями: «відкрито» і «закрито». Це виключає можливість регулювання потоку. Роблять такі крани зі сталі-нержавійки або чавуну. Використовуються вони на системах великого діаметра: газо-, нафтопроводах і ін. Пристрої мають високу міцність. Корпус їх буває збірним з двох елементів або литим.

1. Муфтове сполучення застосовується в газових, опалювальних та водопровідних мережах, мають діаметр не більше 45 мм. Такі крани для ПНД труб 32 та ін. Перетинів, прості в установці і зручні при експлуатації.

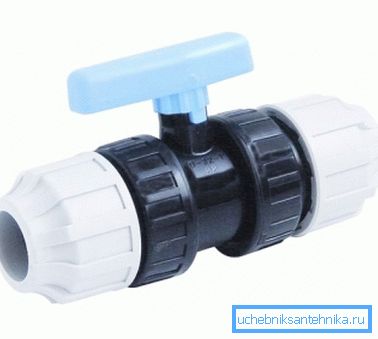

2. Штуцерний, він же компресійний (обтискний) кульової кран монтується за допомогою ніпелів і гайок. Точки з'єднань ущільнюють прокладками. Штуцерне сполучення дає можливість багаторазового застосування пристроїв.
3. Можлива і комбінована установка крана. У цьому випадку використовується зварювання елементів, що мають однаковий перетин, наприклад, 32-32 і фланці.

Плюси і мінуси кульових кранів

Переваги кульових кранів для пластикових труб наведені нижче.

1. Великий термін експлуатації.
2. Надійність ПНД кранів виражається в гарантованому перекритті потоку і повної їх герметизації.
3. Пристрої можна застосовувати, як регулятор потоку.
4. Пристосування має мінімум деталей. Завдяки цьому, ціна його не дуже висока, а ймовірність виходу з ладу знижена.
5. Потік можна перекрити дуже швидко. Це гарантує граничну оперативність управління мережею.
6. Як правило, для установки крана (виняток - зварне сполучення) не потрібно спеціальне обладнання, досить звичайних ключів.

Недоліки пристроїв.

1. Обмеженість розмірної лінійки. Чим перетин труби більше, тим складніше підібрати кульової кран для неї.
2. Коли пристрій використовується для регулювання потоку і може перекриватися не повністю, то воно в ході експлуатації здатне розгерметизуватися. Відбувається це через деформацію запірного кульки, який відчуває вплив газу або рідини в мережі.
3. Інструкція попереджає, що застосовувати такі пристрої можна в газопроводах з тиском не більше 10 бар і водопостачальних мережах з тиском не більше 16 бар.

висновок

Крани, призначені для труб з ПНД, дають можливість створювати оптимальні умови для використання систем, що транспортують рідини і гази. Завдяки різноманітності моделей, їх можна підібрати під всі типи трубопроводів.

Відео в цій статті допоможе вам розібратися в темі більш наочно.
