Кран з штуцером: пристрій, застосування, типові проблеми

Для чого можна використовувати штуцерний кран? Яким буває його конструктивне виконання? Чи є у цих кранів якісь типові несправності? Давайте спробуємо відповісти на ці та деякі інші питання.

Про термінології

Відразу виключимо плутанину. В даному випадку під штуцером ми маємо на увазі відведення для шланга, що представляє собою трубку з рифленням - ялинкою. Крім цього, можна зіткнутися з іншим усталеним розумінням терміна: штуцером стосовно запірної арматури часто називається зовнішня трубне різьблення.

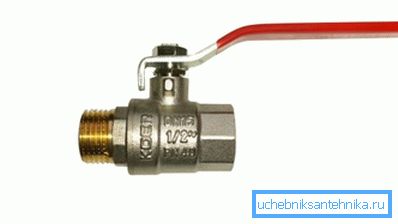

Напис кульовий кран гайка-штуцер на ціннику зазвичай означає, що перед нами вентиль з зовнішньої і внутрішньої резьбой.Соответственно, кульовий кран штуцер-штуцер - виріб з двома зовнішніми різьбами.

Цікаво: частіше використовується менш політично коректне визначення. Перший варіант виконання називають мама-тато, другий - тато-тато.

застосування

Де і для чого може застосовуватися запірна арматура з штуцером?

• Для дозованого відбору з ємності рідин, в тому числі харчових. Типовий приклад - розлив квасу чи пива з бочки. Штуцер дозволяє наростити довжину виливу шлангом (зокрема, при розливі в ємності, через свої розміри не входять в лоток бочки).
• Дренажний (перфорований) шланг, підключений до штуцера, може використовуватися для поливу грядок.
• Злив накопичувальних ємностей з дощовою або талою водою часто бажаний не на доріжку перед ними, а на грядки або зовсім за межі дільниці. Можливість підключити до зливного крана шланг допоможе і тут.
• Штуцерний кульовий кран - ідеальний промивочнік. Його установка в глуху пробку опалювального радіатора забезпечить мінімум проблем з відведенням брудної води в каналізацію: досить обтиснути садовий шланг на штуцері будь-яким хомутиком.
• Нарешті, не забуватимемо про Скидач в технічних приміщеннях. Наприклад, на техповерх або в підвалах, що використовуються в якості складів, немає можливості скинути воду з стояка на підлогу. Вентиль з штуцером дозволить відвести її в систему каналізації будинку.

Пристрій

Яким може бути пристрій штуцерних кранів?

водорозбірний

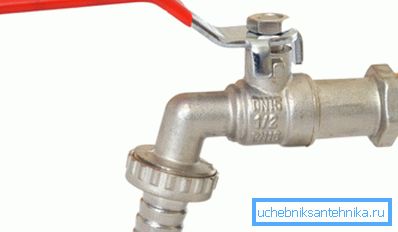

Водорозбірний кран 1-2 зі штуцером відрізняється від будь-якого іншого водоразборніка, власне, тільки цим самим штуцером замість носика. Корпус крана зазвичай виконаний з латуні (найчастіше хромованою); вода перекривається звичайної кранбукси, сумісної з будь-яким вітчизняним змішувачем.

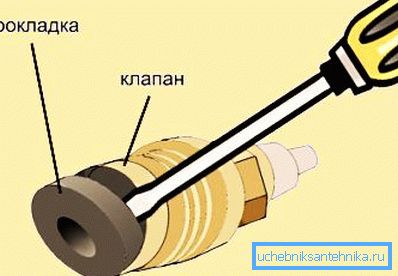

Величезна гідність вироби - простота його ремонту. При виробленні гумової прокладки вона змінюється нітрохи не складніше, ніж в змішувачі. Якщо вийде з ладу кранбукса - її заміна теж не стане проблемою: ціна нової букси не перевищує 40 - 45 рублів.

Корисно: керамічна кранбукса куди більш довговічна і, на відміну від гвинтовий, не вимагає обслуговування. Однак вона підходить лише для рідин з невеликою кількістю дрібнодисперсних забруднень. Крім того, пропускна здатність керамічної букси кілька поступається гвинтовому крану.

корковий

У горезвісних бочках з квасом і пивом ще пару-трійку десятиліть назад встановлювалися переважно пробкові крани. Як вони влаштовані?

Пробка в формі усіченого конуса з наскрізним пазом повертається в латунном корпусі; притирання деталей забезпечує герметичність. Як правило, з міркувань гігієни з харчовими рідинами використовуються натяжні пробкові крани: контакт з сальникової набиванням в цьому випадку явно ні до чого.

кульовий

Як влаштований кульовий кран - зливний зі штуцером або будь-який інший?

Поворотна пробка з наскрізним отвором змінюється кулею. Шток - окрема деталь; він заходить в паз кулі і забезпечується зручною ручкою. Герметичність забезпечується парою фторопластових або тефлоновим сідел між кулею і корпусом, а так же кільцевих ущільнювачем навколо штока, виконаним з того ж полімеру.

Розміри

Водорозбірний кран накладає обмеження на діаметр приєднується різьблення: при площі отвору в сідлі менш квадратного сантиметра підключати його до труби діаметром 40 мм просто безглуздо.

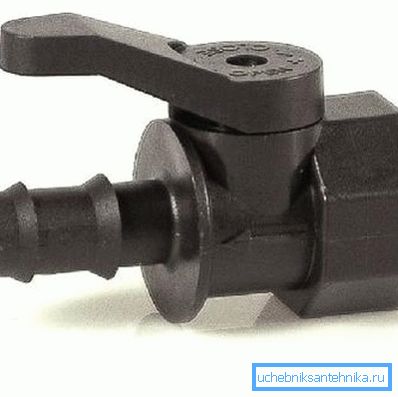

Діапазон популярних розмірів пробкових і кульових вентилів - від ДУ15 до ДУ25. Великі діаметри є рідкісною екзотикою просто-напросто через те, що шланг відповідного розміру важко натягнути на штуцер.

Нерідко вироби маркуються в дюймах. Наведемо таблицю відповідності розмірів:

проблеми

Які проблеми можуть виникнути при використанні описаних елементів запірної арматури? Як усунути їх своїми руками?

висновок

Сподіваємося, що наше знайомство з порівняно екзотичним типом запірної арматури було досить інформативним. Як завжди, відео в цій статті познайомить читача з додатковими матеріалами. Успіхів!
