Креслення будиночка для колодязя - приклад вашої ініціативи

У такій строкатій сфері, як будівництво, дуже багато завдань на самий різний смак. Хочеш відчути себе неабияким організатором - запроси бригаду на будівництво будинку і спробуй їй управляти.

Хочеш створити що-небудь карколомне дизайнерське - і тут теж знайдеться величезне поле діяльності. Хочеш відчути себе майстром на всі руки - будь ласка, спробуй спорудити будиночок над колодязем на дачній ділянці.

простота виконання

Це і дуже потрібно для самого колодязя, але це і принесе вам справжнє задоволення як майстру. Але почати, як завжди, доведеться з креслення.

Відразу скажемо, що справно працює колодязь - досить тонкий «організм», і невміле втручання може його суттєво розбудувати. Як наслідок, в кращому випадку - каламутна вода, яку качати, чи не перекачати.

Тому, креслення будиночка повинен враховувати наступні моменти конструкції колодязя:

• найголовніше - розташування глиняного замка, його наступні параметри:

• глибину залягання у колодязя;
• протяжність від колодязя;
• кут нахилу;
• товщину.

• крім того, розміри самого закривається споруди

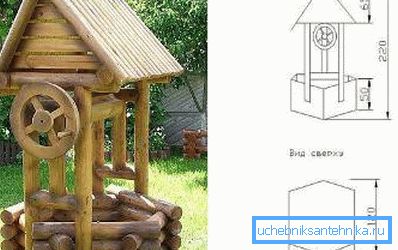

Корисна порада! Не варто при створенні креслення будиночка колодязя намагатися городити «паперових монстрів». Радимо вам бути в дусі самої конструкції - простій ідеї і повинна відповідати проста конструкція і зрозумілий, простий креслення. Часто в цьому випадку не потрібно буде ніякої деталізації - тільки изометрия і два види збоку і зверху з розмірами (як на кресленні «А»).

застереження

Подивіться на варіант креслення «В».

Звертаємо найпильнішу увагу на наступний момент:

• найважливіше:
• стовпи даху оточені в грунті також захисним глиняним шаром; (Див. Також статтю Пластиковий люк для колодязя: особливості установки.)
• колодязь має глиняний замок;

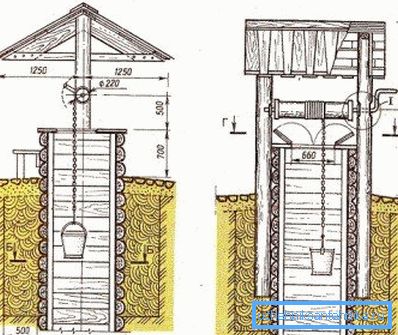

• вся конструкція даху тримається на двох круглих стовпах, забитих в грунт на півтора метра;

• щоб уникнути порушення захисного замку колодязя вся конструкція з перспективою на будиночок повинна бути розрахована і зведена одночасно;
• якщо приступити до спорудження даху з нуля, коли замок вже створений, неминуче буде порушена захист, про це не можна забути.

Два варіанти креслень

Представляємо два варіанти будиночка над колодязем, найпоширенішого конькового типу.

Перший варіант

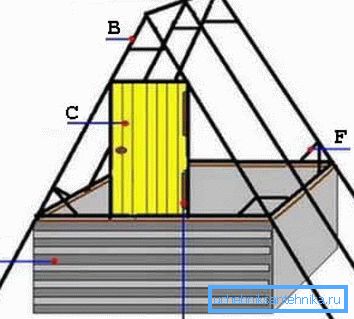

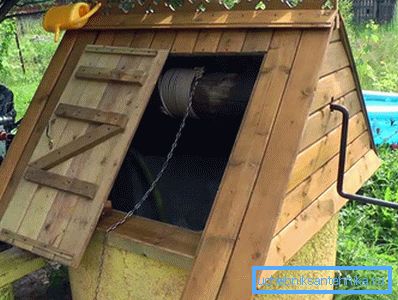

Цей варіант споруджується вже на раніше підготовленому парапеті:

• A - дві з'єднані один з одним дошки, які утворюють коник даху;
• B - крокви похилим частини;
• C - двері;

• D - обшивка парапету колодязя, тут можна використовувати будь-який матеріал на вибір, аби він був в першу влагоустойчив, як один з варіантів - шифер;
• E - петлі дверей;
• F - ребра фіксації-жорсткості, які ще називають «укосинами».

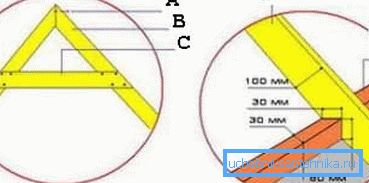

Коли створюються подібні конструкції, в першу чергу необхідно звертати увагу на стики і точну витримку всіх розмірів, які вказані на кресленнях:

• A - з'єднання крокв у верхній частині по типу «шип-паз»;
• B - кроквяна нога;

• C - ригель, повсюдно використовується ребро жорсткості;
• D - кроквяна нога;
• E - верхня обв'язка.

Другий варіант

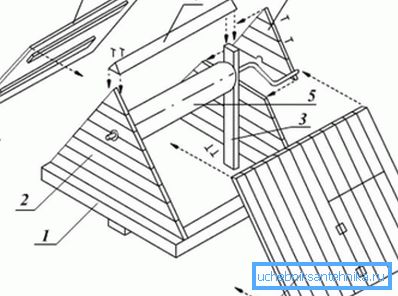

Даний варіант настільки добре опрацьований, що сам креслення може служити алгоритмом по збірці:

• 1 - нижній каркас будівлі, який кріпиться на огороджує парапет колодязя;

Корисна порада! При виготовленні боковин і скатів радимо використовувати з'єднання дощок типу «шип-паз». Такий тип допоможе створити по-справжньому щільне з'єднання, яке не допускає проникнення всередину вологи. Крім того, не зайвим буде передбачити додаткову ізоляцію скатів зсередини руберойдом або будь-яким доступним матеріалом, що забезпечує хороший захист і одночасно стійким до низьких температур.

• 2 - бокова частина будиночка, яку краще збирати окремо, а потім вже встановлювати на місце; зауважимо, в боковині робиться отвір для установки вала колодязя;
• 3 - додаткове ребро жорсткості, вал колодязя по обидва боки входить не безпосередньо в боковину, а через дану планку;
• 4 - трикутний захисний куточок зверху;

• 5 - вал колодязя;
• 6 - боковина з боку ручки;
• 7 - скат даху, який також збирається окремо, а потім вже встановлюється;
• 8 - скат з вирізаною в ньому дверима, посадженої на петлі.

Звертаємо увагу, для реалізації даного проекту буде потрібно 24-28 шурупів (не рахуючи кріплення петель).

Дуже часто однією з основних складових даху колодязя є нескладний дерев'яний каркас, який вже може нести на собі скат зверху, боковини і двері.

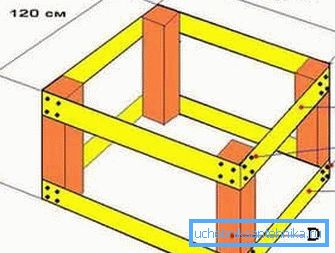

Каркас складається всього з 12 дерев'яних деталей:

• A - верхня обв'язка, таких чотири штуки;

• B - кріплення до стійок, буде потрібно на кожну обв'язку по 8 шурупів (всього, таким чином, 64);
• C - нижня обв'язка, їх також чотири;
• D - стійки каркаса.

Корисна порада! Будь професійно зроблений креслення, тим більше з використанням дерев'яних деталей повинен обов'язково вказувати, на застосування якого інструментарію він розрахований. Якщо ж цього немає, вам, швидше за все, доведеться потурбуватися про дискової пилки, електричному рубанки, ножівці, лобзику (це вже для тонких робіт), молоток, хрестоподібної викрутки і плоскогубці. А такі інструменти як рівень, олівець і рулетка завжди повинні бути під руками і так.

висновки

Незважаючи на простоту пропонованих конструкцій, дуже важливо підійти до їх кресленнями з максимальною точністю. Особливо це стосується випадків, коли конструкція починає порушуватися конструкцію самого колодязя. (Див. Також статтю Декоративні колодязі з дерева: як зробити самому.)

Ціна помилок може виявитися дуже несподіваною і неприємною - порушення шарів грунту, розбіжність формують кілець колодязя і, як наслідок, падіння якості води. Обов'язково подивіться додаткове відео в цій статті. Воно допоможе вам точніше розставити акценти в передбачуваній роботі.
