Креслення крана: різновиди та конструкційні особливості

У цій статті ми розглянемо креслення гідравлічного крана, а також розповімо про те, що собою являє повсюдно поширена запірна арматура, яка використовується при влаштуванні різних трубопроводів.

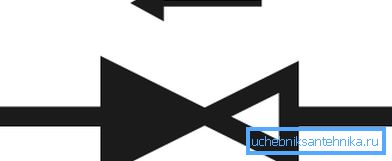

Крім того, ми визначимося з тим, як виконується позначення крана на кресленні, щоб ці символи були зрозумілі сантехнікам, зайнятим при оснащенні будівельного об'єкта сантехнічним обладнанням.

Але для початку розповімо про основні різновиди, які використовуються кранів і про їх конструкційних особливостях.

Основні різновиди

В даний час при оснащенні житлових будинків запірною арматурою застосовуються такі модифікації трубопровідних кранів:

• модифікації з одним вентилем, розраховані на подачу тільки холодної або тільки гарячої води;
• змішувачі з двома вентилями;
• одноважелі кульові змішувачі;
• модифікації, оснащені термостатом;
• безконтактні крани.

Розглянемо перераховані категорії приладів більш докладно.

Одновентільние крани

Конструкція одновентільного крана передбачає наявність одного маховика. Тому використання приладу допускає можливість контролю напору потоку, але не температури.

Найбільше застосування такі прилади знайшли при облаштуванні дачних кухонь і санвузлів де не передбачена можливість подачі гарячої води. Даний тип запірної арматури складається з металевого (нержавіюча сталь, латунь, мідь, силумін і т.д.) корпусу, в якому міститься кран букса з гумовою прокладкою або з керамічним затвором.

До корпусу за допомогою нарізного кріплення приєднується вилив. Втім, є моделі, в яких корпус і виливши являють собою єдине ціле. Серцевина запірного механізму вкручується в корпус і фіксується в ньому з використанням трубного різьблення і ущільнюючих гумових кілець.

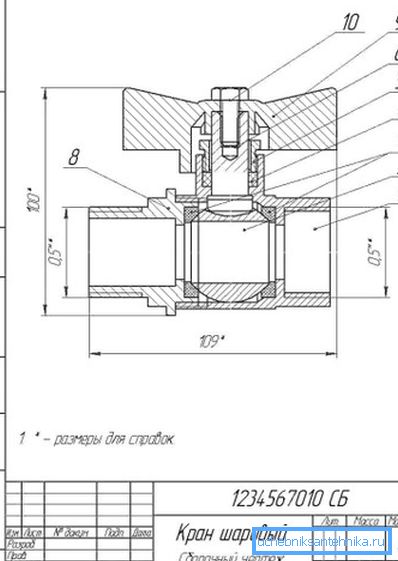

Відповідно до типу запірного механізму одновентільние крани підрозділяються на наступні модифікації:

• Напівоборотні крани, що складаються з двох суміщених керамічних пластин. В процесі експлуатації обертається шток і повертає верхню пластину, яка прокручується відносно нерухомої нижньої пластини. Коли пластини суміщені, подача води припинена, а коли між пластинами відкритий зазор, вода вільно проходить.
• Модифікація черв'ячного типу працює за рахунок обертально-поступального руху. Один з кінців кран-букси оснащений прокладкою, виготовленої з щільної гуми. Коли шток обертається, гумова прокладка притискається до «сідла» і перекриває подачу води. І навпаки, коли прокладка за рахунок обертання штока проти годинникової стрілки піднімається, подача води відновлюється.

Змішувачі двохвентильні типу

Змішувачі з двома окремо розташованими маховиками - це прилади, які дозволяють одночасно регулювати напір і температуру подачі води. До приладу здійснюється подача холодної і гарячої води. Тому таке сантехнічне обладнання є оптимальним варіантом, як для ванних кімнат, так і для кухонь.

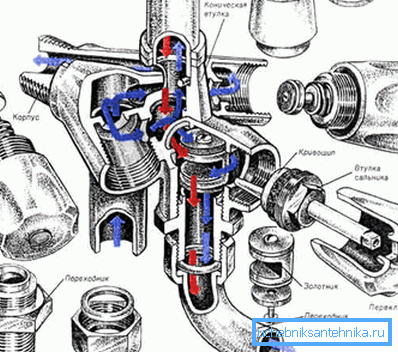

Конструкція двохвентильні змішувача включає наступні елементи:

• два окремих вентиля, кожен з яких обертає шток окремого картриджа;
• картриджі для контролю подачі гарячої та холодної води;
• виливши для виведення води;
• аератор, розташований на виливу, призначений для грубої очистки потоку і для перешкоджання утворенню бризок;
• перемикач (гусак) змінює напрямок потоку від виливу до лійці.

Важливо: Вибираючи змішувач двохвентильні типу, переконайтеся в тому, що його корпус виготовлений з нержавіючої сталі або латуні. Модифікації, виготовлені з чорного металу або силуміну, незважаючи на те, що їх ціна невелика, швидко виходять з ладу.

Одноважільні кульові змішувачі

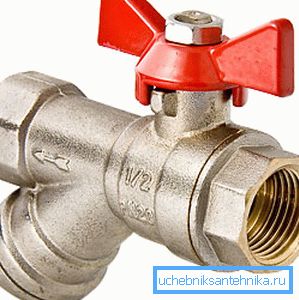

На ринку представлений широкий асортимент кульових кранів, але зараз ми говоримо про змішувач модифікації, призначеної для побутового використання.

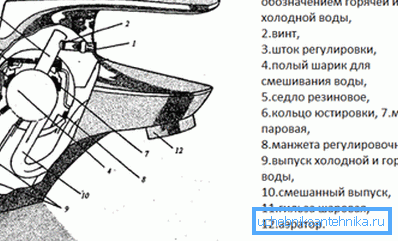

Сантехнічне обладнання з запірним елементом кульового типу складається з наступних деталей:

• корпус з кріпильними елементами для приєднання шлангів та монтажної пластини;
• важіль для управління подачею води;
• кульової картридж;
• ущільнювальні прокладки;
• окремий виливши або виливши, об'єднаний з корпусом;
• аератор.

Характерною відмінністю таких змішувачів від інших запірних пристроїв є наявність кульового картриджа у вигляді порожнього кулі з трьома отворами.

Для роботи такого картриджа застосовується спеціальне гумове сідло. Кульовий картридж з важелем фіксується в корпусі за допомогою манжети і стопорного кільця.

Функціонування приладу здійснюється за допомогою підняття вгору важеля. Після того як важіль піднятий, здійснюється подача або змішання води.

Важливо: Купуючи кульової змішувач, переконайтеся в тому, що метал корпусу в товщину має не менше 0,2 см. Зрозуміло, матеріалом для виготовлення корпусу повинна бути нержавейка або латунь. Крім того, перед покупкою потрібно спробувати плавність ходу важеля, якщо хід поривчастий, від покупки такого пристрою потрібно відмовитися.

Пристрій змішувачів з термостатом

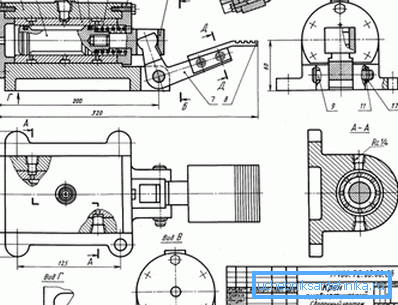

Інструкція застосування такого крана характеризується простотою і зручністю. Справа в тому, що досить один раз налаштувати температуру води і згодом можна лише підлаштовувати натиск потоку.

Така функція забезпечується наявністю термостата - спеціального пристрою, який реагує на температурні зміни і підтримує ці показники на єдиному рівні. За винятком термостата, влаштування таких приладів мало чим відрізняється від комплектації звичайних змішувачів. (Див. Також статтю Як встановити змішувач на раковину: особливості.)

Крани з термостатом складаються з наступних елементів:

• сталевий або латунний корпус;
• маховики або регулювальна рукоять;
• керамічний картридж;
• додаткове обладнання для душових моделей.

Важливо: Пристрої, забезпечені термостатом, це високотехнологічне обладнання, а тому при продажу на них повинна поширюватися гарантія продавця або заводу виробника.

висновок

Тепер, коли ви знаєте, що собою являє складальне креслення сантехнічного обладнання, ви можете визначити, з яких деталей зібраний кран і які деталі можуть бути відповідальні за ті чи інші неполадки. Таким чином, наявність схеми обладнання дозволяє зробити його обслуговування і ремонт своїми руками.

Залишилися питання, які потребують вичерпних пояснень? Більше корисної інформації можна знайти, подивившись відео в цій статті.
