Креслення водопровідного колодязя - різні варіанти для

Водопровідні колодязі, як не дивно, але це ціле сімейство гідротехнічних споруд, що виконують зовсім різні завдання. Звідси і чималий арсенал оснащення - від заглибних насосів і фільтрів до систем гасіння надлишкового тиску.

Додамо до цього, що свою лепту в постійно розширюється номенклатуру розглянутих об'єктів вносять і всілякі інноваційні технології на основі дуже міцних полімерних матеріалів. Іншими словами, той, хто збирається мати справу з водопровідними колодязями, спочатку повинен визначитися з його конкретним призначенням, а потім обов'язково створити креслення майбутнього застосування.

І знову доводиться розбиратися з термінами

Дві найголовніших сфери застосування таких споруд:

• в системі каналізації та водоподачі в міських умовах;
• і, в системі водопостачання заміського будинку, коли колодязь служить джерелом води і включається початковою ланкою в загальну систему.

пластик

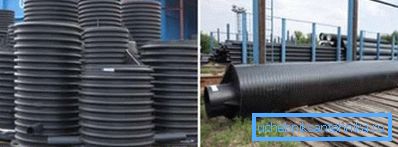

У будь-якому випадку установка колодязя вимагає чималих земляних робіт і ось тут на допомогу приходить пластик, що останнім часом в будівництві відбувається дуже часто.

Використання пластика це:

• використання дуже міцного до будь-яких впливів матеріалу - від механічного до хімічного;

• можливість мати справу з постійно розширюється номенклатурою деталей, здатних задовольнити будь-яких побажань і передбачити будь-які ситуації використання;

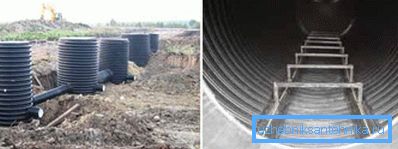

• можливість створення складних трубопровідних систем буквально за кілька годин без будь-якої зварювання і допоміжних пристосувань, коли закінчена робота на землі, що наочно демонструє фото «А»:

• A - тут поки всі елементи в розібраному стані;
• В - а це вже повністю зібраний колодязь.

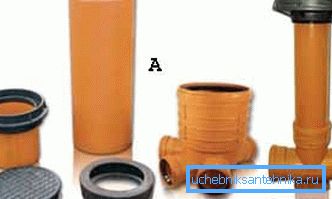

Представляємо всі елементи подібних збірок із пластику, звертаємо тільки увагу на те, що масштаб і асортимент деталей може бути набагато більше:

• A - кришка;
• B - телескопічна труба - це вже безпосередньо з тих неймовірних можливостей, які надають нові технології; по суті, телескопи знімає повністю питання піклуватися про гарячковою підгонці висоти колодязя під глибину залягання водоносного шару або подстиковивается лінії труб;

• C - телескопічна манжета;
• D - основна труба з полівінілхлориду (ПВХ);
• E - донне формування колодязя, яке істотно залежить від його призначення.

Корисна порада! Не випадково ПВХ-технології називають революційними в області монтажу водопровідних систем. Але їх простота і безліч пропозицій на ринку іноді можуть зіграти і недобрий жарт. Радимо мати справу в цій області тільки з зарекомендували себе організаціями, що мають хороший досвід в прокладці комунікацій з використанням ПВХ. Крім того, обов'язково досліджуйте всі наявні пропозиції з точки зору їх вартості - ціна на одні і ті ж комплектуючі може відрізнятися в 1,5-2 рази.

Але ближче до схем і креслень

Продовжуючи тему ПВХ, пропонуємо в якості першої схеми конструкцію саме їх цього матеріалу, що наочно демонструє всі нові можливості.

ПВХ-колодязь

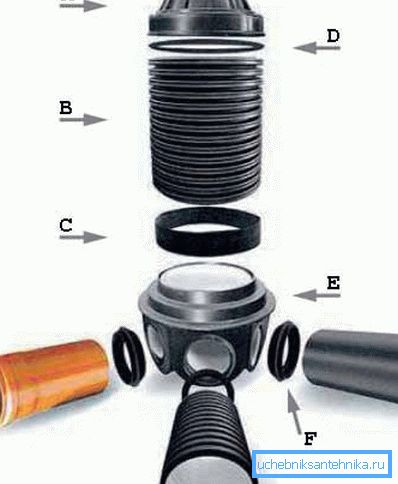

Схема такого колодязя дуже мобільна у своєму розвитку і переоснащення в залежності від зміни умов застосування:

• A - горловина;
• B - труба діаметром 1-1,2 м для шахти колодязя;
• C - прокладка манжета; у використанні подібних засобів герметизації пластик дасть «100 очок вперед» будь-якого іншого матеріалу, нарешті зламавши цю невеселу приказку: сантехніка - наука про стиках і роз'ємах - вони завжди були справжнім головним болем для монтажників;

• D - кільце ущільнювача;
• E - лоток;
• F - прокладка манжета.

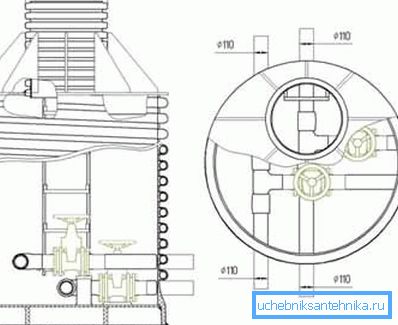

Таким чином, на основі цієї збірки можна створити наступний креслення колодязя гасителя напору каналізації:

Зауважте, тут:

• використовуються додаткові ребра жорсткості для зміцнення становища оголовка;
• система має внутрішні сходи, що знімає питання про обслуговування верхнього зводу широкої нижньої частини;

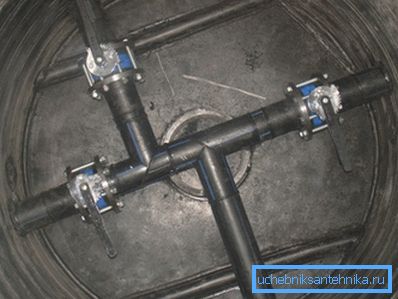

• використовуються дві системи трубопроводів - основна і допоміжна для боротьби із зайвою тиском.

Перший повний креслення

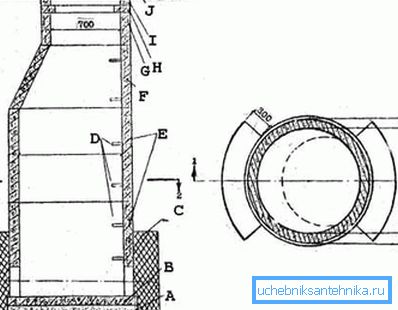

В якості першого варіанту пропонуємо наступний, з потайною кришкою:

• A - бетонну основу;
• B - плита підстави - така організація хороша, якщо колодязь використовується для каналізації, водозабір вимагає більш серйозного ставлення і використання щонайменше кварцової крихти;
• C - глиняний замок - якщо колодязь на дачі і за його межами земля, то замок необхідно буде робити зверху;
• D - скоби сходи;

• E - залізобетонні або пластикові кільця, що формують остов споруди;
• F - конусообразное кільце;
• G - кільце меншого діаметра;
• H - опорне кільце - і залізобетон і пластик дозволяють підібрати найрізноманітніші діаметри для створення подібних структур;
• I - для більш точної підгонки висоти можна використовувати кам'яну кладку;
• J - бетонне вимощення;
• K - люк - ідеальне рішення, якщо виникає бажання приховати колодязь на ділянці.

Другий варіант

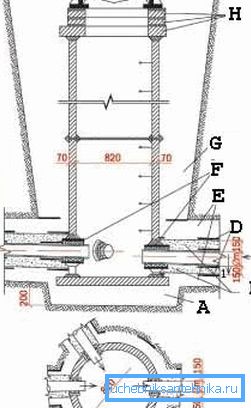

Даний варіант характеризується ретельною і рідко зустрічається методикою формування дна колодязя:

• A - піщана підготовка;
• B - шари гравію;
• C - перфорована дренажна труба;
• D - геотекстиль, як засіб захисту від вологи;
• E - піщана засипка труб;
• F - патрубки;
• G - піщана засипка уздовж остова колодязя;

• H - добірні кільця;
• I - оголовок;
• J - чавунний люк.

третій варіант

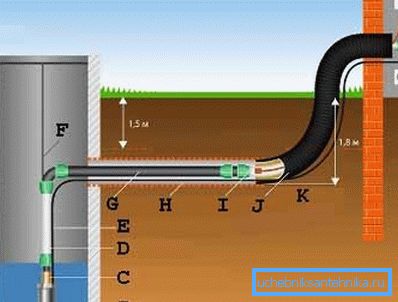

Третій варіант вже відноситься до криниць, вбудованим в систему водопостачання будинку:

• A - колодязь;
• B - погружной насос;

Корисна порада! Як заглибних насосів радимо використовувати насоси відцентрового типу. Вони набагато ефективніше при роботі в порівнянні з вібраційними, і, що важливо для аналізованих конструкцій, вони більш дбайливо ставляться до навколишнього оформлення колодязя.

• C - зворотний клапан;
• D - гнучкий шланг;
• E - електрокабель з системою захисту від промерзання і впливу вологи;
• F - трос; пропонована схема змушує використовувати даний запобіжний елемент, хоча варіантів вирішення такого завдання може бути кілька;
• G - трубопровід, обов'язково повинен бути прокладений нижче рівня промерзання грунту;
• H - електрокор - система електричного захисту про промерзання (детально схему див. Нижче);
• I - гнучка муфта;
• J - захисний кожух, рекомендується використовувати ізопрофлекс;
• K - глибина траншеї на схемі 1,8 м;

• L - блок автоматичного управління і контролю;
• M - мережа на 220/50.

Кілька допоміжних схем

Коли мова йде про таких системах як водопровідні колодязі, то не уникнути від конкретизації деяких особливо відповідальних вузлів:

• По-перше, дуже корисна електрична система прогріву трубопроводів, що складається з наступних елементів:

• A - захисна оболонка;
• B - монтажний провід;

• C - теплоізоляція;
• D - секція обігріву;
• E - сам обігрівається трубопровід.

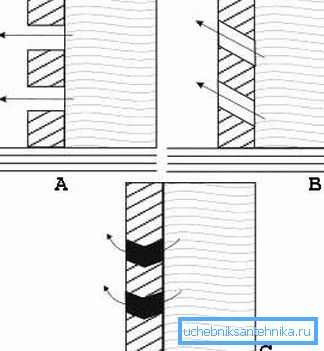

• По-друге, для захисту від скупчування вологи уздовж бічних стінок колодязя корисно організувати вставки з цементних фільтруючих елементів, які роблять трьох видів:

• A - прямі (стрілками вказано напрямок проникнення вологи всередину колодязя);

• B - косі, зауважте, підйом в сторону внутрішньої порожнини колодязя, що принципово важливо;
• C - конусоподібні.

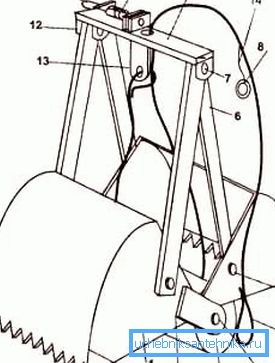

• По-третє, для очищення внутрішньої порожнини колодязя можна застосовувати різні прийоми і засоби, в кінці кінців, завжди є скребок, вапно та сходи, але для масштабних робіт дуже корисний буває, ні багато, ні мало, ківш, створений за наступною схемою:

• 1 - пара ковшів;
• 2 - ролик для накручування троса;
• 3 - палець ролика;
• 4 - трос;
• 5 і 7 - болти M8, таких на кресленні 6 шт;
• 6 - тяга, в конструкції їх 4 шт;

• 8 - кільце для фіксації положення ковша;
• 9 - траверс;
• 10 - пружина, що працює на стиск;
• 11 - стрижень-фіксатор;
• 12 - вушко;
• 13 - полупроушіна;
• 14 - тонкий трос.

• По-четверте, більш простим варіантом колодязя може бути, так званий, абіссінський, який нагадує скоріше свердловину і зважаючи на свою «невибагливості» часто зводиться прямо в підвалі будинку. Креслення абиссинского колодязя дуже прості:

• A - зворотний клапан, без якого не обходиться жоден колодязь;

• B - сітчастий фільтр, приварений до труби;
• C - провертати конус - такий не здатний вирішити проблему з водою на великих глибинах залягання водоносних пластів, але з верховодка (до 4 метрів) він справляється чудово).

висновки

Інструкція створення водопровідного колодязя і вид його креслення сильно залежать від призначення цієї споруди. Безумовно, в різних варіантах можна знайти дуже багато спільних рис. Але є і суттєві відмінності, в першу чергу в організації дна.

Щоб не заплутатися в можливих рішеннях обов'язково подивіться додаткове відео в цій статті, яке допоможе вам систематизувати всі знання.
