Кульові кран - мрія сантехніка

Висока популярність запірних кульових кранів обумовлена ​​надзвичайної конструктивної надійністю. З цієї причини вони широко затребувані в системах опалення, водо-, газо- та холодопостачання, вентиляції, а також в теплових точках з помірною температурою. Найпривабливішою характеристикою кульових кранів є їх «самостійність» протягом робочого процесу без необхідності технічного обслуговування.

Загальні відомості

Шаровим виріб названо за формою запірної частини, що має сферичну форму і розташовується між двома сідлами, і з'єднаної з керуючою ручкою шпинделем. Кран такого типу повинен використовуватися тільки як запірна, але не регулююча арматура.

Оригінальні конструктивні особливості, і технічні характеристики шаровий латунний повнопрохідний крана укупі з матеріалом наділяють запірний вузол винятковими властивостями:

• універсальністю - матеріал вироби стабільний при контакті з паровим, водяним, масляним, повітряним і транспортним потоком нафтопродуктів при температурі;
• надійністю - безпека роботи гарантована елементом конструкції - штоком;
• ефективністю - форма кулі-затвора, що повертається навколо своєї осі, забезпечує легкість регулювання транспортного потоку;
• взаємозамінністю - муфтовий можна замінити фланцевим, дотримуючись техніки безпеки для даного виду трубопроводу;
• герметичністю - спеціальні ущільнювачі з підвищеною зносостійкістю, дозволяють експлуатувати виріб довгі роки.

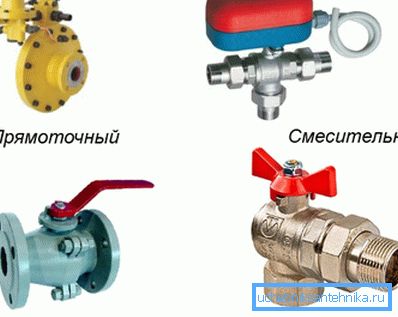

Залежно від призначення такі крани можуть випускатися:

• прямоструминними;
• прохідними;
• змішувальними;
• кутовими.

Кульовий латунний повнопрохідний кран по ГОСТу 21345-2005 має 25000 робочих циклів. З огляду на бездоганну роботу вузла термін його експлуатації можливий протягом 30 років (ГОСТ 4.114-84). Латунний прилад витримує коливання температури від -20 до +150 ° C і тиск 1,6-4,0 МПа (ГОСТ 26349-84, ГОСТ 365-80).

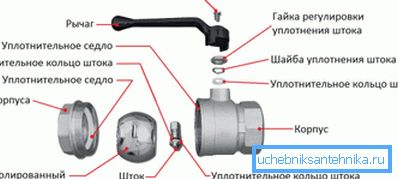

Конструктивні особливості

Запірний кульовий елемент може розташовуватися в плаваючому положенні або на опорах. Плаваючий кулю не пов'язаний жорстко з шпинделем і може вільно рухатися - внутрішній тиск з вхідною боку притискає його до кільця на виході, не даючи воді просочуватися.

В опорній конструкції затвор затискається, з одного боку, цапфою в нижній частині конструкції. З іншого боку - сідлами, які тиском потоку притискаються до кулі. Складність механіки вузла підвищує вартість виробу.

матеріал

Великий термін експлуатації досягається за рахунок захисного покриття, яке наноситься методом гальванічного нікелювання. Така технологія дозволяє використовувати крани в трубопроводах з питною водою, а також в гарячому водопостачанні.

Проте, латунний кульовий повнопрохідний кран в порівнянні з засувкою:

• легше;
• компактніше;
• має невисоку гідравлічний опір;
• радіус повороту - 90 °.

Так що дещо більша вартість виглядає виправданою

Класифікація кранів

Класифікацію можна виконувати з урахуванням різних параметрів:

• по діаметру прохідного отвору - повнопрохідні, з діаметром затвора, що збігається з отвором в трубі і неполнопроходние з отвором в затворі меншим, ніж в трубі;

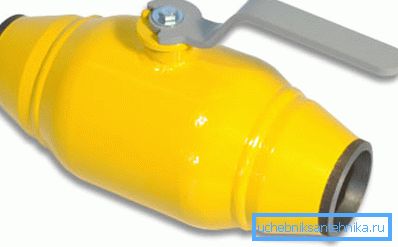

• за способом врізки - фланцеве, штуцерний, приварной, муфтовий.
• за способом управління - ручний і механічний;
• за типом управління - ручка-метелик або важіль.

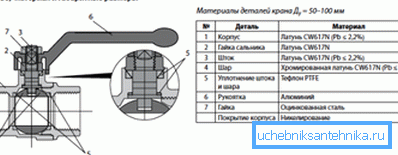

Муфтовий кульовий кран

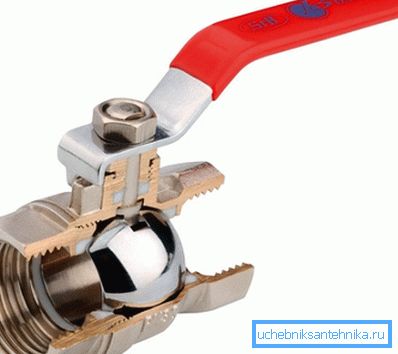

Муфтовий кран приєднується до труби муфтами з внутрішнім різьбленням. Поворачивание рукояті проти годинникової стрілки до упору паралельно трубі означає повне відкриття.

Крани муфтові виконуються в 3 варіантах:

• монолітні (економваріант);

• двоскладові, що складаються з корпусу і муфти - найпоширеніші моделі;
• трискладовим або розбірні, які можна полагодити самому або вставити новий ущільнювач.

Повнопрохідний кульовий муфтовий кран слід вибирати, беручи до уваги:

• мета експлуатації;
• температуру робочого середовища, яка буде проходити через пристрій;
• внутрішній тиск;
• діаметр трубопроводу.

Муфтовий запірний вузол по достоїнству оцінили сантехніки, він широко використовується в водо- і тепломагістралях комунального господарства, але він може працювати і в газоподібному середовищі.

До незаперечних переваг арматурного вузла належать:

• малі габарити і вага;
• монтаж в будь-якому положенні;
• легкість в управлінні;
• подача потоку в будь-якому напрямку;
• невисока гідравлічний опір;
• демократична ціна.

Недоліками можна вважати:

• необхідність довгих важелів для закриття;
• дорожнечу електроприводів для автоматичного закриття;
• обмеження робочої температури середовища - 100 ° C і тиску - 16 бар і діаметра труби до 100 мм;
• чутливість до перепадів тиску.

Зверніть увагу! Муфтові кульові запірні вузли вимагають підвищеної уваги при складанні та встановлення своїми руками, дотримуючись допустимих моментів, що крутять. Найменша помилка може призвести до різкого перепаду тиску і неминучої поломки вузла.

фланцеве кран

Коли температура середовища перевищує 100 ° C, а тиск 16 бар і робота муфтового вироби неможлива, використовують кульові фланцевий кран. До переваг фланцевого крана серед інших можна віднести можливість провести ремонт (розбірний корпус).

Недоліки обумовлені:

• високою ціною;
• великою вагою;
• наявністю довгих ручок для ручного управління.

Зверніть увагу! Інструкція зобов'язує повертати ручку до кінця, щоб уникнути утворення опадів всередині вузла, які ведуть до порушення герметичності, ремонту або заміні обладнання.

Відмінності в прохідності кульових кранів

Основна різниця між повнопрохідними і неполнопроходним краном полягає в діаметрі і формі отворів в замку. Отвір повнопрохідними вузла чи зменшувати розміри і збігається з внутрішнім діаметром труби, у неполнопроходного воно воронкообразное. Один такий конус звертається пологими сторонами назустріч потоку, якщо їх два - будь-якою стороною.

Неполнопроходной вузол в порівнянні з повнопрохідний має:

• меншу масу;
• легке управління;
• нижчу вартість запірного вузла.
• гіршу пропускну здатність;
• більший коефіцієнт гідравлічного опору;
• більш умовну довговічність.

Зі зменшенням проходу, запірний елемент має менший розмір. Якщо сила напору не відіграє суттєвої ролі, краще вибрати неполнопроходной кран, як економічно вигідний варіант.

Підведення підсумків

Чудові характеристики кульового латунного запірного вузла дозволяють використовувати його в промислових і побутових сферах. Допомога фахівця в технічних тонкощах допоможе вибрати єдино вірний варіант, який буде служити вірою і правдою всю вашу свідоме життя.
