Кульовий компресійний кран - особливості та призначення

Для монтажу пластикових і металопластикових труб без застосування зварювальних з'єднань використовують компресійні (цангові) фітинги. Зокрема, в якості запірної арматури застосовуються цангові кульові крани, яким, власне, і присвячена ця стаття. Нижче ми розглянемо, що вони собою являють і в чому полягає їх особливість.

Особливості цангових кульових кранів

Конструкція компресійного кульового крана не відрізняється від звичайної кульової запірної арматури. Тобто пристрій призначений для повного перекриття води в трубопроводах невеликого діаметру. Найчастіше така запірна арматура застосовується в системах подачі води (гарячої й холодної), а також опалення.

Шаровим кран називається тому, що його запірний механізм виконаний у вигляді кулі з наскрізним отвором. Для перекриття подачі води, кульовий затворний елемент слід повернути на 90 градусів, щоб наскрізний отвір розташовувалося перпендикулярно трубі.

Зверніть увагу! Будь-яка кульова запірна арматура не призначена для регулювання потоку рідини в трубі. Її можна використовувати лише для повного відкриття або перекриття подачі води або іншої рідини.

Відмінність компресійних кранів від іншої подібної арматури полягає лише в способі монтажу, який здійснюється за допомогою цанги. Ще такий спосіб з'єднання називають затискним, так як дана монтажна система забезпечує затиск труби при затягуванні гайки.

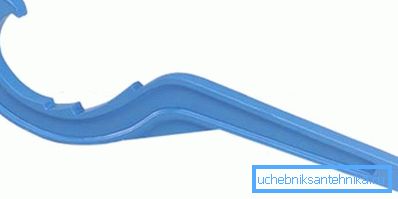

Велика популярність розглянутих фітингів пов'язана з тим, що для їх установки не потрібно спеціальних інструментів і навичок, завдяки цьому монтаж можна виконати своїми руками.

Найчастіше такий спосіб установки застосовується для поліетиленової труби і трубопроводів з металопластику. Нижче наведемо основні характеристики цангову запірної арматури з ПНД:

Треба сказати, що розглянуті вироби можуть бути виконані не тільки з ПНД, а й інших матеріалів, таких як:

• латунь;
• бронза;
• міді;
• Нержавіючої сталі.

При цьому сам запірний механізм найчастіше зроблений з неіржавіючої сталі, в результаті чого він стійкий до корозії.

переваги

Серед достоїнств компресійної кульової запірної арматури можна виділити наступні моменти:

• Простота і висока швидкість монтажу, завдяки чому скорочуються трудовитрати;
• Надійність.
• Довговічність.
• Невисока ціна.
• Можливість демонтажу.

Зверніть увагу! Для якісного монтажу цангового фитинга для труб, діаметр його патрубків повинен точно відповідати діаметру труб.

недоліки

Звичайно, як це часто буває, разом з перевагами, у даних виробів є і деякі недоліки, основні з яких наведені нижче:

• Розглянуті фітинги розраховані на менший тиск, ніж аналогічні вироби для пайки, так як компресійне з'єднання все ж менш міцне.
• В процесі експлуатації може виникнути потреба в підтяжки з'єднання.
• Не дивлячись на те, що конструкція вважається багаторазової, тобто її можна збирати і розбирати, на практиці повторний монтаж виходить ненадійним, в результаті чого фітінг доводиться міняти.
• Як вже було сказано вище, кульовим краном можна регулювати натиск води, так як це може привести до швидкого його виходу з ладу.

Пристрій компресійного з'єднання і монтаж крана

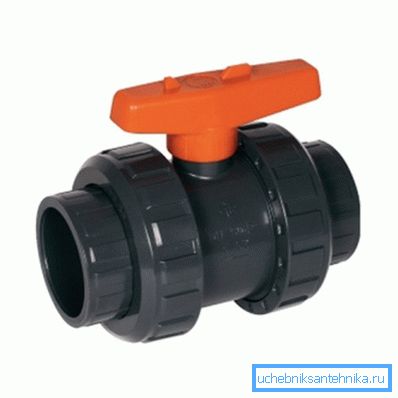

Як приклад розглянемо кран ПНД компресійний 32 мм на 32 мм.

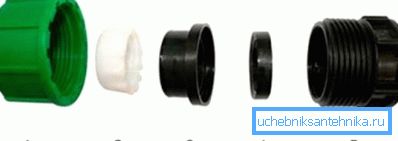

Монтажна система включає в себе наступні деталі:

1. Зажимную гайку;
2. Затискне кільце;
3. Компресійне кільце;
4. Ущільнювальне кільце;
5. Основний корпус.

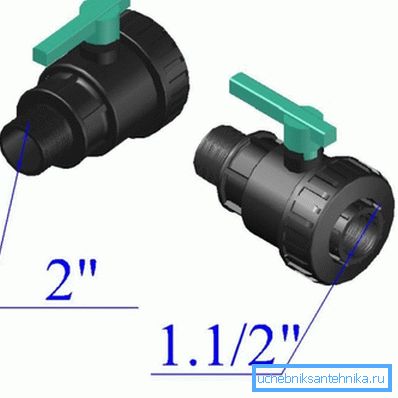

Як правило, аналогічне кріплення є і на протилежному патрубку. Правда, існують пристрої, які служать перехідниками. В такому випадку вони з одного боку мають цангу, а з іншого - патрубок під різьбове або іншу сполуку.

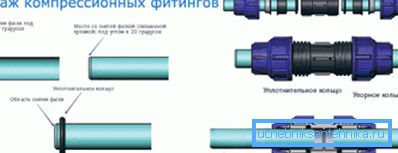

Інструкція по монтажу цангову запірної арматури виглядає наступним чином:

• В першу чергу потрібно рівно обрізати трубу, щоб зріз вийшов перпендикулярним її осі. Завдяки такій обрізці труба повністю упреться в стопорний виступ корпусу.
• Далі треба видалити задирки та інші нерівності, а також зняти фаску 2-3 мм від краю, щоб в результаті отримати конус.
• Потім потрібно вставити трубу в корпус пристрою і відзначити, на яку глибину вона буде занурюватися.
• Площа труби, яка буде занурена в корпус, потрібно змастити сантехнічної мастилом.
• Далі на трубу надягають деталі в такій послідовності:

• затискна гайка;
• цанга (фіксуючу кільце);
• стопорне кільце;
• ущільнювальне кільце.

• Якщо монтується компресійний кульовий кран цанга - цанга, то слід виконати аналогічне з'єднання з трубопроводом і другого його патрубка.

На цьому процес монтажу цангового крана завершено.

висновок

Компресійні кульові крани мають ряд позитивних моментів, основним з яких є простота монтажу. Тому останнім часом вони набули широкого поширення. Однак, слід враховувати, що їх довговічність залежить від якості установки і умов експлуатації, які повинні відповідати технічним характеристикам виробу.

З відео в цій статті можна зачерпнути додаткову деяку інформацію з означеної теми.
