Кульовий кран 1 1 4 дюйма: пристрій, переваги, особливості

Сучасні кульові крани впевнено відвоювали у конкуруючих рішень більшу частину ринку і продовжують завойовувати популярність. Чим вони такі хороші на тлі альтернатив? Як влаштований типовий кульовий кран 1: 4 - 1 1: 4 дюйма розміром? Чи є у вибору і установки цих кранів якісь тонкощі? Спробуємо відповісти на ці питання.

Як це працює

Далекий предок кульового крана (корковий вентиль) представляв собою поворотний суцільнометалевий затвор з прорізом в ньому, рухливо закріплений в металевому ж корпусі. Герметичність затвора (до слова, далеко не абсолютна) обеспечіваласьпрітіркой пробки до корпусу; функцію ущільнення штока виконувала, як правило, сальникова набивка.

Початкова конструкція мала ряд серйозних недоліків.

• Зусилля, необхідне для повороту штока, було досить значним: коефіцієнт тертя металу об метал досить великий.

Цікаво: пробкові крани великого розміру оснащуються системою змащення, частково вирішує цю проблему.

• Сальник вимагав періодичної набивання; що цікаво - він вироблявся навіть при просте вентиля.
• Крани пробкові мали досить високий гідравлічний опір: вузька в порівнянні з внутрішнім діаметром приєднується труби проріз в пробці створювала серйозну перешкоду для потоку робочого середовища.

Кульовий кран являє собою глибоку модернізацію конструкції коркового крана.

1. Затвор став кулястим і обзавівся ідеально гладкою поверхнею з високою якістю обробки.
2. Отвір в ньому збільшилася: тепер його розмір дорівнює внутрішньому діаметру приєднується до вентиля труби або близький до нього.
3. Ущільнення затвора забезпечується не притиранням металевих поверхонь, а кільцевими сідлами з полімерів з низьким коефіцієнтом тертя - тефлону або фторопласта.
4. Шток ущільнюється колечком з того ж полімеру або парою кілець з термостійкої гуми. Вироблення ущільнювача, розрахованого як мінімум на 500 - 1000 циклів роботи вентиля, компенсується його підтяжкою за допомогою гайки-Сальниця.

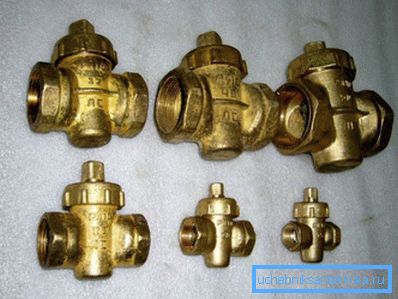

Єдиний параметр, який постраждав при модернізації вентиля - його робоча температура, яка тепер обмежена межею термостойкости полімерних ущільнювачів (150 - 250С). Почасти тому пробкові вентиля, незважаючи на явне моральне старіння, все ще виробляються і використовуються на трубопроводах, що транспортують високотемпературні або агресивні середовища.

переваги

Чим приваблює потенційного покупця кульовий кран - 1: 4 дюйма, 1: 2, 1 1: 4 і інших розмірів - на тлі традиційних пробкових і гвинтових вентилів?

• Низьким гідравлічним опором. Воно приблизно дорівнює опору труби відповідної довжини.
• компактністю. Всі розміри кульового крана 1 + 1: 4 дюйма істотно менше, ніж у аналогічного гвинтового вентиля. Від коркового крана він відрізняється як мінімум меншою монтажною висотою.
• герметичністю затвора. Абсолютна більшість кульових кранів відноситься до класу герметичності А по ГОСТ 9544-2005, що означає повну відсутність витоків в закритому стані.

Цікаво: у вентиля, на відміну від дросселирующей арматури, всього два робочих положення - відкрито і закрито. Однак кульовий кран все-таки можна застосовувати для регулювання напору без жодного збитку для його ресурсу.

• Відсутністю накопичення сміття під сідлом клапана, характерного для гвинтових вентилів.
• Довільним напрямком струму води. Гвинтові вентиля можна ставити тільки таким чином, щоб вода тиснула на клапан знизу - інакше при спробі відкрити вентиль його клапан може відірвати.

• Мінімальним зусиллям відкриття, вигідно відрізняє кульові крани від коркових.
• Нарешті, головне: всі кульові вентиля виключно відмовостійкості і практично не вимагають обслуговування. Як максимум, через кілька років активної експлуатації може знадобитися піджати ущільнювач навколо штока.

Ціна кульового крана якщо і відрізняється від конкуруючих виробів того ж розміру, то дуже мало.

Як бачите, популярність рішення цілком з'ясовна.

практичні поради

Ми дозволимо собі дати читачеві ряд порад, які можуть стати в нагоді йому на різних стадіях спілкування з цікавлять нас типом запірної арматури.

вибір

На корпусі вентиля зазвичай присутні логотип виробника, вказівка ​​на розмір приєднується різьблення (DN на імпортних виробах і ДУ на вітчизняних) і робочий тиск (PN і РУ відповідно).

Робочий тиск в трубопроводах холодного і гарячого водопостачання в штатному режимі не перевищує 6 - 8 кгс / см2; відповідно, вентиля з заявленим робочим тиском 16 і вище атмосфер (РУ16, РУ25, РУ40) прекрасно підходять для будь-яких сантехнічних комунікацій.

Номінальний розмір може вказуватися як в міліметрах (ДУ15), так і в дюймах (DN 1/2 або просто 1/2). Для того, щоб спростити життя читачеві, наведемо таблицю відповідності розмірів.

При виборі варто звернути пильну увагу на дві речі:

• Хід рукоятки. Вона повинна повертатися з помірним зусиллям і не заїдати в проміжних положеннях.

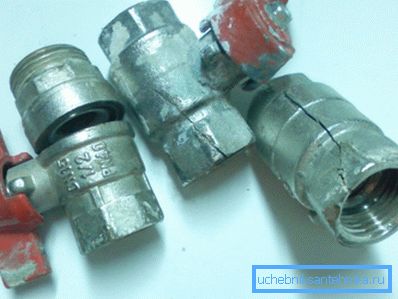

• Матеріал корпусу. Силумінові вироби з Відомо-Якийсь Країни не завжди здатні пережити хоча б установку; наш вибір - чесна латунь. Чи не помилитися допоможе найпростіша інструкція: купувати варто жовті вентиля, а не сріблясті, оскільки під хромуванням може ховатися що завгодно.

монтаж

При установці вентиля своїми руками тонкощів небагато.

1. Уникайте надмірних зусиль.
2. Використовуйте ріжковий або розвідний ключ. Газовим легко розчавити або деформувати корпус.
3. Загортаючи зганяння або патрубок у встановлений вентиль, притримуйте корпус вентиля.

обслуговування

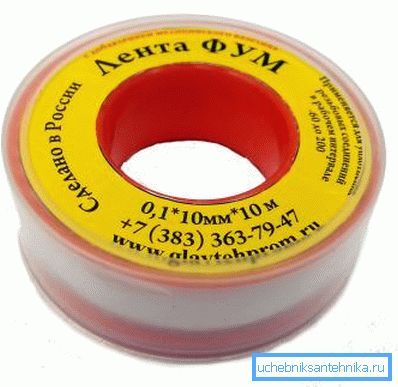

Як вже говорилося, воно зводиться переважно до підтяжки ущільнювача. При його виробленні кільце змінюється на аналогічное.В якості тимчасового рішення під гайку-Сальниця можна намотати кілька витків стрічки ФУМ. (Див. Також статтю Герметик для труб: особливості.)

висновок

Сподіваємося, що наш матеріал допоможе читачеві у виборі і використанні сантехнічного обладнання. У відео в цій статті, як зазвичай, можна знайти додаткову тематичну інформацію. Успіхів!
