Кульові крани для води 3: 4 дюйма - найбільш поширений і якісний тип запірної арматури, використовуваної при монтажі трубопроводів гарячої та холодної води, а також систем опалення. Вони прості в монтажі, надійні і компактні, тому сьогодні жоден монтаж не обходиться без використання цього виду арматури.

Ми розповімо про пристрій, характеристики та переваги кульових кранів, а також розглянемо правила їх монтажу.

Арматура з кульової пробкою

Пристрій

Кульовий кран - це різновид і запірної (іноді регулювальної) арматури, яка застосовується в трубопроводах систем водопостачання, опалення, транспортування газу, нафти та інших середовищ. Стосовно до систем подачі води і теплоносія даний вид арматури в більшості випадків застосовується в якості запірного елемента.

Слід сказати, що кран з кулястої пробкою є сучасним і досить прогресивним пристроєм, які прийшли на зміну конусних моделей, які мали безліч серйозних недоліків, пов'язаних зі значними гідравлічними опорами за рахунок форми і розмірів проходу.

При цьому сама конструкція була відома давно - понад 100 років тому, проте ефективна її реалізація стала можливою тільки після появи нових синтетичних матеріалів, таких як фторопласт та інші штучні полімери.

Вентиль з кульової пробкою влаштований досить просто.

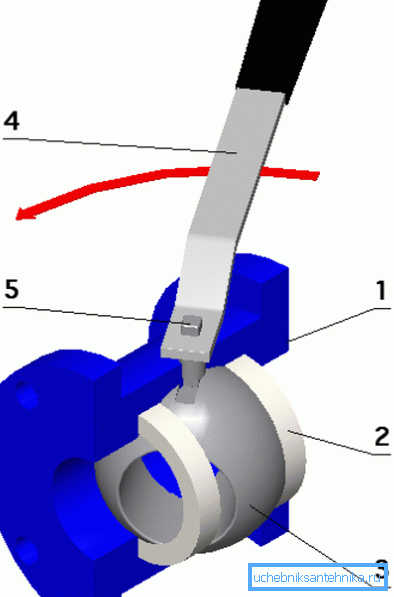

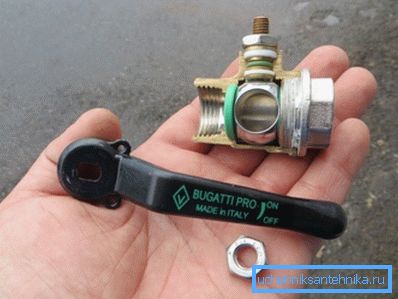

Виріб складається з таких елементів:

1. латунний корпус. Застосування цього сплаву обумовлено більш низькою вартістю його виробництва, а також більш високу корозійну стійкість в порівнянні зі сталлю;
2. Сідла ущільнювачів. Служать для герметизації пробки, виконуються з тефлону, фторопласту, поліефірефіркетона (PEEK) та інших синтетичних полімерів;
3. кульова пробка. Виконує функцію затвора. Куля має осьовий отвір, діаметр якого збігається з діаметром каналу труби, при повороті пробки на 90 градусів канал перекривається, так як перпендикулярна вісь кулі отворів не має;

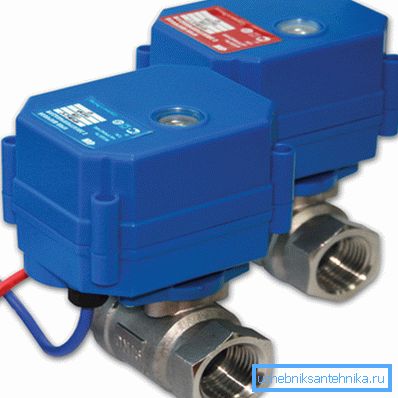

4. Рукоятка для управління затвором. Може мати форму важеля, «метелики» або «баранчика», крім того, замість рукоятки може бути встановлений електричний або пневматичний сервопривід для автоматизації управління системою;
5. Латунний шпиндель, який з'єднує рукоятку або привід з пробкою і передає зусилля для її повороту.

Отже, ми бачимо, що всередині корпусу є кулястий затвор з прорізаним наскрізним отвором.

Якщо повернути пробку так, щоб отвір в ній збіглося з прохідним каналом, тоді середовище буде вільно переміщатися через неї з мінімальним опором, яке не буде істотно відрізнятися від опору в аналогічній по довжині трубі такого-ж діаметру.

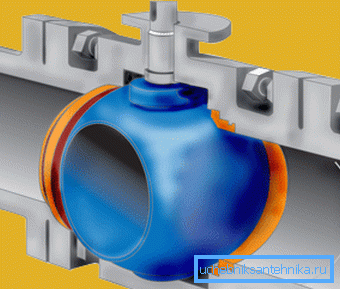

Потім ми повертаємо затвор на 90 градусів, і куля перекриває канал.

Зверніть увагу! Як бачимо, дана різновид запірної арматури влаштована дуже просто, що дає високу надійність і порівняно низьку вартість за рахунок простоти виробництва виробів з такою конструкцією.

Характеристики

Основні технічні характеристики, які застосовуються для опису особливостей пристрою і підбору підходящої для тих чи інших цілей моделі, такі:

• Характер робочого середовища. Тут вказують тип речовини, яке може транспортуватися через пристрій (вода, газ, нафту і т.д.) і температурний діапазон, в якому можлива його експлуатація;
• Номінальний робочий тиск. Позначається літерами PN і числом, яке дорівнює значенню робочого тиску в атмосферах. Приклад маркування - PN 40;
• Діаметр каналу. Позначається в дюймах або міліметрах, позначається літерами DN і числом, яке позначає діаметр в мм, наприклад, DN Також може бути вказаний діаметр в частках дюйма, наприклад,?, 1/2, 1, 1? і т.д. Буває перехідний кульовий кран 1: 2 на 3: 4;

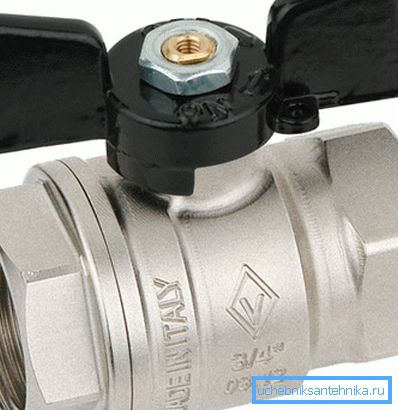

• Характер розташування різьби на вхідних патрубках. Бувають моделі з внутрішнім різьбленням з двох сторін, їх позначають як в-в, з внутрішньою і зовнішньою різьбою - в-н, із зовнішнім різьбленням по обидва боки - н-н. Крім того, з одного боку крана може бути зганяння з американської гайкою.

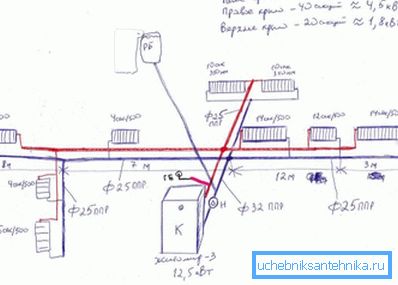

Визначити, скільки діаметр кульового крана 3: 4, вам допоможе таблиця відповідності розмірів труб:

Зверніть увагу! При виборі вироби слід звертати увагу на матеріал, з якого воно складається. Якісні моделі виготовлені з чистої або хромованої латуні, іноді з антикорозійного стали. Силумінові вироби купувати не можна, так як вони відрізняються низькою міцністю.

Щоб відрізнити силумін від латуні, досить взяти два крана в руки: латунний буде помітно важче. Крім того, силумін брудниться, і при терті об шматок світлої матерії або тканини на ній залишається сірий слід.

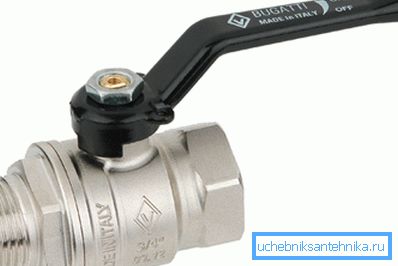

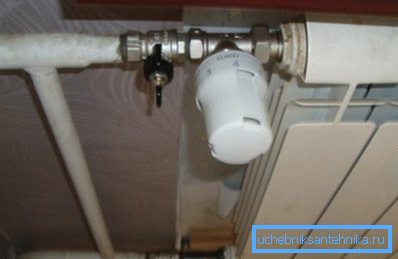

Відзначимо, що ціна на кульові крани цілком демократична, тому економити на них неї варто. Особливо це стосується систем опалення, для яких краще вибирати італійські вироби, наприклад, Bugatti або Giacomini.

монтаж

Установка кульової арматури своїми руками не складає особливих труднощів.

Для цього нам знадобиться нехитрий набір інструменту:

• Розвідний водопровідний ключ;
• Плашка для нарізки різьблення;
• болгарка;
• напилок;
• Плашкотримач;
• Сантехнічний льон і ущільнювальна паста.

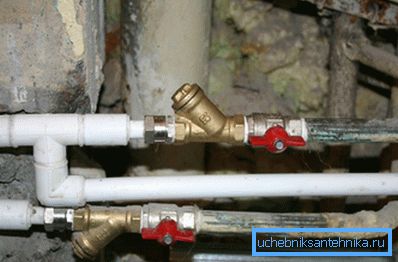

Бажано перед виробом встановити фільтр-грязевик (грубої очистки), так як при попаданні піску або іржі поверхню пробки стирається, і кран може почати протравливать воду.

Особливо це важливо для систем опалення, в яких за період простою може забруднитися вода і сама пробка, в результаті чого затвор буде повертатися в великими труднощами, а іноді і зовсім перестане рухатися з місця.

Що вам було зручніше сприймати інформацію, нами підготовлено покрокова інструкція по монтажу:

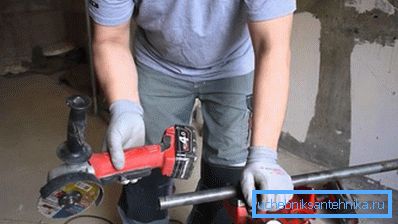

1. Виконуємо всі необхідні вимірювання і обрізаємо трубу в потрібному місці. Найкраще для цього використовувати шабельну пилу для рівного різу під 90 градусів;

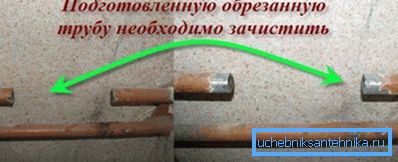

1. Зачищаємо кінець від фарби і знімаємо фаску з обрізаного кінця. Це можна зробити болгаркою або напилком. Також можна використовувати спеціальний Фаскознімачі;

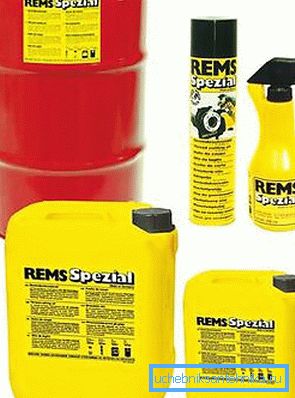

1. Беремо плашку для нарізки різьблення потрібного діаметру і змащуємо її зубчики салом або машинним маслом. Також змащуємо саму трубу;

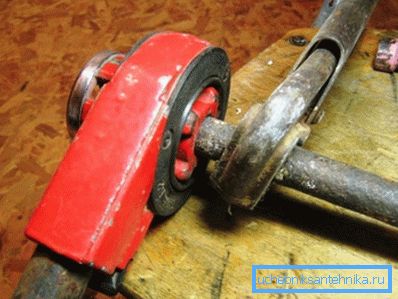

1. Вставляємо плашку в плашкодержатель і нарізаємо різьблення на трубі. У нас повинно вийти не менше 4.5 витків, але не більше 5. Краще нарізати в два заходи, так ви менше навантажите трубу і інструмент для нарізки;

1. Наметовому на отриману різьблення сантехнічний льон за годинниковою стрілкою. Потім наносимо хороший шар ущільнювальної пасти на всю поверхню різьблення;

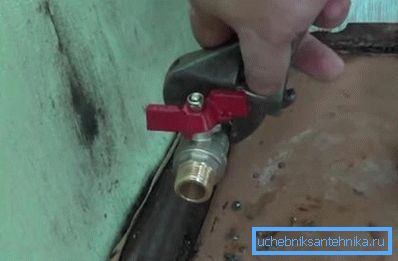

1. Беремо кран і накручуємо на різьбу. Має вийти не менше 4.5 оборотів. Спочатку накручуємо вручну, потім використовуємо розвідний ключ.

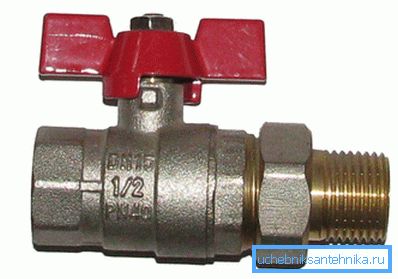

1. Якщо треба з'єднати два нерухомих відрізка труби, тоді використовуємо модель з американкою (зі згоном).

Зверніть увагу! Слідкуйте, щоб різьблення нарізалася рівно. Інакше з'єднання буде ненадійним.

висновок

Кульові крани - це найбільш прогресивні запірні пристрої для монтажу водопровідних і опалювальних систем. Відео в цій статті наочно і дохідливо демонструє процес монтажу подібної арматури.
