Кульовий кран ду15: пристрій і особливості монтажу

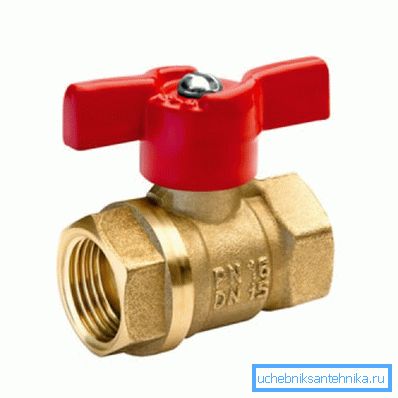

Як влаштований кульовий муфтовий кран ДУ15? Наскільки він хороший на тлі більш звичних гвинтових і пробкових вентилів? Що означають цифри на корпусі виробу? На що варто звернути увагу при його монтажі своїми руками? У нашому матеріалі ми постараємося відповісти на ці питання.

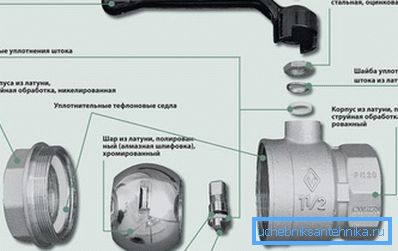

Пристрій

Що ми побачимо, розібравши кульовий кран діаметром 15 міліметрів?

• Основний елемент вироби - латунний куля з хромовим покриттям і наскрізним каналом, практично рівним ДУ приєднується труби.

Практичне наслідок: при відкритому вентилі його гідравлічний опір мінімально, оскільки переходи діаметра і турбулентності практично відсутні.

• Герметичність рухомого з'єднання з корпусом забезпечується двома фторопластовим або тефлоновим кільцями.
• Таке ж кільце ущільнює висновок штока через корпус вентиля. Зверху воно поджимается шайбою.
• Нарешті, шток приводиться в рух зручною рукояткою у вигляді важеля або так званої метелики.

Порівняння з конкурентами

Як кульовий кран ДУ 15 виглядає в порівнянні з однокласниками - гвинтовим і корковим вентилем?

Для початку давайте вдаримося в самий, що ні на є чорний піар і згадаємо ключові недоліки конкурентів.

гвинтовий вентиль

• Потік води може текти через нього лише в одному напрямку - так, щоб він тиснув на клапан знизу. В іншому випадку є ризик отримати серію гідроударів через биття клапана в турбулентному потоці або навіть його повний відрив від штока.

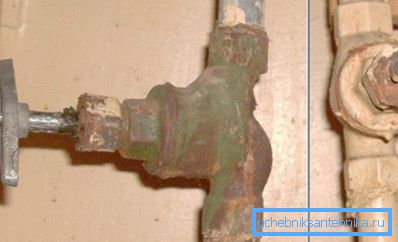

• Корпус гвинтового вентиля збирає окалину і пісок. Просто через свою складної форми і наявності кишень з повільною течією водяного потоку.

• Та ж складна форма корпусу і порівняно невеликий отвір сідла клапана гарантує високу гідравлічний опір вентиля і, відповідно, падіння напору при розборі води більш ніж одним сантехнічним приладом.
• Сальникова набивка дає текти навіть при тривалому простої вентиля. При частому його використанні набивка сальника потрібна не рідше ніж раз на півроку. З гумовими ущільнювачами картина не набагато краще: при активному використанні кільця ущільнювачів виробляються, а при просте втрачають еластичність.
• Гумова прокладка вентиля має обмежений термін служби. Причина та ж - втрата гумою еластичності. Її руйнування різко прискорюється потрапили під клапан піском.

Втім: вентиля з суцільнометалевими притертими клапанами, без прокладок, більш довговічні. Зате, при потрапив під клапан смітті, вентиль просто не перекриє.

корковий вентиль

• Для повороту пробки потрібно дуже значне зусилля. Завжди є ризик порушити найближчим фітингових з'єднання труб або різьблення.
• Текти сальника при повороті пробки гарантована і в цьому випадку. Мало того: для набивання сальника потрібно не тільки перекрити сам вентиль, а й скинути стояк водопостачання або опалення. В іншому випадку завжди є ризик того, що потривожена пробка вилетить з корпусу на фронті потоку води.

кульовий вентиль

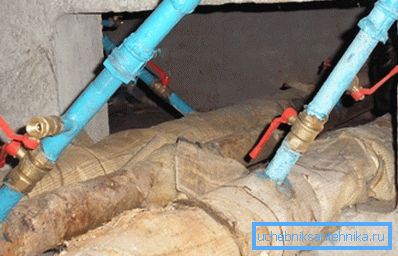

А як на цьому похмурому тлі виглядає кульовий муфтовий латунний кран ДУ15? Напрямок потоку води не має для роботи вентиля ніякого значення. Клапан не відірветься через відсутність такого.

Скупчення шлаку в корпусі можна не боятися. Відкритий вентиль схильний збирати пісок і окалину нітрохи не більше, ніж будь-яку ділянку прямої труби.

Низький гідравлічний опір нами вже згадувалося: воно мало відрізняється від опору ділянки труби відповідного діаметру.

Тефлонове або фторопластовою кільце ущільнювача навколо штока завдяки власним низькому коефіцієнту тертя і якості обробки штока практично не зношується при роботі і не деградує при просте. Те ж саме стосується кілець ущільнювачів, прилеглих до поверхні кулі всередині вентиля.

Уточнимо: в практиці автора були випадки, коли кульовий кран 15 мм давав текти по шток. В основному вони ставилися до недорогих китайських виробів і усувалися своїми руками простий підмоткою під притискну шайбу стрічки ФУМ.

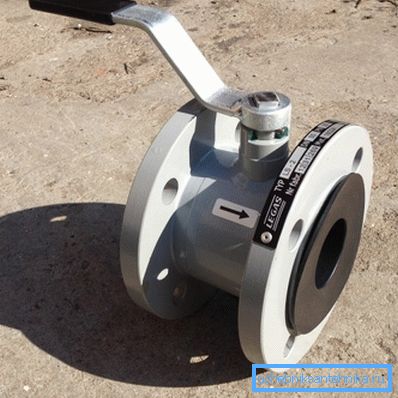

Гладка поверхня кулі і матеріал ущільнювачів гарантують і невелике зусилля, необхідне для відкриття або закриття вентиля. Це відноситься не тільки до виробів невеликого розміру: скажімо, має вельми солідні габарити кульовий фланцевий кран Ду150 теж перекривається штатної руків'ям без додатка надмірно великої сили.

При всіх перерахованих достоїнствах ціна кульових вентилів приблизно дорівнює вартості пробкових і гвинтових аналогів, а часто і зовсім виявляється нижче. Висновки цілком очевидні.

Кульові крани 15 на 15-міліметрові гвинтові або пробкові вентиля міняти безумовно не варто: вони краще конкурентів за всіма пунктами. Те ж саме відноситься до запірної арматури для трубопроводів з більшою пропускною здатністю: кульовий кран 150 мм в абсолютній більшості випадків зручніше, практичніше і довговічніше чавунної або сталевої засувки того ж розміру.

маркування

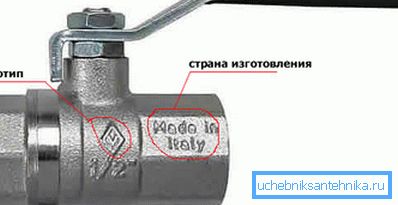

Основні технічні характеристики кульового крана ДУ15 вказуються в маркуванні на його корпусі. Це стосується як вітчизняної продукції, так і імпортних товарів.

Варто згадати кілька тонкощів.

• Умовний прохід може вказуватися в дюймах. Що нас цікавить розмір - ДУ15 - відповідає 1/2 дюйма.
• Як правило, робочий тиск вітчизняних виробів вказується в атмосферах (кгс / см2), а імпортних - в мегапаскалях (МПа). Так, маркування ДУ50 РУ40 означає, що вентиль з умовним проходом 50 мм розрахований на тиск в 40 атмосфер; кульовий кран DN15 PN8 0 МПа приєднується до півдюймової різьбі і може витримати тиск в 8 мегапаскалей (80 атмосфер).

Вибір і установка

На що звернути увагу при покупці вентиля?

Як правильно поставити його?

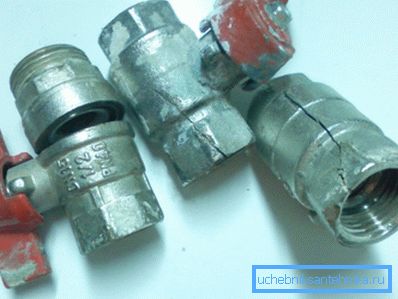

1. Корпус повинен бути латунним. Від тендітних силумінових виробів його можна відрізнити за вагою: латунь помітно важче.

До речі: не помилитися з матеріалом допоможе проста інструкція. Вибирайте не сріблясті, а жовті вентиля. Якщо під хромом може виявитися будь-який метал або сплав, то відсутність покриття не залишить ніяких сумнівів.

1. Ручка - важіль набагато зручніше ручки - метелики. Метелика є сенс використовувати лише при нестачі місця близько вентиля.
2. Найкраще герметизувати різьбове з'єднання полімерної ниткою (Танго Унілок і аналоги). Вона не вимагає великих зусиль при складанні і не дає течі при невеликому зворотному ході різьблення.

1. До речі, про зусилля: не затягуйте вентиль на різьбі до упору. Латунь - не став; порвати надлишковим зусиллям можна не тільки силуміновий корпус.
2. На час монтажу заважає ручку краще просто-напросто зняти.

висновок

Сподіваємося, що наш матеріал допоможе читачеві з вибором запірної арматури для домашньої сантехніки. Відео в цій статті, як зазвичай, містить додаткову тематичну інформацію. Успіхів!
