Кульовий кран ду20 - як не помилитися при виборі крана

До числа ключових параметрів, які потрібно враховувати при виборі запірної арматури, відноситься діаметр, цей розмір повинен в точності відповідати габаритам труби, інакше про герметичності стику можна забути. У непідготовленої людини деяку розгубленість може викликати використання таких позначень як «умовний діаметр» або величина просвіту, так що потрібно прояснити це питання спочатку.

невеликий лікнеп

З поняттям діаметра знаком кожен, але от стосовно трубах, а також запірної і регулюючої арматури використовується поняття умовного діаметра (Ду йди DN). Наприклад, в сантехнічних магазинах позначення кульовий кран 20 мм має на увазі саме величину просвіту.

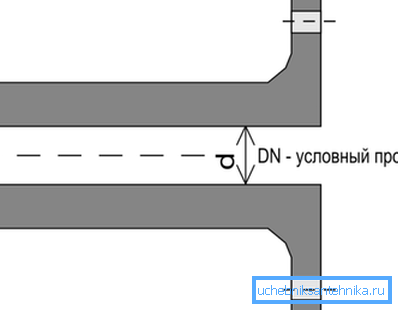

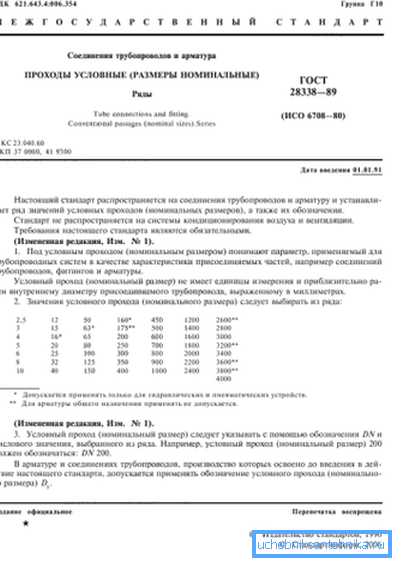

Під цим поняттям мається на увазі внутрішній діаметр, округлений до найближчого стандартного значення. Повний перелік стандартних значень Ду можна знайти в ГОСТ 28338-89, мінімальне значення дорівнює 2,5 мм, а максимальне - 4000 мм.

Основна плутанина виникає через те, що фактичний внутрішній діаметр в 99% випадків не дорівнює номінальному (умовному). Якщо, наприклад, взяти стандартну водогазопровідні металеву трубу із зовнішнім розміром 159 мм, то реальна величина просвіту буде залежати від товщини стінки. Так, при товщині металу 6 мм він буде дорівнює 147 мм, а при 8-міліметрової стінці - 143 мм.

Але якщо поглянути на значення, наведені в нормативі, то виявиться, що для обох наведених випадків підходить один і той же номінальний діаметр - Ду150 (або DN150). Той же принцип працює і при менших розмірах, це потрібно враховувати при підборі запірної арматури. Наприклад, кульовий кран Ду 20 володіє величиною умовного проходу 20 мм, значить він підійде тільки для установки на трубу з відповідним діаметром.

Зверніть увагу! На перший погляд така система позначень виглядає безглуздою, але це не так. Насправді крок між стандартними значеннями прийнятий таким, що пропускна здатність кожного наступного значення просвіту зростає приблизно на 60-70%. Це полегшує підбір трубопроводу на етапі розрахунок водо- газо- і теплопроводів.

Пристрій, підбір і установка кульового крана

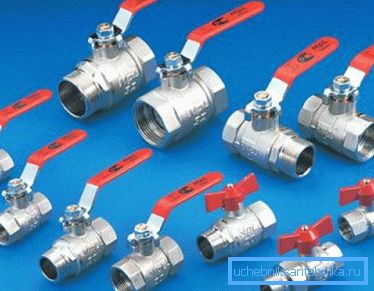

Що стосується будови подібного пристрою, то воно не змінюється в залежності від розміру. Хіба що іноді замість ручки для повороту кулі встановлюється електропривод, це необхідно, коли велику ручку просто неможливо повернути через нестачу вільного місця.

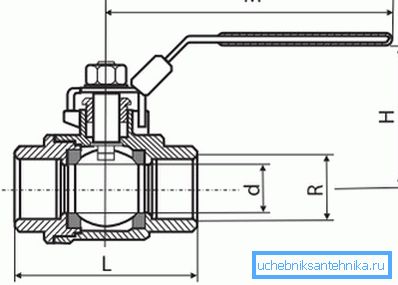

На що потрібно звернути увагу при виборі

Ще однією складністю при підборі конкретної моделі кульового крана може стати переклад дюймових розмірів в метричні і вибір соответствующего- значення Ду (DN). Наприклад, кульовий кран DN20 підійде для установки на ВГП трубу із зовнішнім діаметром 26,8 мм, при цьому розмір різьблення дорівнює? дюйма.

Відповідність дюймових розмірів різьблення, Ду і зовнішнього розміру труби наведено в таблиці.

Відповідність між умовним проходом і зовнішнім діаметром труби

Зверніть увагу! У таблиці наведено дані тільки для найпоширеніших розмірів, які використовуються в приватному будівництві.

У таблиці видно значна невідповідність між трубами різних типів навіть в межах одного типорозміру запірної арматури. Пояснюється це різною товщиною стінки труб, а також тим, що в металевому прокаті позначається внутрішній діаметр, а ось для пластикових виробів - зовнішній.

І хоча ціна простого кульового крана невелика (прості поліпропіленові моделі коштують менше 200 рублів) все-таки краще відразу звернути увагу на ці тонкощі.

Особливості поліпропіленових кранів

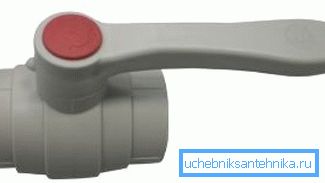

Порівняно недавно на ринку з'явилися ПП кульові крани. У таких пристроях конструкція запірної частини залишається незмінною - все той же металева куля з наскрізними отворами, а ось корпус виготовляється з поліпропілену. В такому випадку перед числом, яке позначає величина просвіту, слід абревіатура, що позначає тип використаного матеріалу.

Наприклад, запис кульовий кран PPRC 20 позначає, що корпус виготовлений з поліпропілену 3 типу (рандом сополімер), а номінальний діаметр дорівнює 20 мм.

Зверніть увагу! Для установки звичайного моделі з металевим корпусом зазвичай використовуються роз'ємні з'єднання. У випадку з ПП аналогом має сенс використовувати з'єднання пайкою.

Інструкція по установці нічим не відрізняється від з'єднання звичайних ПП труб:

• для з'єднання використовується спеціальний «паяльник». Нагрівальний елемент такого пристрою виконаний таким чином, що на нього можна надіти трубки різних діаметрів. Кран і труба надягають на нагрівальний елемент і протягом короткого часу розігріваються;

• після цього потрібно швидко зняти обидва елементи з паяльника і вставити кінець трубки в кран. Якщо поліпропілен розігрівся досить сильно, то частина його повинна просто видавитися при монтажі, це нормально.

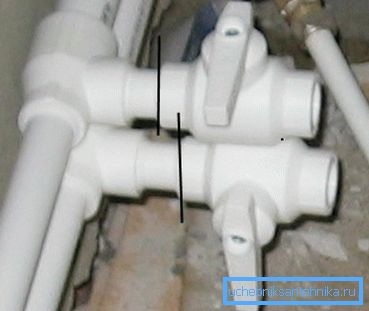

Наведений варіант з'єднання вважається найпростішим, але він не позбавлений недоліків. Головним можна вважати виникнення істотних місцевих опорів. Якщо, наприклад, кульовий кран ПП 20 з трубою, то Ду труби виявиться рівним лише 15 мм, а в крані - 20 мм.

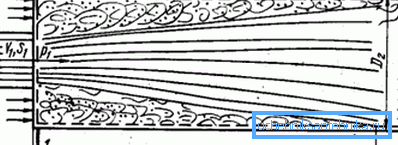

Відповідно, при проходженні потоку через з'єднання через перепад діаметрів на вході будуть створюватися завихрення, а на виході - підвищене навантаження на зварений шов.

Уникнути цього можна 2 способами:

• використовуючи роз'ємне з'єднання, наприклад, ту ж американку;

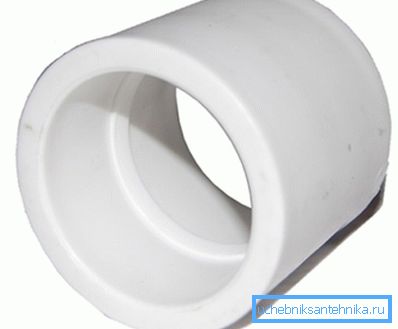

• використовуючи ПП муфту, в такому випадку застосовувати можна зварювання. Використання муфти дозволить з'єднати трубу і кран встик, так що течією потоку ніщо не заважатиме. Жоден з цих способів не ускладнює сам процес, так що установку можна буде виконати своїми руками.

Підведення підсумків

Підбір кульового крана - не така проста задача, як може здатися на перший погляд. Потрібно чітко уявляти собі відмінність між такими поняттями як номінальний і реальний діаметри, вміти переводити метричні розміри в дюймові і навпаки.

Запропонована інформація не дасть заплутатися в позначеннях запірної і регулюючої арматури і гарантує правильний вибір. Відео в цій статті є коротким оглядом різних видів кульових кранів.
