Кульовий кран ду50: варіанти, розміри, особливості

15-05-2018

Водопостачання

В якості запірної арматури для транспортування по трубопроводах і зберігання в резервуарах різних рідин і газів може застосовуватися кульовий кран Dn50. Такі пристрої відрізняються, як за способом кріплення, яке може бути фланцевим, муфтові і приварним (паєчний), так і за матеріалами виготовлення, де застосовується сталь, латунь, поліетилен і поліпропілен.

Різні запірні пристрої можуть мати свої технічні характеристики і відрізнятися один від одного за цими показниками, про що і піде мова нижче. А також до вашої уваги буде запропонована тематична демонстрація відео в цій статті.

Запірна арматура Ду 50 мм

Примітка. Якщо дивитися на маркування, то кульовий кран 50 мм зазвичай має в позначенні додаткову абревіатуру. Наприклад, перед міліметрами стоять літери Ду або Dn - і те й інше означає умовний або зовнішній діаметр. А ось, якщо ви зустрінете абревіатуру КШЦП (замість П може бути Ф, М або К), то це буде означати, що перед вами кран кульовий суцільнозварний приварной (фланцеве, муфтовий або комбінований).

Загальні параметри

Запірна арматура з фланцевим, приварним (під приварку) і муфтових з'єднань зазвичай проводиться в діапазоні Ду від 15 до 500 мм, яка розрахована на номінальний тиск (Ру) від 1,6 до 4,0 МПа.
У більшості випадків, крани з такими розмірами (Dn 50) використовуються в промислових, виробничих і громадських будівлях, трубопроводах, що перекачують нафтопродукти, воду і газ, а також в резервуарах для їх зберігання. Проте, запірні пристрої з такими габаритами встановлюються своїми руками і в побуті, наприклад, при автономному опаленні для стояків, котлів або в ємностях для зберігання води і дизпалива.
Виготовлення запірної арматури здійснюється в згоді з ГОСТ 21345-78 і ГОСТ 28343-89, а також відповідно до ТУ 04671406-003-98. Для регіонів з помірним і холодним кліматом сертифікація проводиться за УХЛ ГОСТ 15150 Держнаглядохоронпраці Росії.

Огляд різної продукції

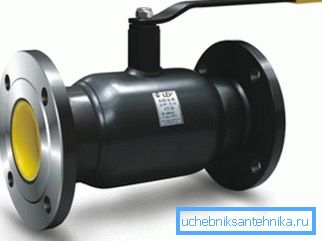

Такі крани зазвичай робляться зі сталі ст. 20, 09Г2С і 1218Н10Т, при цьому максимальний робочий тиск (Ру) залишається незмінним - від 1,6 МПа до 4,0 МПа. Способи монтажу (приєднання) можуть змінюватися в залежності від конфігурації, так, це може бути КШЦФ, КШЦП, КШЦМ або КШЦК.

DN	PN	КОД КШЦФ	d	D	D1	D2	G	h	H	I	L	Маса, кг)
15	40	015.040.02	10	95	65	14	4	23	72	170	130	1,8
20	40	020.040.02	15	105	75	14	4	23	72	170	150	2,2
25	40	025.040.02	18	115	85	14	4	21	75	170	160	2,7
32	40	032.040.02	24	135	100	18	4	21	75	170	180	3,7
40	40	040.040.02	30	145	110	18	4	44	92	235	200	4,6
50	40	050.040.02	40	160	125	18	4	44	100	235	230	6.1
65	16	065.016.02	49	180	145	18	4	44	110	235	270	8.4
65	25	065.025.02	49	180	145	18	4	44	110	235	270	8,4
80	16	080 / 70.016.02	63	195	160	18	4	60	141	335	280	11,2
80	25	080 / 70.025.02	63	195	160	18	8	60	141	335	280	12
100	16	100 / 80.016.02	75	215	180	18	8	60	150	335	300	15
100	25	100 / 80.025.02	75	230	190	22	8	60	150	335	300	15
125	16	125 / 100.016.02	100	245	210	18	8	94	195	525	325	27,5
125	25	125 / 100.025.02	100	270	220	26	8	94	195	525	325	28,5
150	16	150 / 125.016.02	125	280	240	22	8	98	210	525	350	36
150	25	150 / 125.025.02	125	300	250	26	8	98	210	525	350	37
200	16	200 / 150.016.02	148	335	295	22	12	84	225	625	450	56
200	25	200 / 150.025.02	148	360	310	26	12	84	225	625	450	57
250	16	250 / 200.016.02	200	405	355	26	12	100	270	625	530	83
250	25	250 / 200.025.02	200	425	370	30	12	100	270	625	530	85
300 *	16	300 / 250.016.02	240	460	410	26	12	167	634	-	750	155
350 *	16	350 / 300.016.02	300	520	470	26	16	196	690	-	750	276
500 *	16	500 / 400.016.02	390	710	650	33	20	170	870	-	990	610

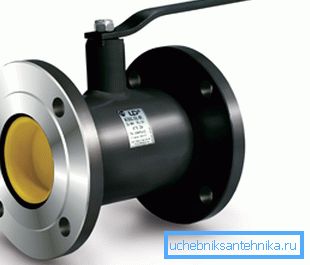

Технічні параметри для КШЦФ

Примітка. КШЦФ здебільшого використовується саме на промислових об'єктах.

Ballomax Ду, (мм)	арт.	прохідний Ду	DH	d	t	L	Н1	H2	А	маса, кг
10	71 .102 .010	10	38	17,2	1,8	210	50	116	140	0,8
15	71 .102 .015	10	38	21,3	2	210	50	116	140	0,8
20	74 .102 .020	15	42	26,9	2,3	230	47	115	140	0,8
25	74 .102 .025	20	51	33,7	2,6	230	47	120	140	1
32	74 .102 .032	25	57	42,4	2,6	260	48	124	140	1,4
40	74 .102 .040	32	76	48,3	2,6	260	41	129	180	2,1
50	74 .102 .050	40	89	57	2,94	300	41	135	180	3

Таблиця параметрів КШЦП Ду 10-50 мм Ру 4,0 МПа (40кг / см2)

Позначення КШЗ РМХС (РМУС)	DN	L	G	A	H
16-6	6	70	1/4	112	110
25-6		76
40-6		76
16-10	10	75	3/8	112	134
25-10		80
40-10		80
16-15	15	85	1/2	125	123
25-15		105
40-15		105
16-20	20	95	3/4	136	134
25-20		110
40-20		110
16-25	25	105	1	127	174
25-25		120
40-25		120
16-32	32	120	1 1/4	215	184
25-32		145
40-32		145
16-40	40	130	1 1/2	215	231.5
25-40		150
40-40		150
16-50	50	150	2	280	233
16-65	65	185	2 1/2	280	233
16-80	80	205	3	342	330

Таблиця габаритів і приєднувальних розмірів КШЦМ Ду 6-80 мм

Пластиковий кульовий кран 50 мм SDR11 (поліетилен)

Вид. застосування	Для газу 10 бар, для води 16 бар
SDR	SDR11
матеріал	ПЕ80 / ПЕ100, ПЕ2406 / ПЕ3408
Відкриття / закриття	? повороту
температура	Від -29 до 600С
Тип проходу	повнопрохідний
Тип допоміжного штока	телескопічний подовжувач
Тип продувки	Без продувок, 1 продування, 2 продувки
Сварка корпусу і розтруба	Електрозварювання або муфтова
норми випробувань	EN 1555, ANSI / ASTM B16. 40

Таблиця для SDR11

Примітка. Поліетиленові прилади застосовуються для підземної установки.

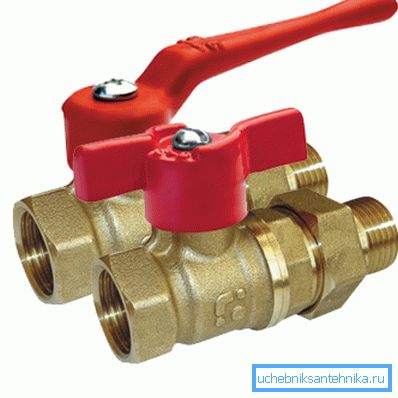

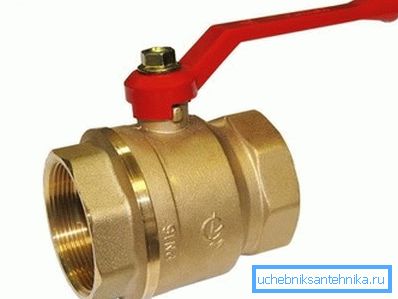

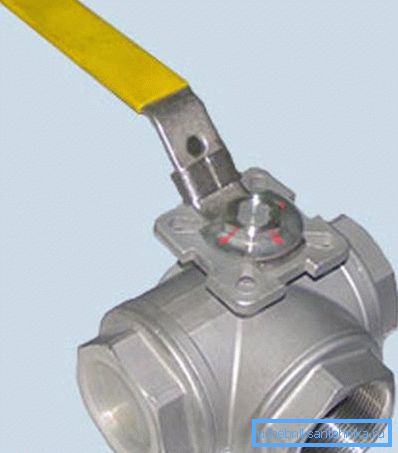

Розміри кульового крана Ду50 мм КШЦК, такі ж, як і у КШЦМ

Комбіновані крани мало чим відрізняються від муфтових, втім, як і їх ціна, тільки у КШЦК замість зовнішньої трубного різьблення може також бути американка, штуцер або фільтр і тоді їх вартість зростає.

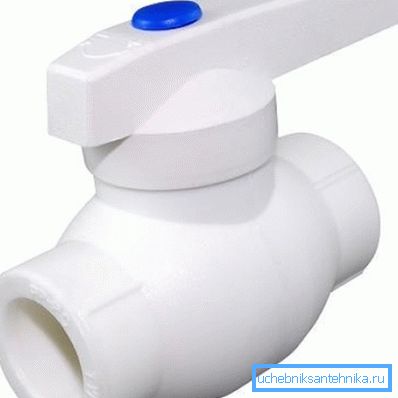

Поліпропіленові прилади надзвичайно популярні для водопроводів і опалювальних контурів автономного опалення - в більшості випадків металу зараз віддають перевагу саме ППР і це не дивно. Такі вузли здатні витримувати робочу температуру до 100? C і робочий тиск до 10 бар, чого цілком достатньо для звичайних умов. Стиковка подібних приладів з трубопроводом виробляється методом пайки або зварювання спеціальним паяльником.

висновок

У висновку слід сказати, що в побуті вам в основному можуть стати в нагоді латунні КШЦМ і КШЦК, а також поліпропіленові паєчний крани. Встановити їх завжди можна самостійно, якщо при цьому буде дотримуватися інструкція від виробника.
