Кульовий кран пнд і його особливості

В даний час при прокладці комунікаційних ліній різного призначення найчастіше застосовуються поліетиленові труби низького тиску (ПНД). Їх монтаж здійснюється із застосуванням спеціальних фітингів, до яких відносяться і кульові крани. Далі ми розглянемо, що представляють собою дані вироби, якими вони бувають і в чому полягають їх особливості.

Особливості кульових кранів ПНД

Пластикові кульові крани для труб ПНД є запірну арматуру, яка призначена для повного перекриття потоку, що транспортується по трубопроводу рідини. Кульовими вони називаються з тієї причини, що запірний механізм виконаний у формі кулі з наскрізним отвором.

Куля може повертатися в корпусі на 90 градусів, що дозволяє відкривати або перекривати прохід. Контроль стану запірного механізму здійснюється за допомогою важеля. У кранах великого діаметру (150 мм і більше) управління запірним механізмом здійснюється електроприводом, пневмо- або гідроприводом.

Корпус цих пристроїв виконаний з ПНД, тобто такого ж матеріалу, що і сам трубопровід. Запірний механізм найчастіше виробники роблять з поліпропілену або іншого виду пластику.

переваги

Вже згадана запірна арматура має безліч позитивних якостей, серед яких можна виділити:

• Довговічність - виріб може прослужити 25 років і навіть більше. Довговічність багато в чому залежить від умов експлуатації виробу.
• Надійність, що пов'язано з простотою конструкції.
• Невисока ціна, завдяки дешевизні матеріалів.
• Незначна вага виробів.
• Високий ступінь герметичності.
• Завдяки тому, що пристрій виконано з пластика, він не схильний до корозії, до того ж на ньому практично не осідає осад.

недоліки

Для об'єктивності наведемо і деякі недоліки розглянутих пристроїв:

• Не можна використовувати для регулювання потоку, так як в цьому випадку вони швидко виходять з ладу.
• Як і інші фітинги із ПНД, розраховані на менший тиск, ніж металеві фітингові вироби для труб.
• З підвищенням температури зменшується міцність пристрою.

Зверніть увагу! Перш ніж використовувати пластиковий кульовий кран для ПНД труб, необхідно переконатися, що його характеристики відповідають умовам, в яких він буде експлуатуватися.

Види запірної арматури для ПНД

Крім того, що розглядаються пристрої розрізняються діаметром, вони також можуть бути призначені для різних способів монтажу:

• Цангового (компресійного);
• фланцевого;
• Приварного.

Нижче детальніше ознайомимося з особливостями пристроїв кожного виду.

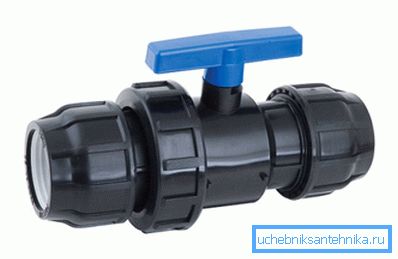

цангові

Дані пристрої застосовуються для трубопроводів невеликого діаметра - 20 мм - 110 мм. Основний їх особливістю є простота монтажу, який можна виконати своїми руками без використання спеціального обладнання, і не володіючи навиками подібної роботи.

Зверніть увагу! Для якісного монтажу крана цанговим способом необхідно обрізати з'єднуються труби строго перпендикулярно їх осі і зняти фаску кілька міліметрів, як показано на схемі вище.

Як правило, дана запірна арматура застосовується в водопроводах побутового призначення. Нижче наведені основні характеристики цих пристроїв:

Залежно від моделі пристрою, характеристики можуть незначно відрізнятися. Однак, в цілому вони відповідають даним з таблиці.

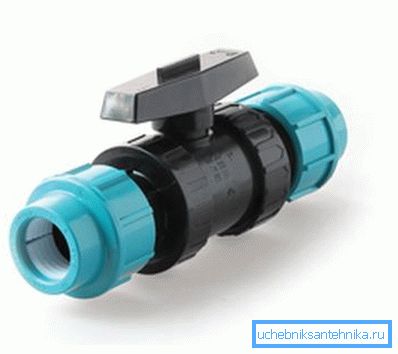

Треба сказати, що компресійні крани можуть мати як однакові розміри вхідного і вихідного патрубка, наприклад, 32 - 32 мм, так і різні, тобто можуть служити перехідниками між трубами різного діаметру.

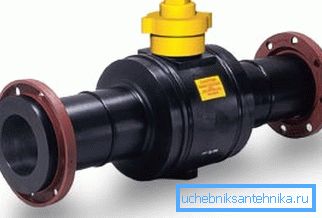

фланцеві

Фланцеві кульові ПНД вентилі застосовуються для трубопроводів великого діаметра (до 315 мм). З'єднання їх з трубопроводом здійснюється болтовим способом за допомогою фланців. Як цангові, дане з'єднання є розбірним.

На відміну від пристроїв попереднього типу, фланцева запірна арматура здатна витримати більший тиск. Найчастіше дана запірна арматура застосовується в хімічній промисловості, так як вони стійкі до впливу кислот і лугів, а також не схильні до корозії.

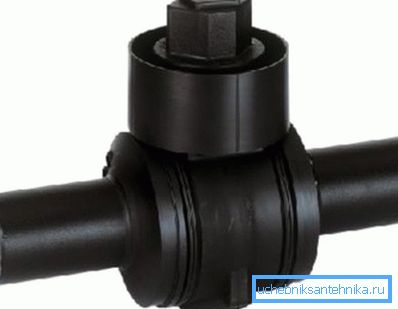

приварні

Даний спосіб з'єднання застосовується в тих випадках, коли необхідно забезпечити герметичність. Інструкція по виконанню монтажу в цьому випадку більш складна.

Сварка може бути виконана двома способами:

• встик - за допомогою спеціального зварювального апарату, який розплавляє торці двох деталей, що зварюються. Згодом деталі стикуються під тиском.
• електромуфтового способом - нагрів поверхонь деталей, що з'єднуються в цьому випадку здійснюється за допомогою фасонних деталей, через які проходить металева спіраль. В результаті з'єднуються деталі і електромуфти між собою зварюються, забезпечуючи надійне з'єднання.

Ось, мабуть, і всі види поліетиленових кульових кранів.

висновок

Поліетиленові кульові крани є надійною запірною арматурою, яка застосовується для різних видів трубопроводів з ПНД труб. Як ми з'ясували, в залежності від призначення магістралі і її діаметра, вони можуть монтуватися різними способами.

З відео в цій статті можна зачерпнути деяку додаткову інформацію з даної теми.
