Кульовий кран з накидною гайкою - вирішення низки

При розведенні труб по квартирі можуть використовуватися кілька типів з'єднань, умовно всі їх можна розділити на 2 - роз'ємні і нероз'ємні. Накидна гайка використовується при з'єднанні «американка» і дозволяє значно полегшити роботи не тільки при стикуванні труб, але і при установці кранів.

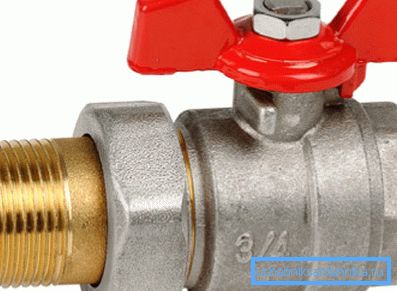

Кульовий кран

Про переваги кульових кранів з накидною гайкою

Звичайно, зручно всі роботи в квартирі доручити фахівцям, але багато хто займається розведенням труб своїми руками. В такому випадку цінність рознімного способу стикування тільки зростає - при протіканні його завжди можна розібрати і додатково герметизувати.

Що стосується кульових моделей з накидними гайками, то їх використання дозволяє:

  • така конструкція дозволяє для з'єднання обертати тільки гайку - це особливо важливо при виконанні робіт в умовах обмеженого простору;
  • демонтаж такого стику виконується без пошкодження трубопроводу - досить відкрутити гайку. У разі, наприклад, зі зварним з'єднанням труб подібне зробити буде неможливо;
Схема з'єднання з використанням накидної гайки
  • використання накидної гайки спрощує рішення деяких сантехнічних завдань. Наприклад, така конструкція може замінити собою традиційний сантехнічний зганяння. Якщо в загальному випадку знадобиться досить довгий відрізок труби з різьбленням, муфти, у відповідь різьблення і контргайки, то кран-американка замінює таку конструкцію.

Що стосується сфери застосування, то подібні пристрої використовуються для стикування порівняно невеликих діаметрів. Максимальний розмір обмежений -3-4 дюймами, але найбільш ходовий типорозмір - 0,5-1,5 дюйма, адже при розведенні труб по квартирі використовуються трубопровід невеликого діаметра.

Детальніше про використання кульових кранів-американок

Подібні пристрої мають оригінальне внутрішнє пристрій, що має ряд переваг перед традиційною конструкцією. А накидна гайка дозволяє максимально спростити процес монтажу.

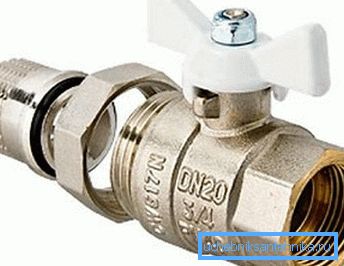

На фото представлений найпростіший варіант подібного з'єднання

Класифікація

Такі пристрої можна розділити на кілька типів, в залежності від виду рукоятки може використовуватися:

  • ручка - дозволяє за рахунок довжини створити більше зусилля при закриванні;

Зверніть увагу! Крани з ручкою рекомендується встановлювати тільки в місцях, де не варто проблема вільного місця, інакше ручка постійно буде впиратися в перешкоди.

  • метелик - відрізняється компактними розмірами і підходить для установки його в важкодоступних місцях.

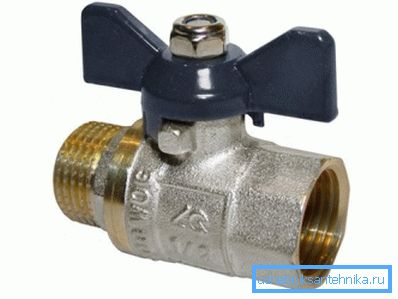

Ручка-метелик відрізняється компактними розмірами

Що стосується розмірів, то мінімальним можна вважати? дюйма, що ж стосується максимуму, то 4-дюймові кульові крани можна прийняти в якості верхньої межі діапазону. А ось кран з накидною гайкою 1 - 1 2 дюйми використовується в системах опалення та водопроводу більшості квартир, так що цей розмір можна вважати досить поширеним.

Залежно від передбачуваного типу з'єднання з трубопроводом можна виділити різні комбінації штуцерних з'єднання і стикування за допомогою накидної гайки:

  • штуцер-штуцер - виробник передбачає штуцерний з'єднання запірної арматури з трубами з обох сторін;

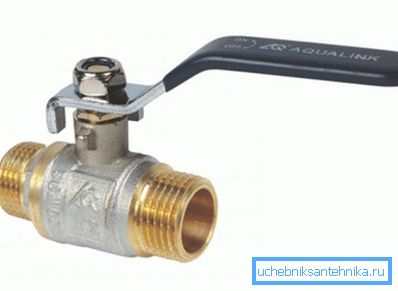

Штуцер-штуцер
  • штуцер-гайка - з одного боку з'єднання штуцерний, з іншого - за допомогою накидної гайки;

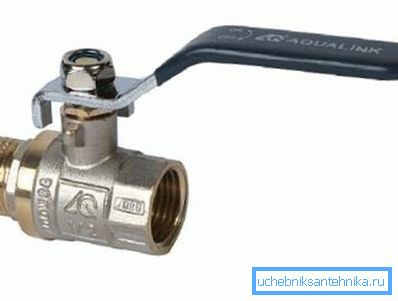

Гайка-штуцер
  • гайка-гайка - кульовий кран гайка гайка можна вважати ідеальним варіантом для установки в труднодоступних місцях. Такий кран можна без проблем врізати в будь-яку трубу.

Внутрішній пристрій

Одним з головних переваг кульових кранів можна вважати можливість перекрити потік рідини майже миттєво, досить тільки повернути ручку на 90? С. В аналогах з вентилем для того, щоб перекрити трубу потрібно кілька разів повернути вентиль.

Зверніть увагу! З іншого боку, миттєве перекриття потоку рідини загрожує гідроударів. Особливо, якщо ця дія одночасно зробить одразу кілька споживачів.

Механізм затвора виглядає як металева куля з отвором в ньому (частини кулі зрізані). Для герметизації використовуються гумові (замість гуми можуть використовуватися інші синтетичні матеріали) прокладки. Вони можуть бути подпружінени для того, щоб компенсувати стирання з часом. За таким принципом (з невеликими застереженнями) діють всі подібні пристрої.

Пристрій типового кульового крана

У дешевих моделях куля може перебувати у вільному положенні, в закритому стані потік рідини притискає його до проходу і за рахунок цього забезпечується герметичність.

Керівництво по установці

При виконанні дрібних робіт в будинку часто виходить, що запірну арматуру потрібно встановити в самому важкодоступному місці, кульовий кран 1 2 гайка-гайка буде ідеальним рішенням в цьому випадку. З обох сторін можливо його приєднання до труб за допомогою накидної гайки.

Все, що знадобиться для установки

У цьому випадку з'єднання відбувається за такою схемою - гайка надаватися на трубу, в неї вставляється прокладка відповідної форми і потім вона накручується на зовнішню різьбу. Залежно від виробника можуть відрізнятися тільки форма прокладки і ряд дрібних деталей.

Інструкція по підключенню крана до трубопроводу буде виглядати так:

  • спершу на трубку надаватися сама гайка, прокладка;

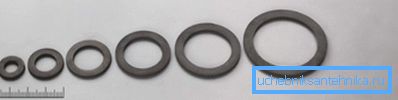

набір прокладок

Зверніть увагу! При виборі прокладки потрібно звернути увагу на форму торця крана. Якщо край гострий, то він просто розріже прокладку і з'єднання, швидше за все, почне протікати. В такому випадку можна або купити спеціальну прокладку, тим більше, що ціна її невисока, або напилком трохи сточити гострий край.

  • якщо трубка металева, то її торець можна развальцевать, вийшов буртик гарантує щільний притиск торця трубопроводу до крана;
  • потім гайка просто накручується на зовнішню різьбу, для додаткової герметичності з'єднання рекомендується використовувати ФУМ-стрічку або лляну підмотування (її потрібно намотати на зовнішню різьбу);
  • виконується перевірка герметичності з'єднання.

Це не єдиний спосіб з'єднання, замість вальцювання, наприклад, при необхідності приєднання ПП труби, можна використовувати спеціальне металеве обтискне кільце. Але в цілому принцип з'єднання залишається колишнім.

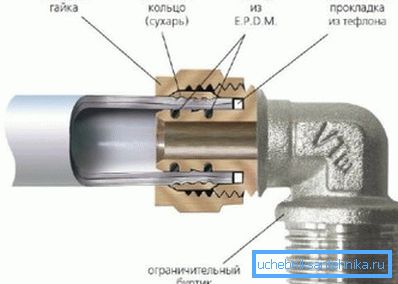

За такою схемою виконується з'єднання крана з ПП трубами

На завершення

З точки зору зручності монтажу і експлуатаційних можливостей кульові крани з накидною гайкою просто не мають конкурентів. Їх застосування дозволяє значно полегшити важкі будні сантехніків, а простота монтажу дозволить і неспеціалістам використовувати їх при ремонті водо- і теплопроводу в квартирі.

На відео в цій статті показано пристрій згону з використанням кульового крана-американки.
