Кульовий кран з сервоприводом - особливості та призначення

Кульові крани давно зарекомендували себе як надійна запірна арматура. Останнім же час, завдяки застосуванню сервоприводів і інших видів дистанційних приводів, функціональність цих пристроїв було значно розширено. Наприклад, триходовий кран з сервоприводом знайшов широке застосування в самих різних системах автоматичного управління потоками рідини і газу.

У даній статті ми докладно розглянемо, що представляють собою дані пристрої і для яких цілей вони застосовуються.

Особливості кранів з приводом

Загальні відомості

Отже, як вже було сказано вище, кульові крани відносяться до запірної арматури. На відміну від інших типів вентилів вони призначені виключно для повного перекриття потоків рідин або газів (читайте також статтю Кульовий компресійний кран - особливості та призначення).

Кульовими ці пристрої називають тому, що їх запірний механізм має форму кулі, крізь який проходить отвір. При повороті кулі на 90 градусів, тобто розташуванні його перпендикулярно осі трубопроводу, відбувається перекриття потоку.

Герметизацію пристрої забезпечують два кільця, виконані з м'якого матеріалу, які щільно прилягають до запірного шару. Завдяки простоті механізму, ці вироби відрізняються надійністю і довговічністю.

Застосування ж приводів дозволило автоматизувати роботу пристроїв або забезпечити управління ними дистанційно, наприклад, кульовий кран з пневмоприводом застосовується в промислових трубопроводах з метою управління потоками рідин і газів на потенційно небезпечних виробництвах. Також він використовується там, де не рекомендується застосування електричних двигунів.

Слід зазначити, що пневмогідроприводи кульового крана забезпечує великий крутний момент при невеликих габаритах самого приводу, чим і заслужив популярність на виробництві. Однак, в побутових цілях ці пристрої не застосовуються.

Зате запірна кульова арматура з сервоприводом знайшла широке застосування в системах захисту житла від затоплення. Крім того, вона використовується в системах кондиціонування, де в залежності від температури, автоматично перекриває або відкриває потік охолоджуючої рідини.

Зверніть увагу! У продажу існують вентилі з сервоприводами, розрахованими на різний напруга - від 12 до 220 В. На цей параметр необхідно звертати увагу при покупці виробу.

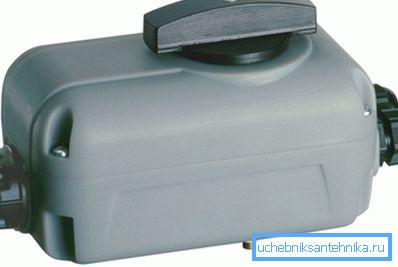

пристрій сервоприводів

Сервокерування складається всього з двох елементів:

• електродвигуна;
• Шестеренчатого редуктора, який поворотом на 90 градусів відкриває і закриває подачу води.

Привід кульового крана відкриває і закриває його при зміні напрямку обертання електромотора. Таким чином, пристрій сервоприводу досить просте.

Порада! Зробити електропривод для кульового вентиля можна самостійно. Для цих цілей підійде мотор від заднього склоочисника ВАЗ-2109, який робить оборот лише на 100 градусів (з урахуванням люфту важелів виходить якраз 90 градусів).

Як правило, електромотор розташований в герметичному корпусі, відділеному від самого вентиля поруч ущільнювачів. Тому прилад є безпечним.

На корпусі механізму є кнопка або важіль, який дозволяє управляти краном своїми руками, наприклад, якщо відключено електрику. Крім того, електричні приводи мають внутрішнім допоміжним мікровимикачем, який дозволяє керувати роботою насоса, бойлера або іншого обладнання, пов'язаного з водопостачанням.

В даний час на ринку є великий асортимент розглянутих виробів, як від зарубіжних, так і вітчизняних виробників. Причому, останні не поступаються якістю, але при цьому, ціна на них нижче.

застосування

В першу чергу треба сказати, що електропривод лише змінює положення запірного механізму. Управління ж цим пристроєм здійснюють термостати, термостатичні таймери або інші пристрої, які посилають електричний струм на електромотор механізму.

Як приклад розглянемо роботу даного пристрою в системі захисту від затоплення, яка може застосовуватися як для водопостачання, так і опалення.

Отже, крім запірної арматури, вона в себе включає:

• Датчики протікання.
• Контролер.

Працює подібна система в такий спосіб:

• Датчики розташовуються в місцях, де є найбільша ймовірність скупчення води у разі затоплення. Принцип роботи даного пристрою заснований на тому, що вода замикає два контакти, в результаті чого відправляється імпульс на контролер.
• Контролер після отримання сигналу з датчика посилає електричний струм на електромотор.
• Електричний привід в свою чергу перекриває вентиль і тим самим блокує водопостачання. Включити подачу води після цього можна самостійно, натиснувши кнопку на корпусі приводу.

За даним принципом працюють і інші системи з використанням запірної арматури з приводом.

Зверніть увагу! Кран з приводом в системах захисту від затоплення, встановлюється після запірної арматури, що перекриває воду на вході в будинок або квартиру. Використовувати пристрій замість механічних вентилів заборонено.

Ось, мабуть, і всі основні особливості запірної арматури з приводом.

висновок

Приводи для кульових кранів дозволяють не тільки управляти ними дистанційно, але й використовувати їх в системах автоматичного управління потоками. Зокрема, великою популярністю останнім часом користуються системи захисту житла від затоплення. Тому їх можна назвати перспективним винаходом (див.також статтю Радіаторний кран - все, що потрібно знати про дану запірної і регулювальної арматури).

З відео в цій статті можна отримати додаткову деяку інформацію з означеної теми.
