Кульовий нержавіючий кран - види і особливості

18-09-2018
Водопостачання

Кран кульовий з нержавіючої сталі застосовується в трубопроводах як запірна арматура, яка повністю перекриває потік робочого середовища. У даній статті ми розглянемо особливості цього пристрою і області його застосування.

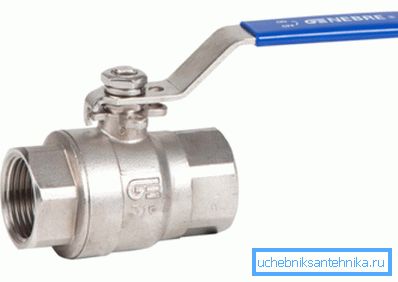

Кульовий кран з нержавійки

Загальні відомості

Отже, кульовий кран - це різновид трубопровідної арматури, замикаючий елемент якої виконаний у формі сфери, звідси і така його назва. Треба сказати, що подібна конструкція відома людству вже більше сотні років.

Спочатку цей пристрій не користувалося особливим попитом, але з появою різних сучасних матеріалів, в тому числі і нержавіючої сталі, набуло широкого поширення. Основною перевагою даної запірної арматури є простота конструкції і, як наслідок, надійність і довговічність.

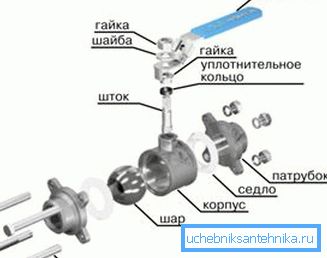

Пристрій кульового крана

Пристрій і особливості

Як і будь-яка інша запірна арматура, кульовий кран з нержавіючої сталі складається з двох основних елементів:

Корпуси Може бути самої різної форми, в залежності від призначення пристрою.
рухомого елемента Являє собою кулю, закріплений в сідлах. У кулі є наскрізний отвір, яке служить проходом для потоку рідини або газу.

У побутовій запірної арматури, як правило, діаметр прохідного отвору дорівнює внутрішньому діаметру труби. Тому її називають полнопроходной.

Найчастіше даний тип запірної арматури застосовують в наступних видах трубопроводів:

  • водогонах;
  • газопроводах;
  • Теплопроводах.

Особливості

В першу чергу слід сказати, що кульовий кран з нержавіючої сталі не призначений для роботи в якості дросселирующей або регулюючої арматури. Застосовуватися він повинен строго за призначенням, тобто для повного перекриття або відкриття потоку.

Відкриття арматури здійснюється шляхом повороту ручки проти годинникової стрілки на 90 градусів, тобто до упору. Для зручності використання, конструкція має обмежувачі ходу важеля.

Водопровідний нержавіючий кульовий кран

переваги

Серед достоїнств даної запірної арматури можна виділити наступні моменти:

  • невеликі розміри;
  • простота конструкції;
  • Зручне управління своїми руками;
  • Відсутність застійних зон;
  • Проста інструкція по монтажу;
  • висока герметичність;
  • Надійність і довговічність;
  • невисока ціна, завдяки простоті конструкції.

Саме з цих причин, дана запірна арматура зустрічається практично в кожній квартирі і в кожному будинку.

недоліки

Поряд з позитивними моментами, що розглядається виріб має і деякі недоліки, які наведені нижче:

  • Відсутня можливість регулювання потоку. Якщо використовувати пристрій для цих цілей, то воно швидко розгерметизується.
  • Можливість використовувати тільки для систем з низьким тиском - для газопроводів не більше 10 бар і для водопроводів не більше 16 бар.
  • Обмежений розмірний ряд - чим більше діаметр труб, тим складніше знайти для них відповідне пристрій.

Порада! Спільно з пластиковим трубопроводом можна використовувати пластикові кульові крани, вартість їх нижче, ніж нержавіючих, в той час як довговічність і надійність на високому рівні.

види

Класифікація розглянутої арматури здійснюється за кількома ознаками:

За формою проходу Бувають декількох видів:
  • Круглі;
  • прямокутні;
  • овальні;
  • Трапецеїдальні.
За матеріалом ущільнювача Ущільнювач може бути:
  • корковим;
  • графітовим;
  • пластмасовим;
  • Гумовим тощо.
За формою корпусу Роз'єми можуть розташовуватися відносно один одного:
  • паралельно;
  • перпендикулярно;
  • Під певним кутом.

Крім того, пристрої бувають прямими і триходовими.
За способом монтажу і типу конструкції корпусу бувають:
  • муфтовими;
  • штуцерних;
  • фланцевими;
  • Кранами під приварення.

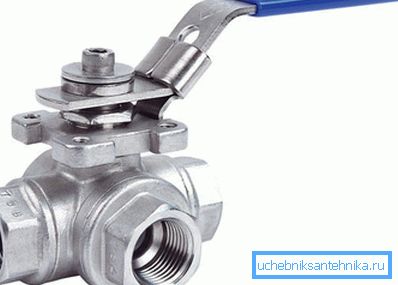

Побутовий триходовий нержавіючий корковий кран

Особливо важливим моментом є спосіб монтажу і тип конструкції корпусу, так як від цього залежить сфера застосування, тому нижче детальніше ознайомимося з особливостями цих пристроїв.

муфтові

Кульовий муфтовий нержавіючий кран має з двох сторін внутрішню різьбу. Як правило, така арматура застосовується для водопроводів.

За способом управління, ці пристрої бувають трьох типів:

  • важільні;
  • електроприводні;
  • Редукторні.

Якщо номінальний діаметр не перевищує DN125, то пристрій управляється важелем. Якщо діаметр більше, то оптимальним рішенням є редукторне управління. Електропривод ж застосовується там, де використовується двопозиційне регулювання або запірна арматура важкодоступна.

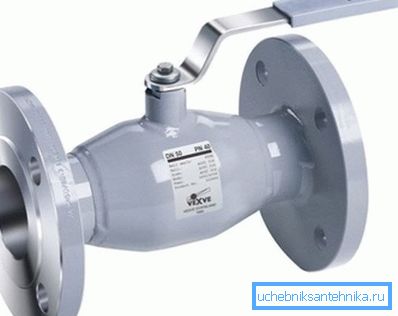

Фланцева кульова запірна арматура

фланцеві

Кульовий фланцевий кран з нержавіючої сталі знайшли своє застосування в нафтовій і газовій промисловості. Їх застосовують в трубопроводах, що транспортують газ, нафту, а також інші хімічні речовини.

Як нескладно здогадатися з назви, нержавіючий фланцевий кран монтується за допомогою фланців, які є з двох його сторін.

Основними перевагами даного пристрою є:

  • Невисока вартість;
  • Тривалий термін служби;
  • Можливість застосування для суспензій, в'язких і забруднених середовищ, шламів тощо.

Звичайно, що не іржавіє кульовий фланцевий кран можна використовувати тільки в тому випадку, якщо труби також забезпечені відповідними фланцями.

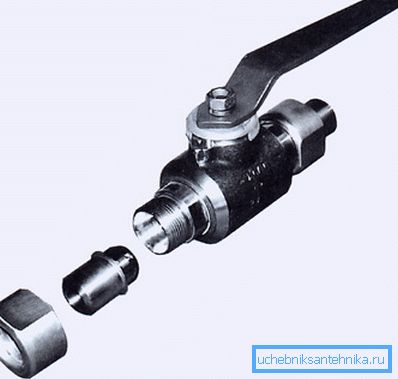

На фото - штуцерний кран

штуцерні

Від муфтових відрізняються в першу чергу тим, що мають зовнішню різьбу. Найчастіше застосовуються в нафтохімічній промисловості. До труб пристрій приєднується за допомогою накидних гайок.

приварні

Від всіх вищеперелічених виробів дана запірна арматура відрізняється тим, що монтуються за допомогою зварювання. Найчастіше її застосовують в системах централізованого теплопостачання. Основною перевагою подібної конструкції є повна герметичність з'єднання. (Див. Також статтю Герметик для труб: особливості.)

Порада! Пристрої з невеликим діаметром можуть застосовуватися в побутових цілях в якості зливних. Наприклад, можна використовувати такий кран для бочки з нержавіючої сталі.

висновок

Нержавіючі крани кульового типу набули широкого поширення в самих різних областях застосування. Це пов'язано з їх простотою, надійністю і великим вибором конструкцій корпусу.

З відео в цій статті можна отримати додаткову інформацію з даної теми.
