Кутовий кран для радіатора. пристрій і габаритні розміри.

Батареї для обігріву приміщень являють собою конструкції, призначені для теплового обміну. До них зазвичай з кожного боку приєднані системні трубопроводи. У зв'язку з можливістю виникнення непередбачених ситуацій може передбачатися інсталяція запірної арматури, основними елементами якої часто виступають кутові крани для радіаторів опалення.

Основне призначення

Вироби для перекриття подачі теплоносія встановлюються в мережах централізованого теплопостачання, а також в індивідуальних будівлях різного типу. З їх допомогою вдається в значній мірі поліпшити функціональність конкретної системи опалення.

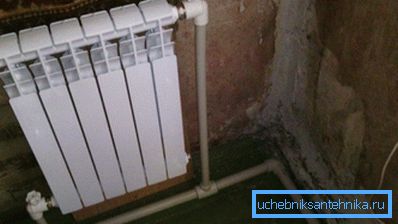

Запірна арматура зазвичай встановлюється на вхідних і вихідних трубопроводах, завдяки чому відкриваються широкі можливості.

• При необхідності можна замінити опалювальний прилад без попереднього видалення теплоносія з системи.
• За допомогою крана можна контролювати температурний режим в конкретному приміщенні, заощаджуючи енергетичні ресурси.
• Частка радіатора може бути також проведена без зливу робочої середовища з обігрівальної мережі.

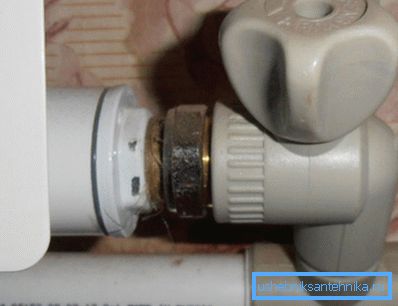

Примітка! Зазвичай кульовий кран кутового типу монтується безпосередньо перед опалювальним приладом на вхідному і вихідному трубопроводі двотрубної системи обігріву житла.

Базова інформація

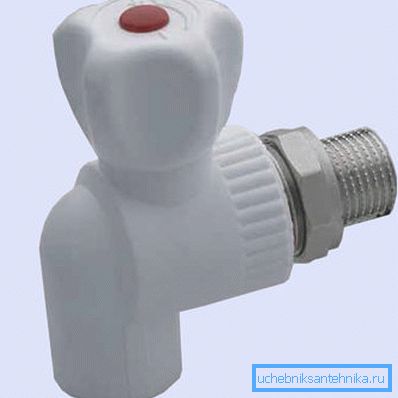

Досить популярний при влаштуванні сучасних опалювальних мереж радіаторний поліпропіленовий кутовий кран. Його ціна насправді невисока, але він дозволяє забезпечити надійне функціонування комунікаційної системи. Полімерний матеріал здатний витримувати суттєві перепади температур.

Технічні характеристики виробів

Пристрої з поліпропіленовим корпусом відмінно підходять для перекриття потоку робочого середовища в водяних системах обігріву. У таблиці, розташованої нижче, відображені технічні характеристики даного пристосування, щоб початківці майстра могли ознайомитися з ними.

Увага! Незважаючи на активне використання поліпропілену при виготовленні подібних виробів, у процесі виробництва можуть застосовуватися і інші матеріали. Не менш популярна, наприклад, латунь.

пристрій пристосування

Корпус вироби зроблений з поліпропілену, при цьому зовнішня частина містить білий барвник, а внутрішня - немає. Під обоймою є латунна заставна деталь, оснащена спеціальним різьбленням, за допомогою якої фіксується особливий елемент з ущільнюючим кільцем.

Ручка найчастіше виготовляється з легкого пластика. За допомогою невеликого гвинта вона кріпиться до штоку з латуні, що має пару сальникових ущільнювачів. Перекриття потоку робочої рідини здійснюється завдяки кульового затвору.

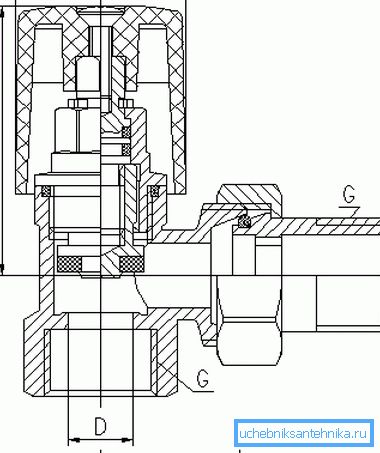

габаритні розміри

Кутовий радіаторний кран 1 2 має висоту 88 мм. Відстань від верхньої частини вентиля до центральної осі становить 58 мм, а від початку нарізного сполучення до центральної осі - 57 мм. Що стосується маси, то важить такий виріб рівно 160 м

Радіаторний кутовий кран 25 3 4 володіє висотою 99 мм. Від краю вентиля до центральної осі відстань становить 59 мм, а від різьблення - 69 мм. Важить такий пристрій 230 м

Рекомендації по монтажу

• Вироби можуть інсталюватися в будь-якому положенні. На поверхні пристрою не повинно бути будь-яких забруднень. Всі роботи слід проводити при температурі повітря не менше +10 градусів.
• Патрубок приєднується за допомогою згону ключа. Після закручування вручну накидна гайка затягується приблизно на половину обороту. Різьба ущільнюється фторопластовим ущільнювача матеріалом.
• Кріплення крана до труби з поліпропілену здійснюється шляхом термічного впливу. В ході робіт використовується особливий зварювальний апарат. Робоча температура зазвичай становить 260 градусів.

Експлуатація та обслуговування

Продукція повинна використовуватися при певному температурному режимі і тиску. Ці показники викладені в таблиці з технічними характеристиками. Корпус виробу не повинен піддаватися впливу хімічних речовин, здатних вступати в реакцію з поліпропіленом.

Слід уникати випадків із замерзанням робочого середовища у внутрішній частині пристрою, так як це може привести до пошкодження основних деталей. При осушенні мережі кран бажано залишати відкритим, щоб рідина не залишилася в порожнинах.

Зберігання та транспортування

Продукція повинна зберігатися з урахуванням пунктів ГОСТ 15150, де відображені основні вимоги. Вироби слід повністю захищати від тривалого впливу сонячних променів. В якості основного вмістилища рекомендується використовувати провітрювані навіси.

Що стосується перевезення, то вона може здійснюватися будь-яким транспортом, оскільки продукція не відноситься до категорії особливих вантажів. Вантажні розвантажувальні роботи повинні проводитися при температурі не нижче -10 градусів. Якщо транспортування здійснюється в морозних умовах, то необхідно вживати певних заходів, щоб запобігти передачі механічних навантажень.

Заключна частина

На окрему увагу заслуговує радіаторний кутовий кран з американкою під па. В його основі лежить швидкороз'ємне з'єднання, що складається з трьох елементів у вигляді накидної гайки і відповідних частин. Додаткова інструкція по інсталяції виробів представлена ​​на відео в цій статті. Після ознайомлення з нею монтажні роботи можна з легкість зробити своїми руками.
