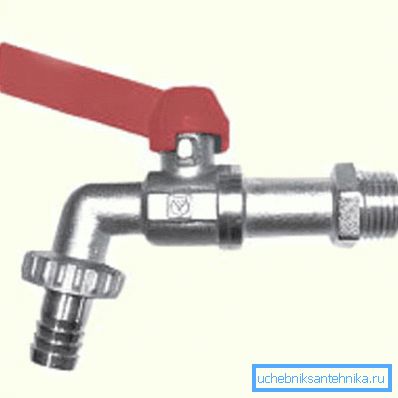

Латунний водорозбірний кран кульового типу зі знімним

Кількість комунікаційних систем в сучасних житлових будинках дуже високо, при цьому деякі з них вимагають встановлення водорозбірної арматури. Одним з важливих елементів є кран, який дозволяє дозувати поставку рідини. На відміну від змішувача, даний прилад здатний подавати тільки гарячу або холодну воду.

Плюси і мінуси кульового механізму

Особливим попитом користуються водорозбірні і туалетні крани, основний компонент яких має сферичної формою. Така популярність обумовлена ​​в першу чергу численними достоїнствами продукції. Однак разом з позитивними сторонами слід розглянути і негативні моменти.

список переваг

• Максимально проста конструкція не передбачає наявності складних деталей, тому надійність виробів дуже висока.
• Невисока ціна водорозбірної продукції такого типу дозволяє значно розширити споживчу середу.
• Завдяки невеликій радіусу повороту важеля може бути вироблено екстрене закриття в лічені секунди.
• При експлуатації подібних кранів можна візуально визначити рівень перекриття подає каналу.

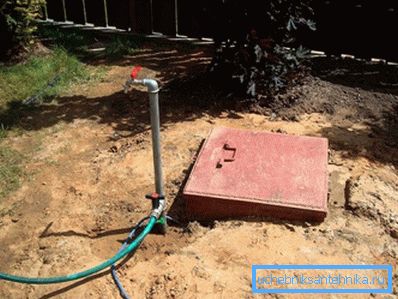

• Сфера застосування досить широка, а значить, товар користується широким розповсюдженням.
• Можливість інсталяції своїми руками є додатковою перевагою, так як в цьому випадку вдається зберегти фінансові ресурси.

деякі недоліки

• При низьку якість робочого середовища вироби можуть виходити з ладу, особливо якщо тривалий час не поверталися.
• Тривала дія іржі зазвичай призводить до пошкодження поверхні основного елементу, тому кран починає пропускати воду навіть в закритому положенні.
• Не рекомендується установка даного пристрою в приміщеннях, де можливе зниження температури до мінусових позначок.

Доповнення! Представлена ​​продукція має порожнини, розташовані між корпусом і кулею, що призводить до осідання твердих частинок в цій зоні. Такий стан справ негативно позначається на сідельних кільцях.

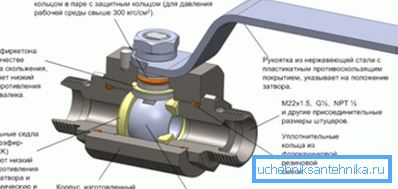

Опис принципу роботи

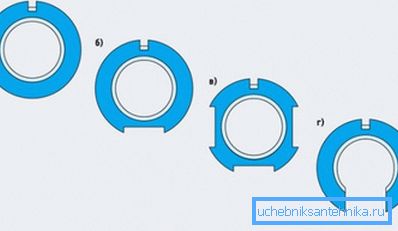

Кожен кульовий механізм має в корпусі спеціальний затвор, в якому просвердлені наскрізний отвір. Діаметр його відповідає розмірам приєднується трубопроводу, тому при повному відкритті не спостерігається зниження пропускної здатності. Тобто вода надходить з тією ж швидкістю і з тим же напором.

При відкритті осі отвору і трубопроводу збігаються, а після повороту на 90 градусів прохідний перетин повністю перекривається. У цьому випадку на шляху руху води виникає перешкода у вигляді бічних стінок кулі. Якщо важіль повернути на 45 градусів, то подача рідини буде здійснюватися в усіченому режимі.

Як ущільнювальної прошарку для зазору між корпусом і полірованою поверхнею рухомого пристосування використовуються торцеві кільця, притискання яких забезпечується спеціальними пружинами або стяжними болтами.

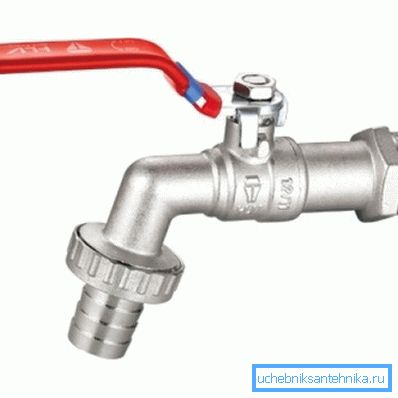

Такі вироби в побутових умовах можуть встановлюватися для рукомийника. Управління потоком найчастіше здійснюється з і застосуванням важеля.

Технічна інформація

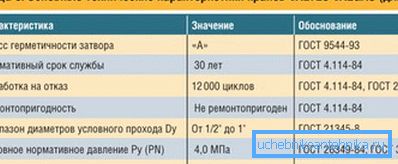

Щоб оцінити виріб, необхідно в обов'язковому порядку ознайомитися з технічними характеристиками однієї моделі популярного виробника. Подібний пристрій зазвичай використовується в якості водорозбірної арматури, яка встановлюється на трубопроводах мереж гарячого та холодного водопостачання.

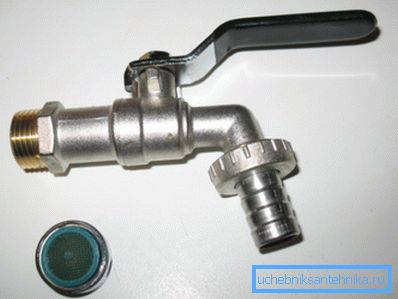

Що стосується технологічних ліній, то кран такого типу може інсталюватися на елементи, що виконують транспортування газів і рідини. Для приєднання шланга є знімний штуцер. Вся продукція повинна відповідати пунктам, викладеним в ГОСТ 19681.

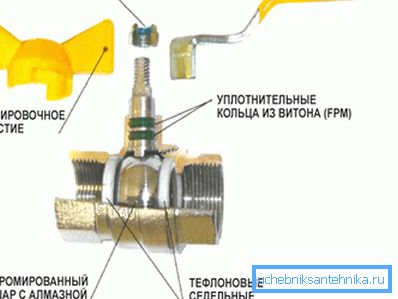

пристрій вироби

Даний елемент водорозбірної арматури зазвичай складається з чималої кількості складових частин, хоча і є пристосуванням не надто складним.

Далі розглядаються базові компоненти, які відіграють важливу роль у функціонуванні вироби.

• корпус вміщує внутрішні деталі, захищаючи їх від зовнішніх впливів. Він виготовляється з латуні з нікельованим покриттям.
• затворний куля є основним елементом, який використовується для відкриття і перекриття потоку. Роблять його зі сплаву міді з проведенням хромування.
• сідельні кільця виготовляються на основі тефлону, в який додатково включається вуглець і каучук.
• шток є кінематичний елемент, що виконує передачу зусилля від приводить механізму.
• ущільнювальні кільця дозволяють поліпшити герметизацію. В якості основного матеріалу виступає каучук.
• Шланговий штуцер з анодованої стали - це деталь у вигляді втулки, яка необхідна для приєднання до трубопровідної системи.
• накидна гайка відноситься до елементів різьбового трубного з'єднання для здійснення гвинтової передачі.
• Флажковая рукоятка з силуміну з гвинтом кріплення дозволяє виконувати основні дії по перекриттю води.

Примітка! Спільно з даним продуктом зазвичай поставляється спеціальний рассекатель із пластику АБС. Сам матеріал являє собою стійку до механічних пошкоджень смолу.

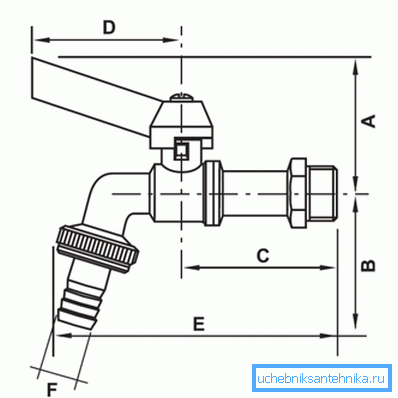

габаритні розміри

Для кращого розуміння параметрів пропонується поглянути на спеціальну таблицю, в якій наведено основні дані для муфтових моделей кульового типу. Розмір різьблення зазвичай вказується через дріб, але в даному випадку коса риска опущена.

Вказівки до монтажних робіт

• Муфтове з'єднання вироби з трубами слід здійснювати із застосуванням фторопластових матеріалів для ущільнення, щоб поліпшити показники герметичності.
• При проведенні монтажу не рекомендується використовувати трубні ключі типу важеля, що відносяться до категорії вище другого номера. Вплив допускається безпосередньо на шестигранник патрубка.
• Фіксація гнучких шлангів до штуцера повинна проводитися з використанням традиційних гвинтових хомутів. Застосування різного виду дротів в даному випадку не допускається.
• Здійснюючи установку клапана, не можна перевищувати максимально можливий крутний момент. Для виробів з різьбленням? - 30 Нм, а для нарізного сполучення з кроком? - 40 Нм.

Рекомендації по експлуатації

• Продукція повинна використовуватися при певному тиску і температурному режимі. Ці дані зазвичай згадуються при описі технічних характеристик виробів.
• Не слід здійснювати експлуатацію пристрою, якщо гайка кріплення рукоятки знаходиться в ослабленому стані. В іншому випадку шток може вийти з ладу.

можливі несправності

Найбільш часто спостерігається витік в муфтові з'єднання, що в першу чергу пов'язано з неякісною герметизацією стику при проведенні настановних робіт. Усунути проблему можна шляхом заміни ущільнювача, але для цього доведеться здійснювати розбирання.

Витік рідини також може відбуватися з-під накидної гайки. В цьому випадку можна припустити, що прокладка ущільнювача пошкоджена. Після проведення її заміни зазвичай виріб функціонує справно.

Якщо тече безпосередньо з-під штока, то з великою часткою ймовірності можна говорити про знос сальникового ущільнювача, а значить, буде потрібно повна заміна крана.

Транспортування і зберігання

• Продукція такого типу повинна зберігатися в тій упаковці, в якій вона поставлялася на споживчий ринок. Основні умови, які вимагають дотримання, представлені в пунктах ГОСТ 15150.
• Що стосується транспортування готових виробів, то її слід здійснювати в суворій відповідності з тією ж технічною документацією, що і в попередньому пункті.

В якості висновку

Вище була представлена ​​інструкція для ознайомлення з тим, що таке крани для розбору рідини з систем водопостачання і інших комунікаційних мереж. При продажу зазвичай вказуються умовні позначення. Приклад: КВ 15 ДУ15. Це означає, що пропонується кран водорозбірний певного типу з умовним діаметром 15 мм. Інші подробиці відображені на відео в цій статті.
