Люк оглядового колодязя: особливості будови і основні

Люки оглядових колодязів хоч і не є складними і дорогими конструкціями, все ж виконують досить важливу функцію. Вони закривають просвіт колодязя, перешкоджаючи проникненню всередину опадів і сміття, і в той же час захищають людей і домашніх тварин від падіння в яму.

Природно, що вибирати люки необхідно в залежності від того, яке завдання вони будуть виконувати, і яким навантаженням ви їх плануєте піддати. А оскільки сучасна промисловість випускає дані деталі в великому асортименті, розібратися у всьому різноманітті доступних варіантів допоможе ця стаття.

Призначення і різноманітність

Конструкція оглядового колодязя

Для найбільш ефективної експлуатації водопроводу, каналізації та інших комунікаційних систем необхідний доступ до прокладених під землею трубах і проводам. І для забезпечення цього доступу на всьому протязі прокладки облаштовують так звані оглядові колодязі - вертикальні шахти, спустившись по яких, можна провести оцінку стану, наладку або ремонт комунікації.

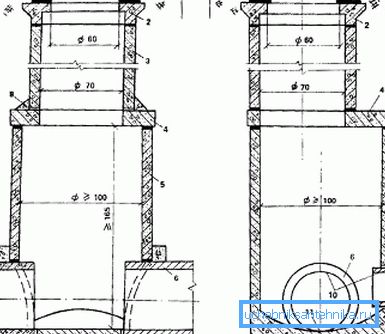

Типовий колодязь складається з таких елементів:

• Робоче приміщення. Знаходиться в нижній частині, включає в себе труби і кабелі, а також камеру, в якій може перебувати людина при виконанні робіт. Повноцінним робочим приміщенням обладнуються тільки оглядові колодязі великих магістралей, на невеликих же мережах (наприклад, неглибока каналізація приватного будинку) з метою економії намагаються обходитися без них.
• Шахта - вертикальний канал, що з'єднує комунікації або робоче приміщення з поверхнею. При великій глибині (від 2 м і більше) може комплектуватися стаціонарної сходами.

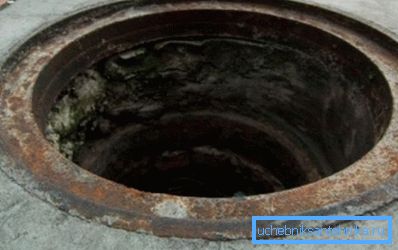

• Люк - забезпечує доступ всередину колодязя. У більшості випадків складається з двох деталей: стаціонарної горловини, нерухомо закріпленої у верхній частині шахти, і знімною кришки.

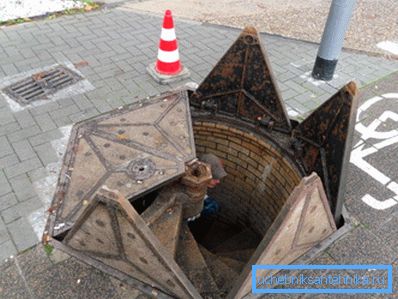

• У деяких колодязях горловина має більш складну конструкцію і комплектується двома кришками - захисної і запірної. Запірна має відносно малу масу, однак відрізняється великою механічною міцністю і обладнується складним замком. Найчастіше сталеві запірні кришки встановлюють на колодязі кабельних мереж для запобігання крадіжок кольорових металів. (Див. Також статтю Кришка для свердловини: як встановити.)

Вимоги до люка

Саме від конструкції кришки люка залежить надійність всієї системи.

Як правило, для цього елемента характерні:

• Висока механічна міцність, що дозволяє витримувати інтенсивні пішохідні і транспортні навантаження. Щоб уникнути поломки, дані деталі роблять з чавуну, полімерів, залізобетону і т.д.
• Значна маса, практично виключає мимовільне відкривання.

Зверніть увагу! Моделі, що відрізняються невеликою вагою, в обов'язковому порядку комплектуються складними замками поворотного типу.

• Рівна текстурована поверхня, що забезпечує зчеплення підошви взуття і шин з кришкою люка. Гладкими люки не роблять практично ніколи, виняток становлять лише моделі, які призначені для прихованого монтажу під шаром покриття.
• Високий ступінь герметичності для захисту вмісту колодязя від вологи. У деяких кришках роблять спеціальні отвори для відкривання, але це допускається тільки при обладнанні систем водопостачання і каналізації.
• Форма кришки зазвичай рівна або опукла. Використання увігнутих деталей є нераціональним, оскільки в цьому випадку люк стає місцем скупчення дощової води, а в зимовий період - снігу і льоду.

Особливості замкового механізму

У більшості випадків замкове з'єднання кришки з горловиною не відрізняється складністю. Його основне завдання - запобігти мимовільне відкриття під натиском ноги або колеса, а також зафіксувати кришку в горловині і не дати їй зміститися.

Як правило, такі сполуки бувають двох типів:

• Чавунні і полімер-піщані деталі виробляються з бічними виступами, які при укладанні входять до відповідних пази на горловині.
• Пластикові вироби можуть мати різьбове з'єднання і додатково комплектуватися відкидними ручками.

Зверніть увагу! Деталі із залізобетону часто мають форму сильно усіченого конуса і функціонують за принципом пробки, без будь-яких фіксаторів.

Однак люки, які встановлюють на колодязі з телефонними дротами або електричними кабелями, можуть бути обладнані і замковим механізмом:

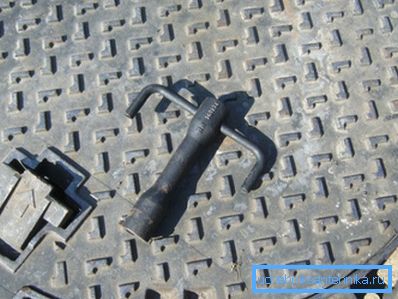

• Найбільш часто зустрічаються замки типу прапорця, у яких сталеві виступи утворюють зачеплення між горловиною і кришкою.
• Куди рідше застосовується різьбове з'єднання з болтом, що має секрет.
• Однак найбільш надійним є розпірний механізм, який при замиканні блокує кришку в горловині.

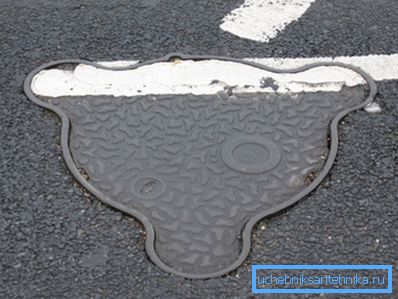

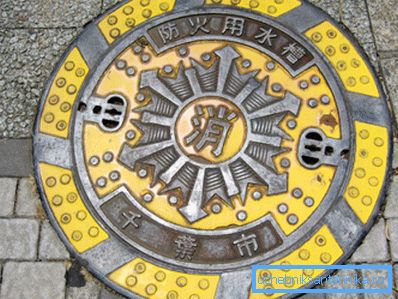

За кордоном можуть застосовуватися також інші конструкції, і деякі з них ви можете побачити на фотографіях в нашій статті.

Класифікація люків

Щоб у кожного була можливість вибрати люк відповідно до потреб конкретної ситуації, були розроблені кілька варіантів класифікації цих деталей. Найбільш затребуваною є класифікація за класом навантажень.

Згідно з цим документом, люки діляться на:

• Легкі (повнорозмірні і малогабаритні) - можна використовувати в пішохідних зонах, зелених насадженнях та приватних домоволодіннях.
• Середні - застосовуються на автостоянках і тротуарах.
• Важкі - встановлюються на проїжджих частинах із середньою і високою інтенсивністю руху.
• Важкі магістральні - використовуються на міжміських автомагістралях з високим навантаженням.
• Надважкі - монтуються на складах, аеродромах, в портах і т.д.

Крім того, люки оглядових колодязів ділять на кілька категорій залежно від матеріалу виготовлення. Саме з цією класифікацією ми і присвятимо наступні розділи статті.

чавунні конструкції

Специфікація по ГОСТу

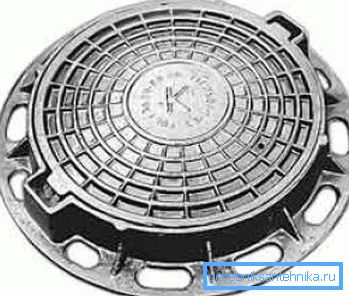

Найбільш поширеними сьогодні є литі конструкції з чавуну. ГОСТ на чавунні люки для оглядових колодязів передбачає дотримання таких вимог:

• Конструкції, що відповідають даним нормативом, повинні підходити під один з чотирьох типорозмірів: легкі, важкі, важкі магістральні і ремонтні. Маса виробів повинна відповідати їх типу.
• Кожна кришка повинна бути маркована відповідно до призначення. Основними маркувальними символами є: В - системи водопостачання, К - каналізаційні мережі, Г - пожежні гідранти, Д - системи для стоку дощової води.
• Поверхня кришки мледуетделать бути ребристою. Ребра можуть мати як хвилясту, так і тангенціальну форму (див. Малюнки і схеми до статті).

• Горловини виробляються методом лиття з чавуну марки СЧ15 і вище. Для виготовлення кришок використовується сировина не нижче СЧ45.

Зверніть увагу! Якщо конструкція передбачає обладнання гумової прокладки, то по ГОСТу 3634 - 99 її твердість не може бути менше 40 одиниць.

Плюси і мінуси

Переваги люків із чавуну очевидні:

• Матеріал може витримувати навантаження до 75-80 тонн.
• При дотриманні технології виробництва гарантується довговічність вироби.
• Температурні деформації масивних металевих деталей мінімальні.

Мінуси також присутні:

• Висока ціна.
• Значна маса і як наслідок - труднощі в переміщенні кришки.
• Можливість іскріння при контакті з металом.
• А головне, ці люки систематично крадуть і здають в переплавку.

Полімер-піщані вироби

виробництво

В якості альтернативи чавунним литим конструкціям сьогодні пропонується використовувати люки з полімер-піщаної матеріалу.

Ці вироби виготовляються за такою схемою:

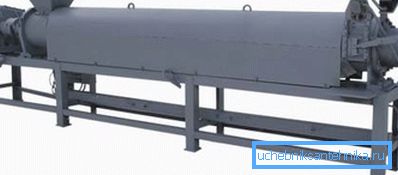

• Полімерна сировина високої міцності нагрівають до температури понад 300⁰ З, домагаючись максимальної плинності.
• У розплавлений полімер водять ретельно просіяний кварцовий пісок, а також фарбувальні і стабілізуючі присадки.
• Залежно від застосовуваного пігменту виріб може бути зеленим, червоним, оранжевим - в загальному, його можна зробити як непомітним на тлі покриття, так і контрастним для залучення уваги.
• Отриману суміш перемішують до отримання однорідної маси.
• В спеціальні форми закладається металеве армування. Товщина арматурних прутів багато в чому визначає міцність виробу.

Зверніть увагу! Наявність армування полегшує пошук люків, прихованих під снігом і льодом. Щоб знайти оглядовий колодязь на обледенілій дорозі досить скористатися найпростішим металошукачем.

• У форму з армировкой заливається полімер-піщана суміш, після чого деталь відправляється на ділянку пресування з подальшим сушінням.
• Готовий виріб витягується і піддається фінішної обробки - вирівнювання країв, видалення облоя і т.д.

Залежно від товщини полімеру і діаметра армирующего прутка полімер-піщані люки діляться на кілька категорій:

• Легкі - важать не більше 45 кг, витримують навантаження до 3 тонн. Оптимальний вибір для більшості присадибних ділянок і приватних володінь.
• Середні - мають практично таку ж масу, але за рахунок застосування більш товстої арматури витримують навантаження до 6 тонн. Можуть укладатися на дороги з невеликою інтенсивністю руху.
• Важкі - важать більше полуцентнера, «тримають» до 15 т. Є практично повноцінною заміною чавунним на автомобільних дорогах.

Переваги і недоліки

У даного різновиду виробів є ряд переваг:

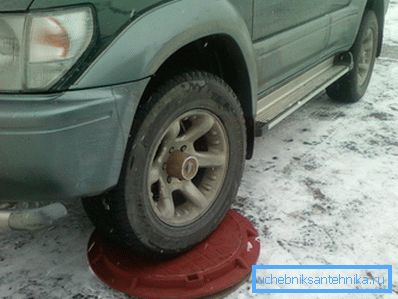

• Несуча здатність цілком достатня для застосування в більшості ситуацій.
• Завдяки порівняно невеликій масі люки легко монтуються своїми руками.
• Продумана конструкція полегшує відкривання і закривання люка.
• На відміну від металевих виробів, кришка і горловина не "прикипають» один до одного навіть на сильному морозі.

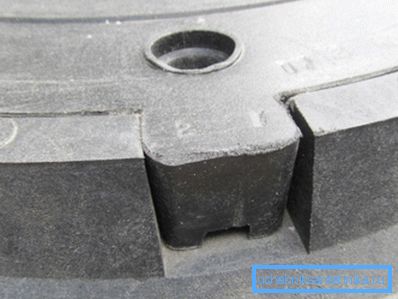

Зверніть увагу! Дотримання розмірної сітки на етапі пресування дозволяє домогтися максимальної герметичності оглядового колодязя.

• Матеріал (полімер-піщаний композит з присадками) не схильний до гниття і корозії, не деформується навіть при різкій зміні температурного режиму.
• Люк виходить цілком морозостійким, так як суміш не втрачає міцність при зниженні температури.
• Собівартість виробів також нижче, ніж у литого чавуну. Пояснюється це простотою технологічного процесу: для виробництва не потрібна піч, здатна плавити метал.

Однак головний плюс - це відсутність інтересу з боку зловмисників. Красти подібні вироби безглуздо, оскільки вони містять мінімальну кількість металу. Та й його витягти з полімерного моноліту дуже складно.

Що стосується мінусів, то вони теж мають місце:

• Для доріг з екстремальними навантаженнями краще вибирати все ж чавун. У всякому разі, масове виробництво полімерних люків з несучою здатністю більше 50 тонн на сьогоднішній момент не реалізоване.

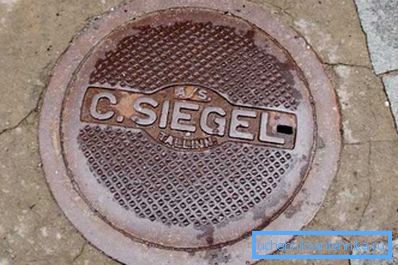

• По довговічності полімер з наповненням також поступається металу. Інструкція, що додається до більшості таких виробів, гарантує службу протягом 20 років. Як правило, в реальності цей термін куди вище, але все ж років через 40 люки доведеться міняти. Що стосується чавунних виробів, то сьогодні в деяких місцях прекрасно служать ті, які були відлиті ще «при НЕП».

інші різновиди

Природно, цими двома різновидами перелік використовуваних деталей не обмежується.

До найбільш затребуваним, крім чавунних і полімер-піщаних, відносяться також пластикові та залізобетонні люки:

• Пластикові конструкції виробляються з технополімера на основі ПВХ. Найбільш поширеною є методика лиття під тиском.
• До переваг пластикових конструкцій люків для колодязів відносять невелику масу і відносно невисоку вартість.
• При цьому істотна еластичність, а також висока крихкість при низьких температурах обмежує використання даних виробів. Найчастіше їх застосовують на садових ділянках, причому встановлюють там, де практично ніхто не ходить.

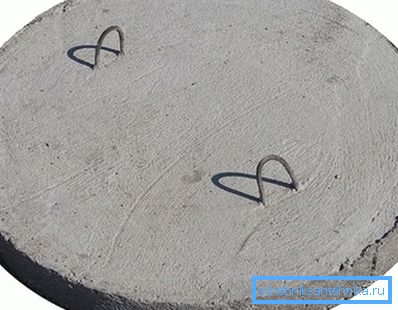

• Залізобетонні конструкції зі сталевим армуванням також застосовуються досить часто. Вони володіють хорошим запасом міцності, тому можуть бути встановлені на будмайданчиках і інших подібних об'єктах.
• Для вилучення деталі з горловини використовується сталева скоба, яка приварюється до арматурного каркаса на етапі виробництва.
• Ключові мінуси бетонних виробів - неестетичний зовнішній вигляд і складність в установці врівень з горловиною. У більшості випадків бетонна «пробка» застосовується як тимчасовий захід, наприклад, для перекриття отвору в колодязі при розкраданні штатного чавунного люка.

висновок

Люк оглядових колодязів з полімер піску, поряд з пластиковими і чавунними виробами цілком може бути використаний на вашій ділянці. (Див. Також статтю Пластикова кришка для колодязя: як вибрати.) При цьому важливо підібрати модель, яка буде максимально відповідати покладеним на неї завданням.

А ось вироби з залізобетону варто використовувати лише на етапі будівництва: вигладять вони не дуже красиво, та й спотикатися об виступаючий край ви будете регулярно. Більш детальний огляд описаних деталей ви можете подивитися на відео в цій статті.
