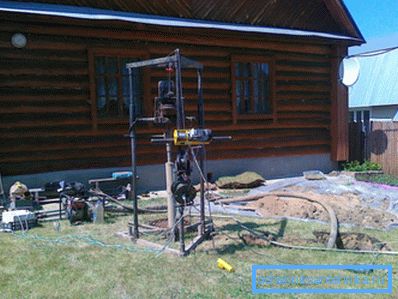

Малогабаритна установка для буріння свердловин - особливості

Якщо в селищі, в якому знаходиться ваш заміський будинок, відсутній централізований водопровід, то рано чи пізно обов'язково виникне питання організації водопостачання. Найбільш оптимальним варіантом є виконання свердловини, але для цього знадобиться спеціальна установка. Далі ми розглянемо, що собою представляють малогабаритні установки для буріння свердловин і як їх можна зробити самостійно.

Звичайно, можна взагалі не зв'язуватися з цією роботою і найняти фахівців. Однак, ціна на їхні послуги варіюється в залежності від умов грунту і може становити до 200 доларів за метр, що «по кишені» далеко не кожному. Тому, якщо ви знайомі з слюсарними роботами, то має сенс зайнятися роботою самостійно.

Крім того, наявність саморобної бурової установки, це ще і відмінний спосіб заробити, особливо, якщо ваша ділянка розташована в споруджуваному дачному селищі. Причому, пристрій можна використовувати не тільки для буріння свердловин, а й виконання пальового фундаменту.

технології буріння

Перш ніж приступити до роботи з виготовлення конструкції, слід розглянути, за якою технологією може виконуватися свердловина недорого.

Існує два найбільш поширених методу:

• обертальний;
• Канатно-ударний.

Тепер розглянемо особливості кожного з них.

Зверніть увагу! Перед вибором типу конструкції, необхідно визначити приблизну глибину розташування грунтового горизонту. Для цього слід виміряти глибину свердловин на сусідніх ділянках.

обертальний метод

Даний принцип нагадує виконання лунок в льоду, які взимку роблять рибалки - бур шляхом обертання заглиблюється в грунт, після чого витягується на поверхню разом з грунтом.

Невеликі установки, призначені для обертального буріння бурять лише м'який грунт на відносно невелику глибину.

Якщо ж хочеться зробити установку більш потужною, то доведеться дотримати наступні умови:

• Вага конструкції в робочому стані повинен бути не менше 1500 кг.
• Механізм необхідно реалізувати на гідравліки.
• Висота телескопічною щогли повинна бути не менше 5 метрів.

З мінусів такої конструкції можна виділити наступні моменти:

• Складність виготовлення;
• Менша мобільність;
• Виготовлення вимагає серйозних витрат.

Що стосується переваг, то можна виділити те, що буріння свердловин переносними установками такого типу, може виконуватися під кутом. Крім того, можна більш точно розкрити водоносний шар, ніж у випадку з ударним бурінням.

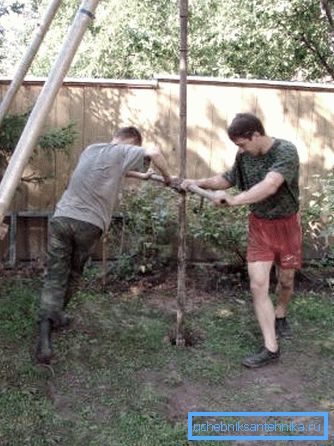

Порада! Якщо свердловина передбачається на невелику глибину, то виконати буріння можна своїми руками без застосування установки. Для цього знадобиться тільки бур з нарощуваними штангами, який зможуть обертати двоє людей.

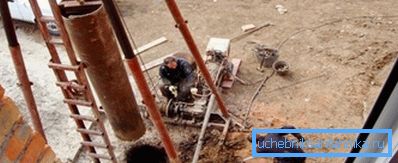

ударне буріння

Набагато простіше йде справа з ударним бурінням. Дана технологія з'явилася тисячі років тому в Китаї.

Інструкція по виконанню свердловини таким способом гранично проста:

• По напрямних з певної висоти в грунт кидається долото.
• Потім долото піднімається за допомогою тросів, які до нього прикріплені. Для підйому можна використовувати двигун достатньої потужності.
• Потім операція повторюється, і так до тих пір, поки свердловина не досягне необхідної глибини.

Переваги такої конструкції полягають в наступному:

• Буровий верстат виходить досить компактним.
• Конструкція надійна і має хороший запас міцності.
• Ударно-канатне буріння свердловин малогабаритними установками може виконуватися однією людиною, правда, діставати грунт з бура краще удвох.
• Можна виконувати буріння на велику глибину. На простих грунтах свердловина може досягати 100 метрів.
• Технологія дуже проста і не вимагає ніяких додаткових витрат, наприклад, на буровий розчин або помпу.
• За один удар свердловина може поглибитися до метра, але найчастіше це 20-40 см, що теж не мало.

Правда не можна сказати, що даний спосіб є швидким. На виконання 40-метрової свердловини може піти тиждень. Тепер детальніше розглянемо пристрій малогабаритної установки.

конструкція установок

В основі найбільш простий бурової установки, незалежно від її типу, лежить тринога. Її висота зазвичай складає до п'яти метрів. На самому верху конструкції розташовується канатна лебідка або канатний блок, за допомогою якого електродвигуном піднімається на поверхню бур або долото (читайте також статтю Свердловина в будинку - зручність використання).

Як матеріали для триноги можна використовувати звичайні труби. Якщо виконуватися свердловина малогабаритної установкою буде шнековим методом, то знадобиться виконати бур з нарощуваними штангами, які зазвичай закріплюються різьбовим способом.

Штанга являє собою пристрій, призначений для передачі обертання від двигуна або рук до буру. Штанги можу мати довжину до 1,8 метра. Коли конструкція занурюється до рівня грунту, не досягнувши необхідної глибини, її довжина нарощується за допомогою наступної штанги.

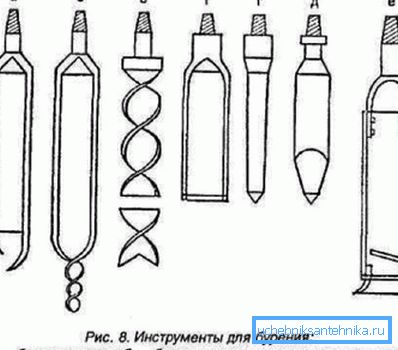

Окремо слід сказати про сам бурі, який буває декількох типів:

• спіральний бур - являє собою сталевий стрижень із загостреним кінцем. До нього, на відстані близько 200 мм від гострого наконечника, привариваются пара ножів, які можна зробити з половинок сталевого диска товщиною близько 100-150 мм. Ножі привариваются під невеликим кутом до горизонталі - близько 20 градусів.
• ложковий - являє собою сталевий циліндр, з поздовжньою спіральної прорізом. Бур-ложку можна згорнути з листової сталі або виконати з труби, виконавши проріз.

Зверніть увагу! Бур необхідно робити таким чином, щоб він занурювався в землю при обертанні за годинниковою стрілкою.

Якщо свердловина на воду малогабаритної установкою буде виконуватися канатно-ударним способом, то необхідно долото, яке можна виготовити зі сталевої труби із спеціальним різальним пристроєм на кінці. При цьому ріжучу кромку слід виконати таким чином, щоб вона нагадувала половинку витка шнека.

Порада! Очищати долото від грунту слід через кожні півтора метра поглиблення.

висновок

Всі елементи невеликої установки, призначеної для буріння свердловин, нескладно виконати самостійно. Для цього необхідно лише мати навички роботи зі зварювальним апаратом і болгаркою. В іншому, це питання цілком вирішуване (див.також статтю Насос застряг в свердловині: причини, усунення, профілактика).

Додаткову інформацію з даної теми можна отримати з відео в цій статті.
