Монтаж колодязів для зовнішньої частини каналізаційної

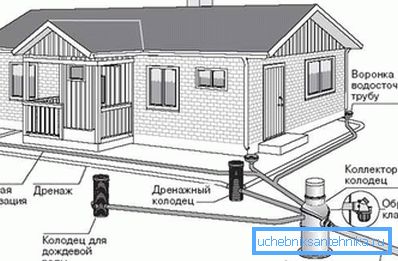

При спорудженні зовнішньої частини каналізаційної мережі неможливо обійтися без колодязів. Вони мають різне призначення, розміри та можуть бути зроблені з різних будматеріалів. Здійснюється монтаж каналізаційних колодязів по Сніп №2-04-03-85.

типи споруд

Нормативний документ, носить назву «Каналізація - зовнішні споруди і мережі» і виділяє нижченаведені категорії об'єктів.

призначення колодязів

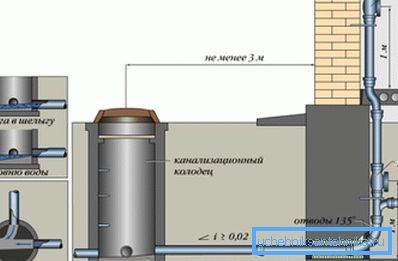

1. Оглядові або ревізійні аналоги застосовуються для контролю експлуатації трубопроводу, а також видалення засмічень. Облаштування їх необхідно, якщо мережа має істотну довжину. Перша споруда ставиться на відстані від 3 м до 12 від точки виведення каналізаційної труби з будинку.

Зверніть увагу! СНиП вимагає ставити оглядові колодязі своїми руками, якщо діаметр труб до 150 мм - через кожні 35 метрів, якщо їх розмір більше - через 50 метрів. Це на прямих ділянках. Крім цього, подібні споруди потрібні: на поворотах мережі, при зміні перетину труб або ухилі, на відгалуженнях системи.

1. поворотні пристрої монтуються на поворотах системи, т. к. вони є потенційними ділянками засмічень. Вони одночасно можуть грати роль оглядових.
2. перепадні аналоги будуються, коли ділянка має складний рельєф і різниця між рівнем труб дорівнює понад 50 м.
3. вузлові колодязі інструкція вимагає ставити в точках, в яких перетинаються кілька гілок мережі.
4. Накопичувальні і фільтраційні пристрої - це приймальні споруди в автономних каналізаційних системах. Накопичувальні аналоги герметичні і потребують періодичного очищення. Монтаж дренажного колодязя необхідний для фільтрації стоків і атмосферної води в грунт.

Матеріали і розміри

1. Кам'яні об'єкти для каналізації споруджуються з цегли, монолітного або збірного залізобетону. Фільтруючі аналоги можуть будуватися і з буту.
2. Пластикові аналоги виробляються з полівінілхлориду, поліпропілену і поліетилену.
3. Крім цього, можна здійснювати монтаж каналізаційного колодязя з комбінації цих матеріалів.

Згідно з нормами, діаметр споруд повинен бути таким:

• якщо трубопровід має перетин до 150 мм - не менше ніж 70 см;
• 150/600 мм - 100 см;
• 600/700 мм - 125 см;
• 800/1000 мм - 150 см;
• Від 1200 мм і більше - 200 см.

облаштування об'єктів

Спорудження будь-якого типу каналізаційного колодязя слід починати з підготовки та земляних робіт - облаштування траншеї і котловану.

Порядок підготовчих робіт

Підготовчі заходи включають в себе такі етапи.

1. Розмітка будмайданчика.
2. Знесення рослинності, що заважає роботам.
3. Облаштування тимчасового з'їзду або дороги до майданчика.

При облаштуванні котловану порядок робіт нижченаведений.

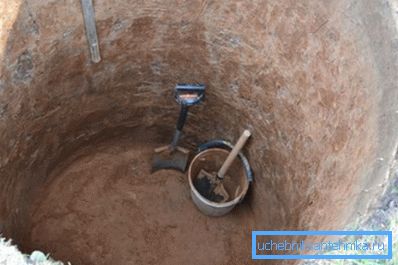

1. Риття ями вручну або за допомогою спецтехніки.
2. Очищення і утрамбовка її дна.
3. Звірка з проектом глибини і діаметру котловану, а також кутів укосів його стінок.
4. Якщо колодязь буде зроблений з камневидних матеріалів - гідроізоляція дна за допомогою руберойду і бітумної мастики.

Колодязі з камневидних матеріалів

Якщо здійснюється монтаж жб колодязів, далі йдуть такі етапи.

1. Облаштування основи - укладання готової плити або заливка стяжки, товщиною 10 см, з бетонного розчину марки м-50.
2. Монтаж армованого металевою сіткою лотка з бетону м-100, необхідної форми.
3. Герметизація бітумом і розчином торців труб.

1. Гідроізоляція бітумною мастикою внутрішньої частини бетонних елементів.
2. Потім потрібно почекати 3/4 доби, щоб лоток досить висох.
3. Далі здійснюється монтаж колодязних кілець і плити перекриття, на цементно-піщану суміш м-50.
4. Потім потрібно затерти розчином стики між збірними елементами споруди.

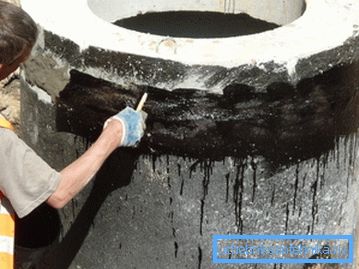

5. Коли він висохне, шви ізолюються бітумом.

1. Після цього лоток штукатуриться і залізні.
2. Далі в точках входу труб робиться замок з глини, шириною 30 см і висотою більше на 60 см, ніж зовнішній трубний діаметр.

Зверніть увагу! Потім необхідно провести випробування колодязя. Для цього треба його на 24 години наповнити водою. Перед цим на труби ставляться тимчасові заглушки. Якщо не буде виявлено протікання, випробування вважається пройденим.

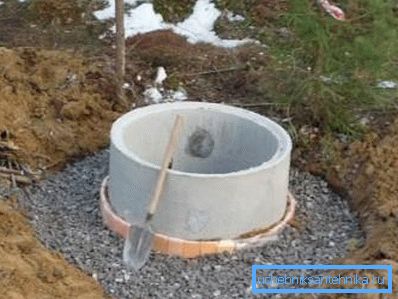

1. Потім проміжок між стінками колодязя і котлованом засипається грунтом або гравієм, який потім трамбується.

1. Після цього по периметру горловини споруди заливається вимощення з бетону, шириною 150 см.

Якщо колодязів зливовий, то він оснащується гратчастим люком, додатково грає роль водозбору. При облаштуванні дренажної системи колодязь може виконувати функцію водовідведення, крізь особливі отвори в його стінках.

Слід враховувати, що є невелика різниця в конструкції готових бетонних елементів, виходячи з їх призначення.

Прийняті маркування збірних виробів:

• КДК і КФК призначені для відведення побутових стічних вод;
• КЛК і КЛВ - для «ливневки»;
• КДН і КДВ служать елементом дренажних систем. Монтаж пожежного гідранта в колодязі з бетонних кілець можливий, якщо споруда попередньо утеплити.

Будівництво перепадних споруд важче попередніх, тому що вони мають більш складну будову.

У них, крім облаштування лотка, часто потрібно здійснити:

• установку стояка;
• створення водобоя;
• монтаж стінки для водоотбоя;
• обладнання практичного профілю;
• облаштування приямка.

пластикові аналоги

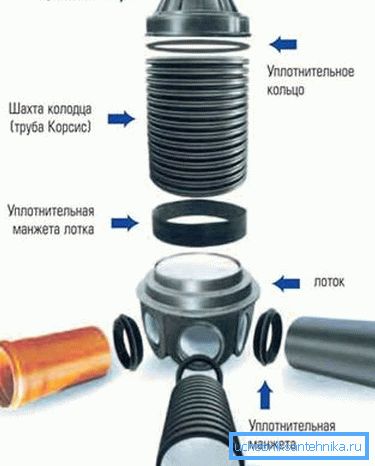

Сучасна альтернатива кам'яним каналізаційним спорудам - ​​пластикові аналоги.

1. Їх застосування значно прискорює і спрощує будівництво, тому що немає необхідності в багатьох етапах робіт.
2. Їх монтаж не вимагає застосування спецтехніки.
3. Вони не потребують гідроізоляції.
4. Ціна пластикових резервуарів порівняно невелика.

Зверніть увагу! Деякі фахівці говорять про недостатню міцності полімерних колодязів на стискаючі навантаження. Проте точних фактів вони не призводять. Тим більше, в автономних мережах немає навантажень, які можуть деформувати або розірвати пластик.

Вагомий плюс подібних виробів - простота установки, так і кошторис на демонтаж колодязів такого типу теж менше. Наприклад, при їх використанні доводиться рити котловани, набагато менші за розмірами.

Монтаж трубопроводу також полегшений. Полімерні колодязі виготовляються з випусками, які точно відповідають стандартним трубах з азбестоцементу, металу і пластика. Виходячи з цього, після їх установки споруду можна підключати до каналізаційної системи протягом декількох хвилин.

висновок

Перед тим, як споруджувати зовнішню частину каналізаційної мережі, добре продумайте всі моменти. Визначтеся з тим, які різновиди колодязів вам потрібні і виберіть матеріал для них. Врахуйте, що вартість монтажу каналізаційного колодязя буде меншою, ніж з бетону (див.також статтю Ремонт колодязів своїми силами).

При перегляді відео в цій статті ви зможете отримати додаткові відомості по темі.
