Муфтовий кран: посібник з установки, експлуатації і ремонту

Муфтовий кран ДУ15, розрахований на підключення до півдюймової трубі, є досить універсальним пристроєм. Він забезпечує достатню герметичність перекриття каналу, а при необхідності легко відкривається і дозволяє контролювати потік рідини або газу в трубопроводі.

Втім, використання таких кранів має ряд нюансів, і тому нижче ми наведемо кілька корисних порад.

конструкція виробу

Муфтовий кульовий газовий кран, так само як і вироби, призначені для водопроводів, паливо проводів і інших комунікацій, має досить просту конструкцію. З одного боку, це спрощує процес виробництва виробів (звідси і цілком доступна ціна), а з іншого - підвищує надійність роботи цього вузла.

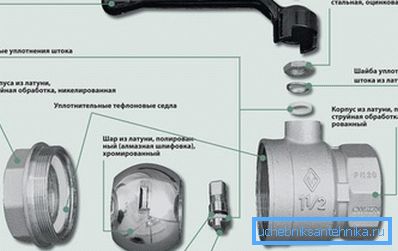

Основними елементами системи є:

• Корпус вироби - фрагмент труби відповідного діаметру з розширенням, усередині якого розташовується сам запірний механізм. Перетин крана зазвичай фіксується в маркуванні: наприклад, муфтовий кульовий кран ДУ 65 підходить для установки на патрубки діаметром 2? дюйма.

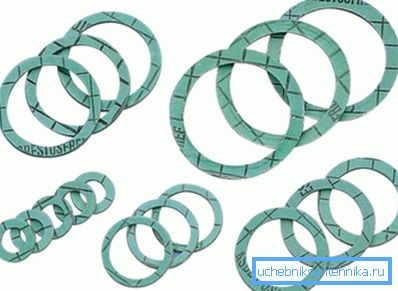

• Ущільнювачі - виготовлені з тефлону або іншого полімеру кільця особливої ​​форми, які забезпечують герметизацію каналу, коли механізм знаходиться в закритому стані.

Зверніть увагу! Наявність відповідних ущільнювачів є вирішальним фактором, який забезпечує успіх при проведенні ремонту. Так що по можливості при покупці крана варто придбати комплект таких деталей, оскільки вони зношуються швидше за все.

• Затворний куля - металева сфера з наскрізним отвором, яке, власне, і пропускає через себе вміст труби. Потрібно відзначити, що ГОСТ на кульовий кран передбачає наявність як повного проходу (діаметр отвору відповідає діаметру труби), так і суживающегося проходу. При виборі моделі для установки варто додатково уточнити цю особливість.
• Шток, який контролює рух затвора сфери.

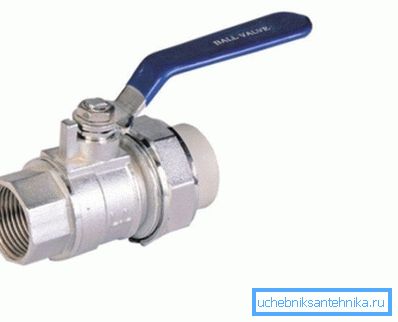

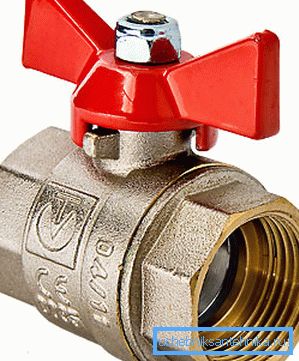

• Рукоятка, що використовується для відкривання і закривання крана. Залежно від моделі, пристрій може бути укомплектовано як стандартної для крана «метеликом», так і рукояткою типу важеля, що дозволяє управляти конструкцією з меншим зусиллями.

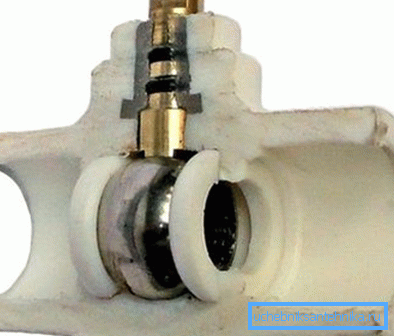

Працює дана система досить просто: при повороті ручки сфера обертається, і просвіт отвору в сфері поєднується з просвітом труби. Чим більше частка цього поєднання, тим вище натиск вмісту.

експлуатація кранів

Методика підбору і установки

Перш ніж придбати і встановити такий виріб, необхідно розібратися з цілим списком параметрів.

Нижче ми наведемо рекомендації, які дозволять вам уникнути проблем, пов'язаних з виходом крана з ладу при експлуатації.

• Перше, на що потрібно звертати увагу - це конструкція з'єднання. Згідно з твердженнями фахівців, натяжна тип забезпечує велику герметичність, ніж Сальникова, тому віддавати перевагу варто саме таким виробам.

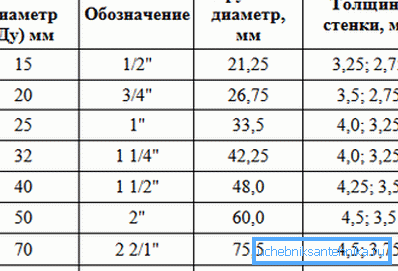

• Далі дивимося на діаметр. Важливо, щоб перетину самого вентиля і труби ідеально збігалися, так що уважно вивчаємо маркування. Так, для тридюймового трубопроводу підбираємо муфтовий кульовий кран Ду80.

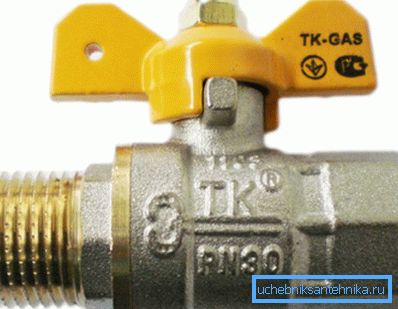

• Наступне - тип різьби. У продажу можна знайти моделі з будь-якими комбінаціями зовнішньої і внутрішньої нарізки (муфта-муфта, муфта-штуцер, штуцер-штуцер), так що дуже важливо заздалегідь продумати, яка саме модель нам потрібна.

• Нарешті, на деяких виробах вказується бажаний напрямок водного потоку. Якщо ви вибрали саме такий кран, то встановлювати його варто відповідно до маркування: так робота запірної частини буде більш надійною.
• Нарешті, варто подивитися на ручку. Її розмір повинен дозволяти без перешкод повністю відкривати і закривати кран, так що в тісних просторах (наприклад, в сантехнічному коробі) краще використовувати рукоятки-«метелики».

Вироби для труб муфтового типу монтуються своїми руками не складніше, ніж будь-які інші:

• На різьбу наметовому сантехнічну підмотування, що забезпечує герметизацію з'єднання.
• Встановлюємо кран, загвинчуючи кріплення вручну.
• Потім остаточно затягуємо з'єднання, використовуючи розвідний ключ, після чого перевіряємо герметичність.

Зверніть увагу! Не обов'язково виконувати затяжку на всю довжину трубного різьблення, оскільки в деяких випадках це може привести до руйнування з'єднання під надмірним навантаженням.

самостійний ремонт

Однією з неприємних особливостей муфтових конструкція є складність їх ремонту. Втім, якщо знати як (і мати під рукою запасний комплект кілець ущільнювачів), то відремонтувати можна навіть триходовий кран з досить примхливим механізмом.

Інструкція така:

• Демонтуємо виріб, оскільки ремонт зажадає досить складних маніпуляцій. Якщо у нас правильно встановлений кульовий кран - муфта повинна відкрутитися без надзусиль і пошкоджень.
• Відкручуємо фіксатор рукоятки, після чого знімаємо її з напрямних.
• Використовуючи розвідний ключ, розкручуємо сам корпус крана. Тут потрібно бути акуратним, оскільки зусилля знадобиться велика, але при цьому слід не пошкодити різьблення.

• Виймаємо сферу і кільця ущільнювачів, після чого уважно оглядаємо всі деталі.
• Якщо куля не має пошкоджень, то відремонтувати виріб можна. Для цього виконуємо заміну кілець, встановлюючи нові тефлонові прокладки відповідного діаметру.

Зверніть увагу! У ряді випадків заміни вимагає і сам куля, але зазвичай при цьому стан корпусу теж залишає бажати кращого. Так що варто встановити новий виріб з достатнім запасом міцності.

• Виконуючи операції в зворотному порядку, збираємо кран і встановлюємо його на місце. Контролюємо якість виконання робіт, здійснюючи пробне подачу води.

висновок

Вибрати, встановити і навіть відремонтувати прохідний муфтовий кульовий кран може не тільки професійний сантехнік. Якщо вивчити викладені вище рекомендації, а також переглянути відео в цій статті, то з таким завданням впорається будь-який майстер, що володіє вправністю і терпінням.
