Муфтовий кульовий кран 11б27п1: пристрій, характеристики,

Що являє собою латунний кульовий муфтовий кран 11б27п1? Як він влаштований? Як виглядають сучасні кульові крани на тлі конкуруючих рішень? Де вони можуть застосовуватися? Давайте розбиратися.

Як це працює

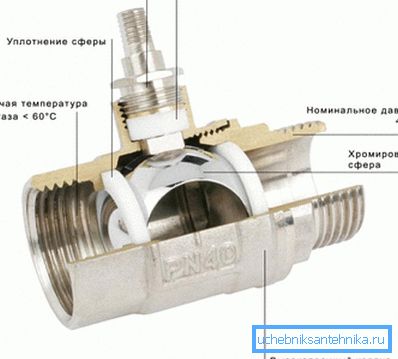

Латунні кульові муфтові прохідні крани марки 11б27п влаштовані цілком традиційно для цього типу запірної арматури.

• Головний елемент вентиля - латунний куля з наскрізним отвором. Залежно від його положення витрата робочого середовища через корпус відкривається або перекривається.

Корисно: як і всі інші типи вентилів, кульові не призначені для дроселювання (регулювання прохідності). У них всього два робочих положення - відкритий і закритий. Коли вентиль працює в напіввідкритому положенні, корпус між кільцями ущільнювачів поступово заповнюється шлаком.

• Горезвісні кільця ущільнювачів з матеріалу з низьким коефіцієнтом тертя охоплюють кулю з двох сторін, забезпечуючи герметичність в закритому положенні.
• Шток проходить через отвір в корпусі і ущільнюється подобою сальника - полімерним кільцем, підгорнутим зверху шайбою.
• Шайба фіксується на штоку рукояткою (важелем або метеликом) і гайкою.

Характеристики

Технічні характеристики кульового муфтового крана 11б27п1 теж досить стандартні.

Ймовірно, до сухих цифр варто додати кілька коментарів:

• Матеріал корпусу і кулі виключно стійкий до електрохімічним процесам. Латунь не утворює гальванічної пари ні з одним із застосовуваних металів.
• Термостійкість фторопласта дозволяє йому працювати не тільки у внутрішніх інженерних системах будівель, де максимальна температура будівель обмежена 95 - 105 С, але і в теплотрасах і елеваторних вузлах з температурою подачі до +150 С. Власне, кульовий муфтовий кран 11б27п ДУ15 РУ16 часто використовується в якості контрольного вентиля в елеваторі.

Реальний термін служби вентиля в штатних умовах експлуатації в пару-трійку раз вище розрахункового. Попросту кажучи - встановивши його, ви навряд чи в осяжному майбутньому будете змушені купувати заміну.

Нормативні документи

Які ГОСТ на кульовий муфтовий кран 11б27п1 діють в даний час?

• Матеріал корпусу, штока і кулі відповідає ГОСТ 15527-2004 Оброблювані тиском мідно-цинкові сплави.
• Матеріал рукоятки повинен відповідати ГОСТ 1583-93 Алюмінієві ливарнісплави.
• Кліматичне виконання вентиля оцінюється по ГОСТ 15150-69 УХЛ 4, а герметичність - по ГОСТ Р 54808.
• Нарешті, виріб в цілому повинно відповідати вимогам міждержавного стандарту ГОСТ 21345-2005 Циліндричні, конусні і кульові крани, прийнятого 12 державами колишнього СРСР.

Нюанс: останній стандарт регламентує виробництво запірної арматури для робочих тисків не вище 250 атмосфер. Для надвисоких тисків - свої вимоги.

Згадаємо пару ключових вимог ГОСТ 21345-2005.

1. Ефективний діаметр (розмір наскрізного паза в кулі) вентиля розміром до ДУ 350 включно повинен бути не менше 95% від діаметра вхідного отвору корпусу.

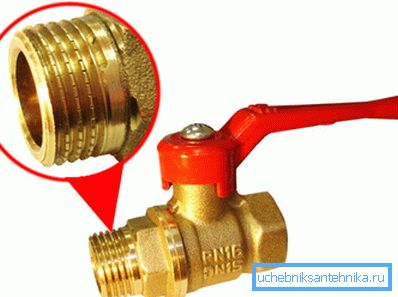

2. Дефекти різьблення, що виводять її за межі середнього діаметра, не повинні мати загальну довжину понад половини витка. При цьому дефекти не повинні перешкоджати виконанню нарізного сполучення труб.

Однокласники

Поряд з кульовими, в магазинах сантехніки можна зустріти пробкові та гвинтові вентиля. Давайте порівняємо з ними досліджуване нами виріб.

пробкові

Корковий вентиль вимагає для зміни положення пробки значного зусилля: латунні або чавунні поверхні дотичних деталей мають досить велику площу. У разі кульового крана ковзання нікельованого кулі з ідеальною поверхнею по сідла з полімеру з вкрай низьким коефіцієнтом тертя скільки-небудь помітного опору натискання на важіль не робить.

Сальникова набивка коркового крана починає текти при першому ж повороті пробки. Сальник неминуче виробляється навіть при просте: будь-який слюсар підтвердить, що для відсутності течі його доводиться набивати раз в пару років. Полімерний ущільнювач кульового крана не вимагає обслуговування в принципі.

гвинтові

Проблеми з ущільненням актуальні і тут. Використання гумових кілець ущільнювачів не вирішує їх повністю: гума з часом втрачає еластичність і дає течі.

Крім того, пристрій гвинтового вентиля забезпечує власника рядом ексклюзивних проблем.

• Складна форма контуру збільшує гідравлічний опір і сприяє накопиченню під клапаном шлаку.

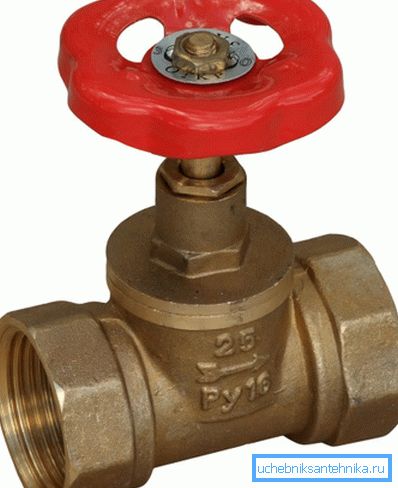

• Вентиль потрібно ставити стрілкою у напрямку струму води. Зворотний струм може відірвати клапан.

• Гумова прокладка на клапані має обмежений термін служби (рідко більше 3 - 5 років). Суцільнометалевий же клапан не перекриє воду, якщо між ним і сідлом потрапить хоч одна піщинка.

Жодна з перерахованих проблем для кульової конструкції не актуальна.

Висновок трохи передбачуваний: конкуренти не мають шансів. Якщо ви збираєтеся своїми руками монтувати водопровід або опалення, очевидна інструкція - зупинити свій вибір саме на кульових кранах.

застосування

Які розміри кранів затребувані при монтажі сантехнічних комунікацій в будинку або квартирі? Де саме їх варто застосовувати? Наведемо кілька прикладів.

Кульовий муфтовий кран 11б27п1 діаметром 15 мм використовується:

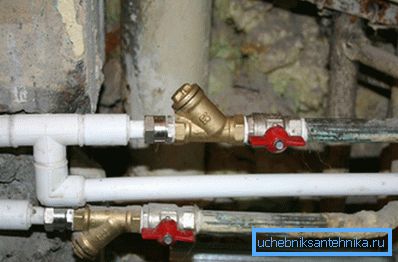

• На вводах ХВП і ГВП в квартиру.

• В якості контрольного вентиля для замірів температури і тиску.
• На виразках в водопровід окремих сантехнічних приладів (бачка унітазу, умивальника, мийки і т.д.).

Кульовий муфтовий кран 11б27п1 діаметром 20 мм використовується для відсікання від опалювального контуру окремих опалювальних приладів. Він же може ставитися на перемичку перед радіатором.

Капітан Очевидність нагадує: якщо одночасно перекрити і перемичку, і підводки батареї, циркуляція в стояку повністю зупиниться. Незабаром до вас прийдуть сусіди на чолі зі слюсарем і стануть вимовляти злі, образливі слова.

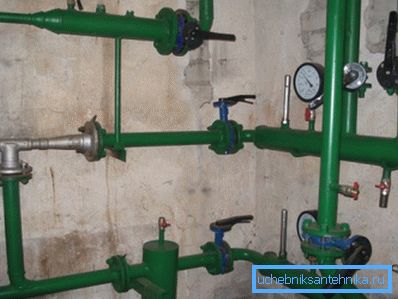

Кульовий муфтовий кран 11б27п1 діаметром 25 мм монтується на стояках водопостачання та опалення, на скидах елеваторного вузла та на вхідних патрубках котла.

Кульовий муфтовий кран 11б27п1 діаметром 32 мм може використовуватися на стояках в багатоповерхових будинках і на розливі опалення для відсікання окремих ділянок контуру.

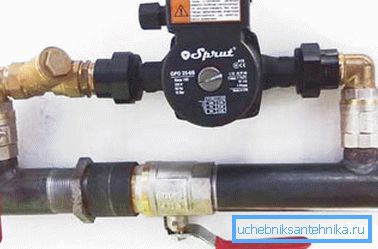

Кульовий муфтовий кран 11б27п1 діаметром 40 мм застосовується в гравітаційної системі опалення (при врізки насоса він розриває байпас). Він же поряд з вентилями більшого діаметру може ставитися в водомірні вузли і на врізки ГВС в елеваторах.

висновок

Сподіваємося, що наше знайомство з представником вітчизняного сантехнічного обладнання було досить інформативним. Додаткові тематичні матеріали читач зможе вивчити, переглянувши відео в цій статті. Успіхів!
