Навіщо потрібна плита перекриття колодязя
Хоча монтаж колодязя досить простий в технічному відношенні, але це все-таки дуже трудомісткий процес, що вимагає великих фізичних витрат. У зв'язку з цим, щоб продовжити його експлуатаційний ресурс, використовується плита перекриття на колодязь, хоча деякі чомусь просто називають її кришкою.
Це відноситься як до водорозбірних споруд, так і каналізаційних і газових комунікацій, де для зміцнення стовбура шахти використовуються бетонні кільця - саме про це піде мова нижче, а також ви зможете подивитися тематичної відео в цій статті.
Про перекриттях
Примітка. Бетонна плита перекриття каналізаційного колодязя або будь-який аналогічної конструкції служить не для його повної закупорки, а для можливості установки металевого (залізобетонного) люка. Як правило, розміри плити перекриття колодязів підбираються під кільце, але іноді така плита може бути квадратної - тоді на поверхні ми бачимо тільки бетонований майданчик з люком.
Габарити
| Найменування виробу | Розміри в см | Вага в кг | Орієнтовна ціна в руб | |
| D | H | |||
| ПВК-8 | 100 | 15 | 200 | 1 280 |
| ПВК-10 | 120 | 15 | 280 | 1770 |
| П-10 | 120 | 15 | 280 | 940 |
| П-10 кв | 120 | 15 | 320 | 2400 |
| П-12 | 140 | 15 | 500 | 1560 |
| П-15 | 170 | 15 | 710 | 2250 |
| П-15 кв | 170 | 15 | 940 | 6800 |
| П-15 ц | 170 | 15 | 710 | 2650 |
| П-20 | 220 | 15 | 1300 | 3870 |
| П-20 кв | 220 | 15 | 1800 | 13100 |
| П-20 ц | 220 | 15 | 1300 | 4250 |
| П-25 * | 275 | 15 | 2800 | 14100 |
* Примітка. Плита негабаритних.
Загальні правила
- Як вже було відмічено раніше, розміри плити перекриття колодязя бажано підбирати строго за розміром кілець - в таких випадках гарантується не тільки естетика, але і безпеку виробництва. У тих випадках, коли шахту викладають цеглою, її перетин виходить квадратним, тому такі кришки бувають чотирикутної форми.
- Залізобетонне перекриття колодязя встановлюється поверх останнього (верхнього) кільця, але в тих випадках, коли проведена цегляна кладка, її встановлюють на фінішний ряд цієї самої кладки.
- Для підвищення міцності інструкція вимагає, щоб між плитою і кільцем (кладкою) наносився цементно-пісочний розчин для фіксації. Після монтажу в отвір встановлюють металевий люк, який складається з опорного кільця і кришки для колодязя, дозволяючи підняти вхідний отвір над грунтом, що перешкоджає затікання брудної води з поверхні.
- При монтажі колодязів застосовуються автокрани, так як маса кілець і самих перекриттів досить велика, щоб встановлювати їх вручну.
- Саме перекриття, згідно ГОСТ 8020-90, виготовляється з важкого бетону, де його класність по міцності на стиск може бути не нижче В22,5 (М300), а по водонепроникності W Для металевого каркаса тут використовується арматура класу А-I, A-III , Bp-I. Марка морозостійкості (кількість циклів замерзання-відтавання) повинна бути не нижче F-100, тобто не менше 100 цих самих циклів.

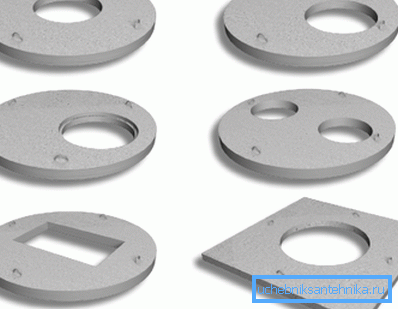

- Залежно від діаметра кільця, підбирається і розмір плити, і ви бачите їх на таблиці вище, до того ж, цей розмір може відповідати не тільки діаметру, але і діагоналі квадрата. Отвір для металевого або залізобетонного люка може бути, як посередині, так і зміщеним ближче до краю.
- Така конструкція практично (згідно природним атмосферним умовам) не боїться перепадів температури (навіть якщо вони досить різкі) вогкості і вологи. Вони здатні витримувати великі механічні навантаження від проїжджаючого по ним транспорту, зберігаючи при цьому своє первісне стан і форму. Використання при їх виготовленні важкого бетону робить їх дуже масивними (іноді близько або більше 2-ух тонн), що не дозволяє їм зрушитися з місця під тиском коліс дорожнього транспорту.
Стандартний монтаж
Примітка. Металева (бетонна) кришка люка повинна встановлюватися виключно на опорне кільце. На плиту її встановлювати категорично заборонено!
Згідно ГОСТ 8020-90 3.900.1-14 випуск 1. Вироби залізобетонні для круглих колодязів водопроводу і каналізації монтаж люків проводиться конструкцію з певними характеристиками. Ці правила діють ще з часів Радянського Союзу і їх порушення може призвести до дорожньо-транспортних пригод та навіть у втраті людських життів.
Основне призначення опорного кільця (КО) полягає в тому, щоб захистити конструкцію при перерозподілі питомого навантаження. За рахунок КО таке навантаження слабшає, як мінімум, в десять разів, забезпечуючи тим самим вільний проїзд автомобільної і навіть гусеничної техніки.
Суворо забороняється використання КО зроблених своїми руками, але тільки сертифікованих, тобто, виготовлених в заводських умовах. Також не можна використовувати замість них цегляну кладку або різні литі пристосування з цементу.

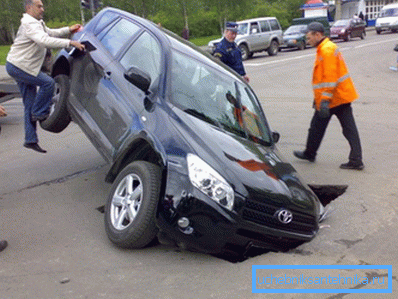

На превеликий жаль, у нас часом комунальні служби, точніше їх будівельні бригади, нехтують такими нормами, що призводить до таких наслідків, як ви бачите на фото вгорі.
В умовах впливу вологи і навантаження від проїжджаючого транспорту саморобний КО починає руйнуватися, від чого люк колодязя просідає нижче дорожнього покриття. Це призводить до того, що навантаження розподіляється нерівномірно і може лопнути не тільки люк, але сама бетонна плита.
висновок
Перекриття для колодязів, точно так же, як і люки з опорними колодязні кільця, є обов'язковою їх складовою при експлуатації, причому, не тільки на дорогах, а й на під'їздах до будинків, тротуарів і так далі. Такий запобіжний захід цілком обгрунтована, так як разом з нею усувається небезпека потрапити туди випадковим чином - просто провалитися, не помітивши отвори.
