Оголовок для свердловини самому

Оголовок свердловини - це один з її важливих конструктивних елементів, головною функцією якого є герметизація джерела, що захищає його від попадання ґрунтових вод, сторонніх предметів та інших забруднюючих речовин. Також він служить для кріплення насосного обладнання, водопідйомною труби і електрокабеля. Через пристрій оголовка роблять виміри рівня води в свердловині. У продажу існують оголовки заводського виготовлення з поліетилену, металу, але не завжди є можливість їх купити, в цьому випадку простіше виготовити його своїми руками.

конструкція

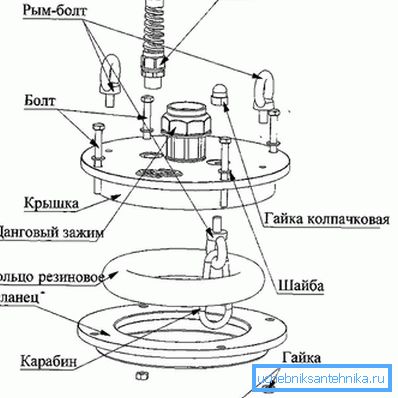

Типова конструкція оголовка складається з гирлового патрубка і опорної плити, які з'єднуються між собою за допомогою болтів і гайок. Гирлової патрубок бетонується в фундамент гирла свердловини. Розмір оголовка залежить від діаметра свердловини та маси насосного і водопідйомного обладнання. Чим більше ці параметри, тим потужнішим має бути оголовок. Він надійно бетонується, так як буде приймати і згладжувати вібрацію від роботи насоса.

Якщо свердловина обладнана кондуктором, то опорна плита може кріпитися безпосередньо до нього через проміжний фланець, для герметизації стикового з'єднання використовується гумова або паронітові прокладка у вигляді кільця.

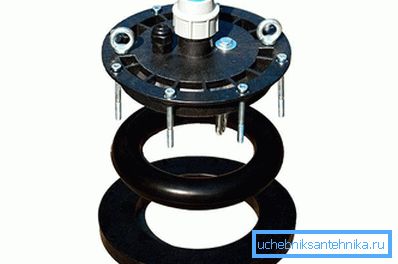

Як правило, оголовки виготовляються металевими або чавунними, але для малогабаритних свердловин можна використовувати і заводські пластикові. Вони мають більш привабливу ціну, але застосовувати їх є сенс тільки тоді, коли свердловина глибиною до 30 м і маса насоса з водопідіймальні трубами не перевищує 200 кг.

виготовлення

Оголовок на трубу встановлюється без особливих труднощів, але перед тим, як зробити його, необхідно подбати про наявність деяких витратних матеріалів. Вам знадобляться:

• патрубок (відрізок труби) діаметром на кілька сантиметрів більше, ніж обсадная труба;
• зганяння такого ж діаметру, як і труба від насоса;
• патрубок на 1/2 для прокладки кабелю;
• листова сталь, товщиною 8-10 мм для виготовлення кришки і фланця;
• товста гума або пароніт для виготовлення прокладки, товщиною 3-10 мм;
• рим-болт (це болт з жорстко з'єднаним металевим кільцем) в кількості 3 шт., для демонтажу кришки оголовка і для кріплення троса, який утримує насос;
• чотири затяжних болта з гайками.

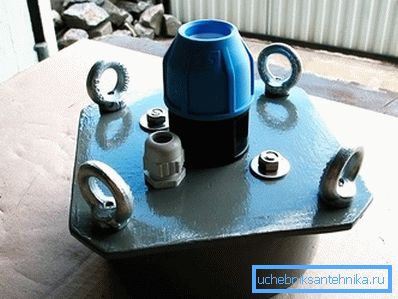

Спочатку з металевого листа вирізається кришка і фланець круглої або квадратної форми. У шматку, що буде виконувати функцію фланця, робимо отвір під діаметр гирлового патрубка. У шматку для кришки просвердлюємо отвір під патрубок для підключення водопідйомною труби і під гільзу для кабелю. В пластині свердлимо отвори для кріпильних болтів і рим-болтів. Фланець приварюють до гирлової трубі. У кришці оголовка приварюють зганяння для приєднання водопідйомною труби і патрубок для кабелю, прикручуємо або приварюють римболти: два зверху кришки, один - з нижньої.

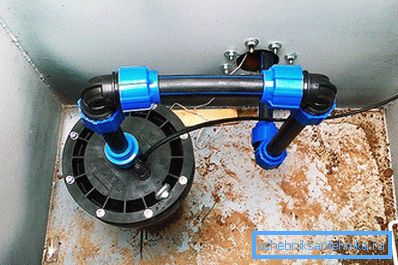

монтаж оголовка

При монтажі оголовка дуже часто допускається помилка, яка полягає в тому, що його монтують на обсадної трубі, а це робити вкрай небажано. Якщо змонтувати оголовок на обсадної трубі, це може привести до таких неприємностей:

• вібрація, яка передається від насоса до обсадці, руйнує затрубних цементацию, що, в свою чергу, збільшує ризик потрапляння забруднень в свердловину;
• руйнування затрубного простору, веде до зниження терміну експлуатації свердловини.

Установка оголовка на обсадних труб може бути виправдана тільки в тому випадку, якщо свердловина:

• використовується періодично;
• має невелику глибину і використовується насос невеликої маси.

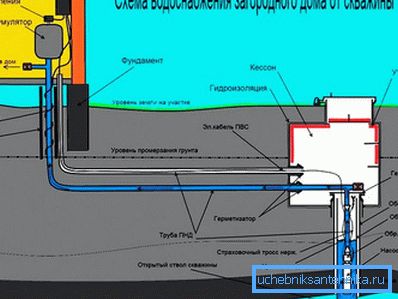

Оголовок повинен монтуватися нижче промерзання грунту, це краще робити в колодязі з ЗБВ або цегли. Перед монтажем робиться бетонну основу для гирлового патрубка, куди він монолітиться. Обсадна труба повинна виступати над верхом бетонної основи на 20 см.

Маса бетонного підстави повинна в 1,5 рази перевищувати масу насоса з водопідйомними трубами і водою.

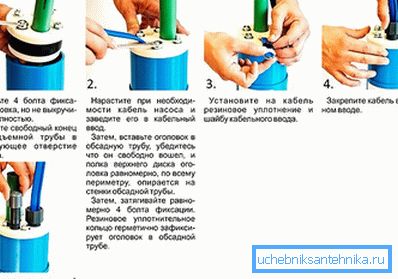

Монтаж насоса і водопідйомних труб можна виробляти через 3 дня (час схоплювання бетону). Порядок монтажу оголовка:

1. Спочатку потрібно приєднати до насоса трубу, кабель і трос необхідної довжини, все це стягнути хомутами.
2. Вільний кінець троса прикріпити до карабіна, який кріпиться до нижнього рим-болта. Через кришку оголовка протягнути кабель і водопідіймальну трубу.
3. Перед початком опускання насоса в свердловину на фланець покласти кільце ущільнювача. Після того, як опустимо насос, потрібно прикрутити кришку до фланця.

Для герметичності оголовка на кабель потрібно надіти термоусадочну муфту, яка потім сідає за допомогою будівельного фена на патрубок 1,2 ".

Для продовження терміну служби оголовка його потрібно прогрунтувати і пофарбувати.
