Підключення насоса до свердловини: особливості та етапи

Підключення свердловинного насоса - один з найважливіших і відповідальних етапів споруди системи автономного водопостачання. Від правильності підключення і запуску насосного обладнання буде залежати термін служби і нормальна робота системи.

Ми розповімо, як підключити насос до свердловини своїми руками.

Монтаж насосного обладнання

поверхневий

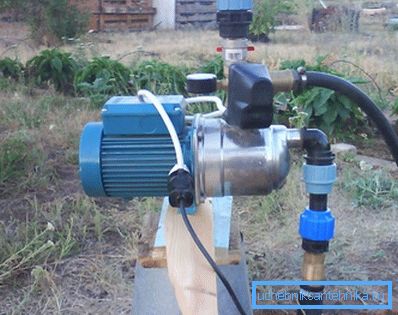

Зверніть увагу! Яке встановлюється на поверхні насосне обладнання дозволяє викачувати воду з невеликої глибини - не більше 8 - 9 метрів. Це обумовлено силою атмосферного тиску, яка не здатна підняти стовп вище, а якщо замість води використовувати ртуть, то висота стовпа складе 760 мм, яка відома як нормальний атмосферний тиск.

Тому дане обладнання використовується для обслуговування абиссинских свердловин і неглибоких колодязів, а також для відкачування води з підвалів, поливу та інших робіт.

Поверхневі насоси найчастіше представляють собою станції, до складу яких входить безпосередньо помпа з електродвигуном, гідроакумулюючих бак, система автоматичного пуску і відключення, реле тиску і манометр.

Зібрати саму станцію не представляє ніяких труднощів, для цього досить уважно прочитати інструкцію виробника і виконати прості маніпуляції, з'єднавши частини між собою.

Набагато більш відповідальне завдання - підключення поверхневого насоса до свердловини і його запуск.

Для зручності нашими фахівцями складена покрокова інструкція:

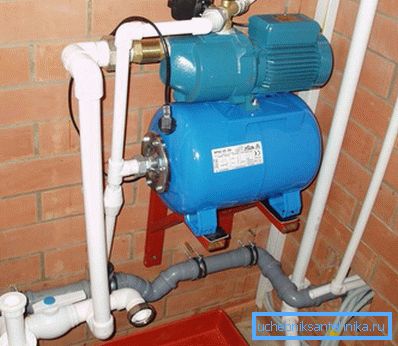

1. У тому місці, де буде стояти насосна станція, слід зробити надійний постамент або кріпильну арматуру, до якої слід жорстко прикріпити раму пристрою, на якій повинні бути присутніми кріпильні отвори або ніжки. Для зменшення вібрації і шуму під агрегат краще підкласти гумовий килимок;

1. Відрізаємо шматок ПНД-труби необхідної довжини, і з одного з кінців монтуємо на неї латунну або пластикову муфту з внутрішнім різьбленням, ніпель і зворотний клапан. Також не зайвою буде фільтруюча сітка грубої очистки;

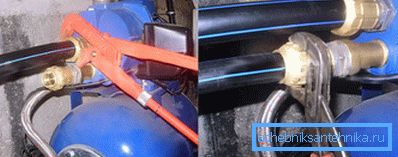

1. Інший кінець труби також постачаємо муфтою і приєднуємо до вхідного отвору нашої станції. Найчастіше такі отвори забезпечені внутрішнім різьбленням, яку слід ущільнити ФУМ-стрічкою або лляним ущільнювачем. Якщо необхідно (для ежекторних моделей) монтуємо шланг системи рециркуляції;

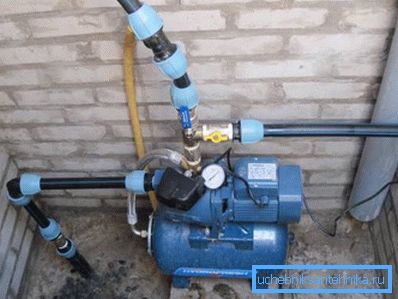

1. Далі підключаємо вихідний отвір насоса до водопровідних труб через кульові крани. Це може бути одна або кілька розводок, тому вам може знадобитися одинарне коліно або трійник. Для роботи використовуємо тільки якісні латунні або пластикові фітинги та муфти;

1. Включаємо штекер в розетку електроживлення 220 В / 50 Гц;
2. У спеціальний отвір на корпусі станції (зазвичай в районі помпи) заливаємо воду відповідно до рекомендацій виробника;

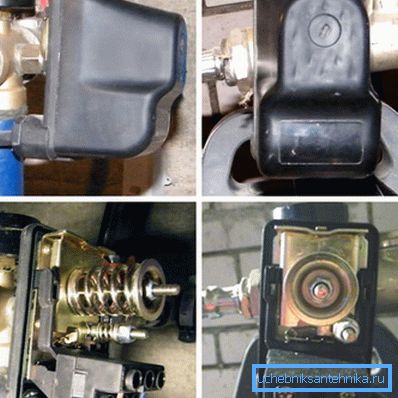

1. Виробляємо пуск апарату і чекаємо, поки не спрацює система автоматичного відключення. Після цього перевіряємо тиск в акумуляторному бачку по манометру і звіряємо його з паспортними даними. Якщо значення не збігаються, налаштовуємо реле тиску за допомогою спеціальних винятково в його механізмі;

1. Коли бак наповнений, відкриваємо крани і перевіряємо натиск і загальну роботу водопроводу і сантехніки.

Зверніть увагу! Перед тим, як підключити поверхневий насос до свердловини, переконайтеся в тому, що загальна довжина вертикальної і горизонтальної труби, що подає не перевищує гранично допустимих значень, зазначених в паспорті до пристрою.

погружной

Для закачування води з глибоких свердловин використовуються заглибні пристрої, які не обмежені висотою водяного стовпа і силою атмосферного тиску.

Їх установка відрізняється від монтажу поверхневих станцій:

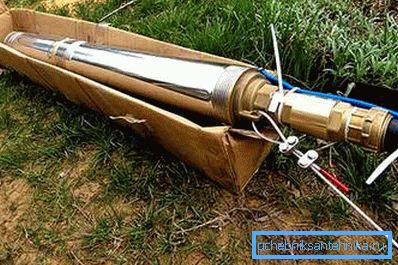

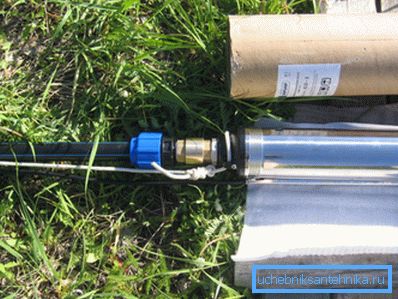

1. В першу чергу до насоса підключають водопідіймальну трубу з поліетилену низького тиску (ПНД). Для цього до її кінця приєднують сполучну латунну муфту, на яку накручують зворотний клапан. Потім беруть ніпель з подвійною зовнішньою різьбою і з його допомогою з'єднують клапан з вхідним отвором насоса;

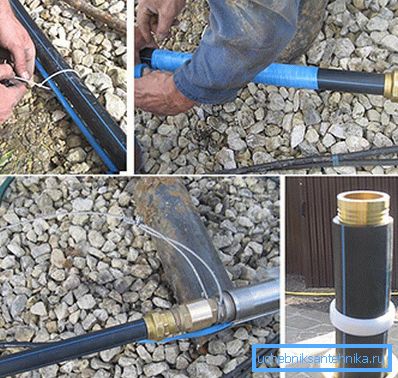

1. Далі до водопідйомною трубі хомутами або ізоляційною стрічкою приєднують електричний кабель живлення апарата через кожні три метри;

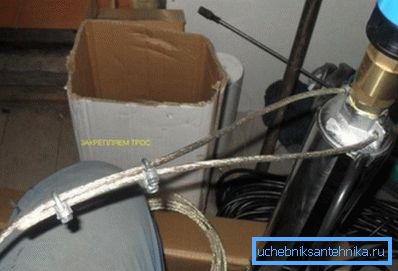

1. У комплекті до насоса зазвичай йде страхувальний трос з капрону або іншого матеріалу. Трос необхідно протягнути в кріпильні вуха на корпусі агрегату і закріпити двома (!) Зажимами;

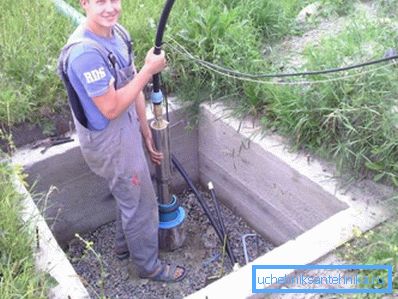

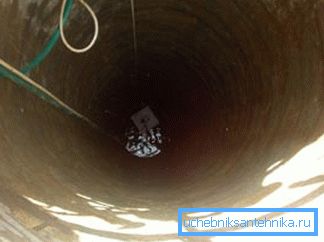

1. Потім насос разом з трубою, кабелем і тросом акуратно опускають в обсадних труб свердловини, при цьому намагаються не чіпляти стінки труби. Для страховки на корпус приладу можна надіти гумове кільце. Глибина занурення зазвичай приймається такий, щоб апарат знаходився на 2 - 3 метри нижче динамічного рівня води, але на метр-півтора вище дна забою;

1. Трубу протягують в отвір на оголовке свердловини і фіксують затискачами. Там же знаходиться кріплення для страхувального троса - кріпимо трос до цього кріпленню;

1. Закриваємо кришку свердловинного оголовка, що виходить кабель через гермоввод (зазвичай йде в комплекті) підключаємо до електромережі. Виробляємо пробний пуск насоса, якщо вода не пішла, втягуємо ротом повітря з труби для того, щоб спрацював зворотний клапан;

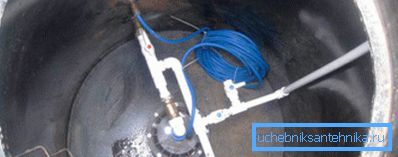

1. Після успішного запуску з'єднуємо водопідіймальну трубу з водопроводом.

Зверніть увагу! Якщо насос укомплектований внутрішнім зворотним клапаном, його слід все одно продублювати зовнішнім металевим пристроєм, так як внутрішні клапани ненадійні.

висновок

Підключення і пуск насосного обладнання - дуже важлива і відповідальна задача, від коректності виконання якої залежить нормальна робота системи, ціна якої дуже велика. Проте, впоратися з цією роботою можна самостійно, просто виконуючи крок за кроком відповідно до нашого керівництва. Щоб побачити процес безпосередньо, можна переглянути відео в цій статті.
