При облаштуванні системи колодязного водопостачання майстру доводиться вирішувати цілий ряд досить складних задач. І однією з них є підключення насосної станції до колодязя своїми руками - адже тільки при правильному встановленні та налаштуванні цього агрегату ми будемо отримувати воду без перебоїв і в необхідному обсязі.

Нижче ми розповімо про те, що собою представляють такі системи, а також детально опишемо процес їх монтажу.

компонування пристрою

Для підйому води з колодязів і неглибоких свердловин до 20 метрів, розташованих в приватних домоволодіннях, найчастіше використовуються або глибинні насоси, або автоматичні насосні станції. І саме другий варіант останнім часом стає більш популярним, оскільки до складу такої станції входить цілий комплекс обладнання, що забезпечує безперебійну роботу всієї системи.

Як правило, насосний агрегат комплектується такими деталями:

• Сам насос, найчастіше відцентрового типу. Пристрій відповідає за підйом води і транспортування її по трубопроводах.

Зверніть увагу! Іноді такий насос встановлюють на додаток до погружной помпи, особливо якщо є необхідність підняти воду з глибокого колодязя на верхні поверхи.

• Гідроакумулююча ємність, яка представляє собою бак, розділений мембраною на кілька секцій. Завдяки такій конструкції тиск в системі змінюється більш плавно, і автоматика, що відповідає за пуск насосної частини, включається рідше. Також використання акумулятора пом'якшує гідроудари, що позитивно позначається на стані всіх з'єднань.

• Реле тиску, що реагує на зміну в системі. Як тільки рівень тиску в трубопроводах і / або гидроаккумуляторе падає, реле запускає електродвигун помпи, і вода починає надходити в труби з джерела.
• Манометр для реєстрації змін.

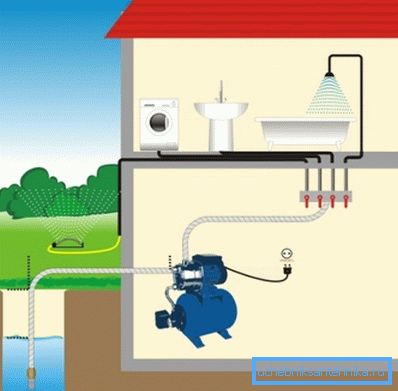

Для доставки води з колодязя або свердловини використовується система водозабору, яка представляє собою забірний шланг, обладнаний зворотним клапаном. На виході монтується центральний трубопровід, який з'єднує автоматичну станцію з будинком і всіма точками споживання.

Технологія монтажних робіт

вибираємо місце

Перш ніж почати роботи по установці насосного агрегату, необхідно вибрати відповідне місце.

Вимоги до нього наступні:

• По перше, система повинна розміщуватися в безпосередній близькості до джерела води. Це дозволить нам забезпечити максимально ефективний водозабір без втрат потужності.
• По-друге, пристрій необхідно захистити від впливу атмосферних опадів. Звичайно, більшість насосних станцій випускаються в герметичних корпусах, але на постійну роботу під дощем і снігом вони явно не розраховані.
• По-третє, місце установки повинне забезпечувати доступ до системи для налагодження і профілактичних робіт.
• Також не варто забувати, що електродвигун насоса видає досить сильний шум, тому в житлових приміщеннях монтувати їх не варто.

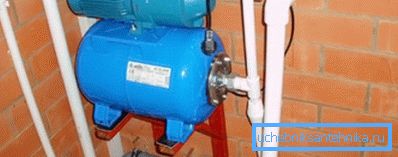

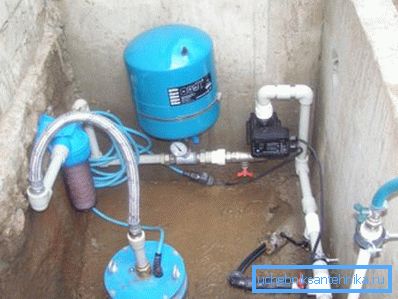

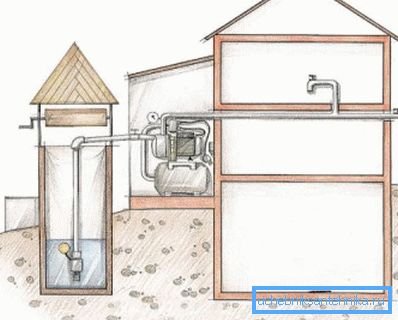

З цієї точки зору ідеальним місцем для монтажу будуть підвал будинку (якщо колодязь розташований в безпосередній близькості від фундаменту), приямок або кесон. Також можна розмістити керуючу станцію в самому колодязі, закріпивши її на спеціальній полиці під горловиною.

прокладаємо труби

Після того як місце монтажу вибрано, нам необхідно прокласти трубу від будинку до джерела води.

Інструкція по виконанню робіт в даному випадку досить проста:

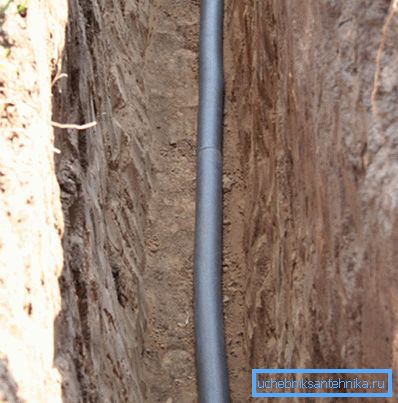

• Копаємо траншею з ухилом у напрямку до свердловині. Глибина траншеї повинна бути трохи більше глибини промерзання грунту - так ми захистимо трубу від освіти крижаних пробок.
• На дно траншеї засипаємо піщану подушку товщиною до 20 см.
• Укладаємо трубу, попередньо обернувши її теплоізоляційними матеріалами.

Зверніть увагу! В якості альтернативи утеплювача можна використовувати саморегулюючий нагрівальний кабель.

• У фундаменті проробляємо отвір, через яке заводимо трубу в підвал або підпілля.
• Приєднуємо трубопровід до внутрішньої розводці, ретельно теплоізоліруя всі ділянки в неопалюваних приміщеннях.
• Інший кінець труби приєднуємо до насосної станції через спеціальний фітінг із зворотним клапаном і сіточкою для очищення від зважених часток. Ціна такої деталі невелика, проте її використання істотно підвищує стабільність роботи системи.

підключаємо агрегат

Далі нам необхідно підключити і запустити сам агрегат.

Схема підключення насосної станції для колодязя досить проста, і реалізувати її можна при наявності навіть мінімальних навичок:

• Для початку готуємо підставу, на якому буде кріпитися сама станція. Найкраще для цього підійде невеликий подіум, складений з цегли або відлитий з монолітного армованого бетону. Мінімальна висота такого подіуму складає близько 20 см.
• Безпосередньо під ніжки агрегату варто підкласти гумовий килимок товщиною близько 10 мм. Пружний матеріал буде ефективно компенсувати вібрації, знижуючи знос устаткування і зменшуючи рівень шуму.
• Ніжки насоса встановлюємо на гумову прокладку і фіксуємо за допомогою анкерних болтів з широкими шайбами.

Далі необхідно приєднати водозабірних шланг.

Для підключення використовуємо:

• Дюймову муфту із зовнішнім різьбленням.
• Сталевий або бронзовий куточок із зовнішнім різьбленням.
• Відповідний по діаметру зворотний клапан, що забезпечує рівномірне надходження води в систему.
• Соедіненіе- «американку».

З'єднуємо всі деталі в єдину систему, підключаючи водозабірну трубу до насосної частини. При цьому необхідно стежити за герметичністю всіх стиків.

За цією ж методикою підключаємо виводить трубу. Як було зазначено раніше, тут можна встановити грубий фільтр з металевої сіточки.

Оптимізувати нашу систему можна, встановивши фільтр попереднього очищення перед насосної частиною. Використання цього недорогого пристрою дозволяє продовжити термін експлуатації насоса, оскільки потрапляють в проточну секцію частинки глини та піску є основним фактором зносу деталей.

Зверніть увагу! Відцентрові моделі страждають від неякісної води трохи менше, ніж вібраційні, однак і для них установка фільтра може вважатися вельми бажаною.

передпускова настройка

Після завершення робіт з гідравлічною частиною необхідно виконати первинну настройку всієї системи:

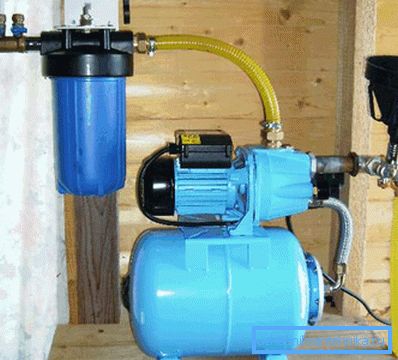

• Для регулювання тиску в насос через спеціальне технологічне отвір заливаємо близько двох літрів води.
• Виконуємо пробний пуск агрегату, фіксуючи момент запуску і зупинки системи. Оптимальний показник відключення - від 2,5 до 3 бар, включатися насосна частина повинна на 1,8 - 1,5 бар.
• Якщо відзначені відхилення від цих цифр, то необхідно відкрити кришку на реле тиску і відкалібрувати його шляхом обертання регулювальних гвинтів. Як правило, на них наноситься маркування, яка фіксує напрямок збільшення і зменшення показника.

Після того як регулювання буде закінчена, насос можна підключати для роботи в штатному режимі.

висновок

Наведена тут схема підключення насосної станції до колодязя або шпари є оптимальною з точки зору надійності і мінімізації трудовитрат. Звичайно, її можна вдосконалити, однак для новачка буде цілком достатньо і цієї інформації. Слідуючи рекомендаціям, а також вивчивши відео в цій статті, ви цілком зможете самостійно виконати монтаж і елементарну налаштування системи водопостачання.
