Підключення насосної станції до колодязя
Забезпечення інженерними комунікаціями заміських населених пунктів є проблемним моментом на більшості територій. Централізоване водопостачання, водовідведення, опалення можливо тільки в приміських селищах, прилеглих до мегаполісів. Рішення проблеми забезпечення населення водою знаходиться в руках самих громадян, які організовують автономні джерела водопостачання у себе на ділянці. Це може бути колодязь, свердловина на перші водоносні горизонти, артезіанська свердловина до водотривких горизонтів.
Витяг води з колодязя за допомогою відер досить трудомісткий процес. Можливість підключення різних технічних засобів дозволяє не тільки механізувати, але і повністю автоматизувати процес подачі води в будинок.
Щоб автоматизувати процес водопостачання, необхідно здійснити підключення насосної станції до колодязя.
Елементи насосної станції
Автономна насосна станція складається з наступних елементів:
- самовсмоктуючого відцентрового насоса, що забезпечує підйом води з колодязя на необхідну висоту;
- гідроакумулятора, що забезпечує пом'якшення гідроудару, підтримка тиску в трубопроводі (представляє собою ємність з мембраною і пневмоклапаном для закачування повітря);
- труб та трубопровідної арматури і з'єднувальних елементів;
- запірних і контролюючих елементів (вентилі, манометри, реле тиску, лічильники води і т.д.);
- фільтрів грубого і тонкого очищення.
Принцип роботи

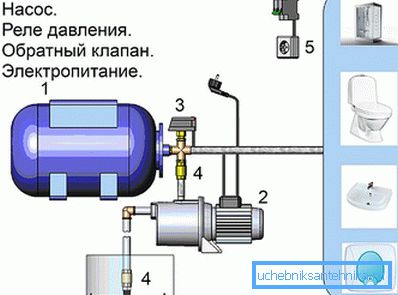

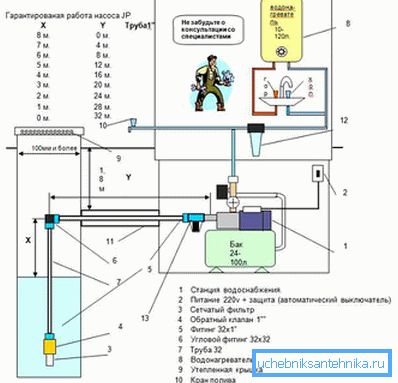

Загальна схема підключення насосної станції представлена на малюнку. З криниці всмоктуючий трубопровід йде до насосної станції. На кінці трубопроводу в колодязі розташовується зворотний клапан з сітчастим фільтром. Перед насосною станцією встановлюється запірна арматура і фільтр грубої очистки. На виході станції встановлюють манометр, зворотний клапан, фільтр тонкого очищення. Далі по напірному трубопроводу вода надходить споживачам.

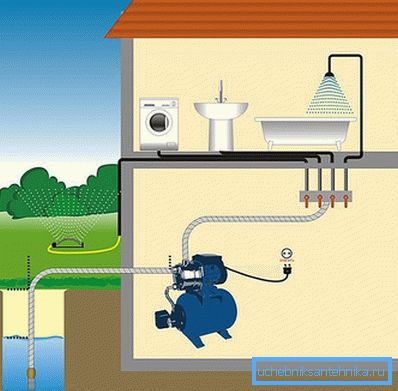

По трубопроводу з колодязя насос починає закачувати воду в гідроакумулятор. Заповнивши його до певного тиску, насос відключається. При відкритті крана вода під тиском надходить в змішувач, душ і інші пункти споживання води. При падінні тиску насос включається і починає знову закачувати воду з колодязя в гідроакумулятор. Таким чином, при регулюванні тиску в системі насос або працює, коли вода витрачається, або відключений, коли всі споживачі води перекриті.
Місце розміщення насосної станції
Перед монтажем станції слід визначитися з її місцем розміщення. Насосна станція повинна знаходитися на близькій відстані від колодязя. Трубопровід від колодязя до будинку повинен бути закладений нижче рівня промерзання грунту з утепленням і захистом від морозного здимання. Варіанти розміщення:
- Спеціальне підсобне опалювальне приміщення: окремий сарай, підсобне приміщення в будинку або в підвалі будинку. Найкращий варіант, так як дозволяє в будь-який час провести технічне обслуговування обладнання в теплому приміщенні.
- В кесоні, що представляє собою захисний колодязь, наявний нижче рівня промерзання грунту. Цей варіант менш поширений. Кесон утеплюється щоб уникнути промерзання грунту в сильні морози, щоб виключити перемерзання, пошкодження та вихід з ладу всього дорогого устаткування.
монтаж станції
При самостійному монтажі необхідно знати, як підключити станцію. Від правильності монтажу залежить надійність і термін служби системи водопостачання.
- Установка насосної станції. Вона може бути встановлена на Г-образному кронштейні, закріпленому на стіні приміщення, спеціальному подіумі на підлозі, де розташовується станція. Станцію розташовують, орієнтуючись на напрям трубопроводу до колодязя, щоб не було зайвих вигинів. Станція не повинна стикатися зі стіною. Під лапами станції можна встановити гумові прокладки для виключення вібраційного шуму при роботі.

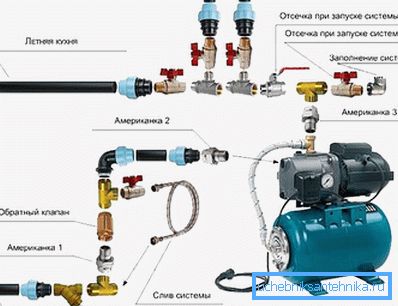

- Монтаж входу в станцію. Через перехідники до вхідного отвору в станції монтується фільтр грубої очистки, зворотний клапан, запірна арматура, муфта для переходу на пластиковий трубопровід.
- Монтаж всмоктуючої труби. На кінці трубопроводу, який знаходиться в колодязі, встановлюється металева сіточка і зворотний клапан. Для прокладки трубопроводу викопується траншея до глибини промерзання, в якій прокладається водопровід. Труби укладаються на піщану подушку і засипаються піском. При великій глибині промерзання трубопровід утеплюють. Труби заводять в будинок і приєднують до перехідної муфти.
- Монтаж вихідного трубопроводу. Гнучкий шланг від гідроакумулятора підключається до реле тиску. На виході жорсткими трубами приєднується фільтр тонкого очищення, зворотний клапан, запірна арматура, з'єднувальні муфти для напірного трубопроводу в будинку.
Перед пробним пуском в насосну станцію заливається вода. Це необхідно для того, щоб не допустити роботу насоса вхолосту.
Насос підключають до електромережі і запускають. Всі запірні елементи повинні бути відкриті. Всі з'єднання перевіряються на наявність протікань.
