Пластикові каналізаційні колодязі: особливості конструкції і

27-06-2018
Водопостачання

Для забезпечення доступу до трубопроводів з метою їх перевірки, профілактики та ремонту використовуються бетонні та пластикові колодязі для каналізації. Вибір того чи іншого варіанту при проектуванні каналізаційної системи обумовлюється особливостями експлуатації, фінансовими можливостями і рядом інших факторів.

Нижче ми докладно розглянемо саме пластикові вироби, а також приділимо увагу особливостям їх монтажу.

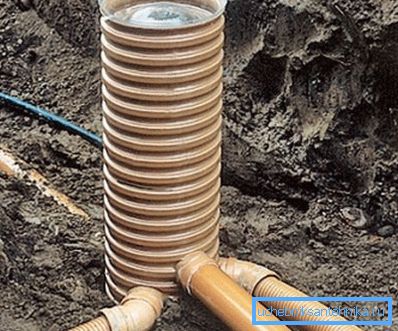

Виробів із пластику відрізняються міцністю і тривалим терміном служби

призначення колодязів

Як ми зазначили вище, головна функція будь-якого каналізаційного колодязя - забезпечити доступ до трубопроводу без проведення земляних робіт.

При цьому в залежності від місця розташування цієї деталі виділяють наступні групи:

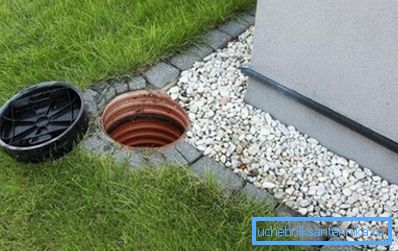

ревізійна шахта
  • Оглядові, вони ж ревізійні. Встановлюються на рівних ділянках трубопроводу через певний інтервал. Основна функція оглядових колодязів - дати можливість проконтролювати стан труби, і при необхідності визначити місце засмічення. Крок монтажу ревізійних точок для магістралей діаметром до 110 мм складає 20 метрів, до 150 мм - 35-40 метрів.
  • Поворотні. Як видно з назви, монтуються на ділянках, де каналізаційна труба повертає. Без них обійтися не можна, оскільки саме на поворотах швидкість потоку знижується, і зростає ризик утворення пробки.
  • Вузлові. Забезпечують перетин кількох магістралей. Найчастіше використовуються в промисловості, оскільки в приватному будівництві такі ситуації трапляються нечасто.
  • Перепадні. Застосовуються для оформлення з'єднання двох труб, які розміщуються на різній висоті.

Зверніть увагу! З метою економії потрібно облаштовувати багатофункціональні системи, об'єднуючи, наприклад, поворотну точку з місцем ревізії. У цьому випадку загальна вартість системи вийде трохи нижче.

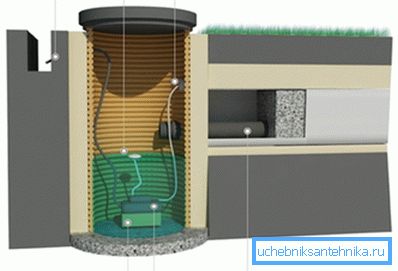

Дренажна система з обладнанням

Згідно з нормативними документами, подібні конструкції обов'язково встановлюються:

  • На ділянках повороту.
  • При з'єднанні декількох труб або в місці стиковки труби з магістраллю.
  • У місці зміни діаметру або ухилу труби.

Як бачите, спектр застосування даних деталей досить великий. Нижче ми постараємося розібратися в усіх нюансах їх конструкції.

Вироби із пластику

матеріали

Як ми зазначали вище, колодязі для каналізаційних мереж можуть проводитися як із залізобетону, так і з пластику. При цьому саме полімерні вироби останнім часом користуються найбільшою популярністю.

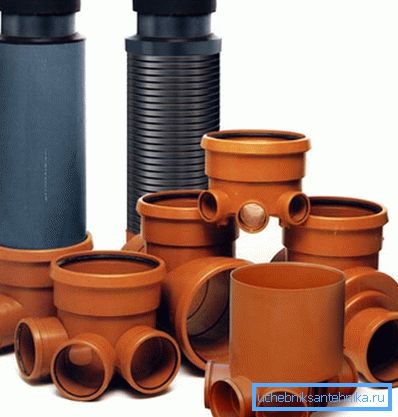

Типові вироби з ПВХ

На сучасний ринок подібні конструкції вийшли близько 20 років тому. На сьогоднішній день вони замінили бетон приблизно в 40% каналізаційних мереж Європи. У нас цей показник істотно нижчий (сподіваємося - поки), але поступово частка пластикових оглядових шахт підвищується.

Для виробництва даних деталей можуть використовуватися такі синтетичні матеріали:

  • полівінілхлорид. Відрізняється високою міцністю, однак при сильному зниженні температури стає крихким.
  • поліетилен. Еластичний, але погано переносить тривалі статичні навантаження, втрачаючи міцність на згинах.
  • поліпропілен. Володіє високими експлуатаційними складами, однак висока ціна виступає обмежуючим фактором при поширенні цих виробів.

Також відносно недавно набули популярності системи на основі комбінованих матеріалів і пристрої, у яких несучими елементами виступають труби великого діаметру. Прикладом можуть служити колодязі каналізаційні пластикові з труб КОРСІС, гофровані корпусу яких забезпечують відмінну несучу здатність.

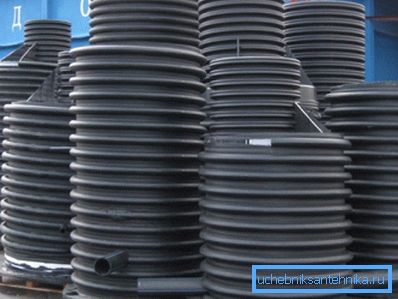

Вироби на базі труб КОРСІС

особливості конструкції

Типовий колодязь складається всього з декількох деталей:

  • Горловини, яка монтується врівень з поверхнею землі. Зазвичай горловина забезпечується кріпленням для установки люка. (Див. Також статтю Особливості пластикового люка для колодязя.)
  • Шахти, що з'єднує горловину з нижньої, робочою частиною.
  • Лотка, в якому здійснюється з'єднання проведених труб.

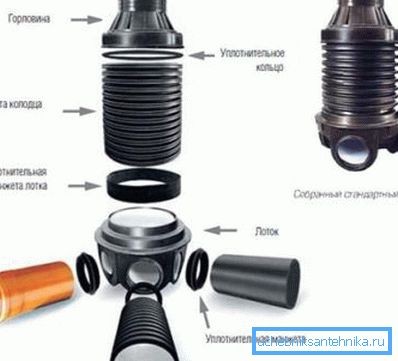

Типова схема пристрою

Що стосується конструктивних схем, то їх також трохи.

До найбільш часто зустрічається елементів конструкції відносять такі:

  • Телескопічна трубка, що вільно переміщається щодо шахти. Використання телескопа з сідловиною для монтажу люка дозволяє монтувати колодязь на потрібній глибині, полегшуючи позиціонування деталей.
  • Конічна частина з'єднує лоток з шахтою або горловиною. Застосування конічних перехідників дозволяє монтувати великі лотки під люками стандартного розміру.
  • Тіло колодязя може бути як суцільним (тоді для його виготовлення використовується труба), так і збірним. Збірні конструкції складають з кілець, які герметично з'єднуються один з одним на етапі монтажу.
  • Нижню частину лотка часто поєднують з кинеться - спеціальним перехідником для декількох труб. Кине потрібно підбирати в залежності від конфігурації каналізаційної мережі, щоб у нас не залишалося вільних патрубків.

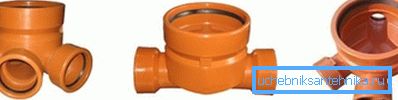

Фото кине різної конфігурації

переваги вироби

Описаний вище конструкції мають ряд переваг, які дозволяють їм поступово витісняти з ринку бетонні вироби аналогічного призначення.

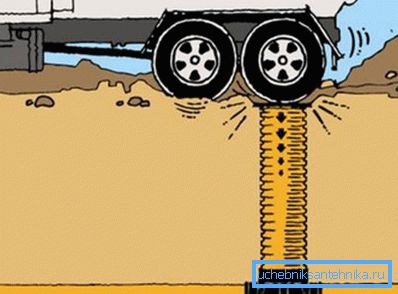

Еластичність матеріалу запобігає поломки
  • Корпус відрізняється високою механічною міцністю.
  • Стінки труб і лотків стійкі до впливу хімічно активних речовин.
  • Конструкція горловини, шахти і кинеться дає можливість реалізувати практично герметичні з'єднання з мінімальними затратами.
  • Використання пластика в якості основного матеріалу, а також застосування гофротруб для виготовлення несучих елементів дозволяє виробляти конструкції самої різної форми і розміру.
Великогабаритний пластиковий каналізаційний колодязь з дном 1800 мм для великих трубопроводів
  • Відносно невелика маса виробів істотно полегшує монтаж.

технологія установки

Якщо ви зробили вибір саме на користь пластика і придбали колодязь, габарити якого відповідають вашим завданням, його можна встановити своїми руками.

Алгоритм дій в цьому випадку такий:

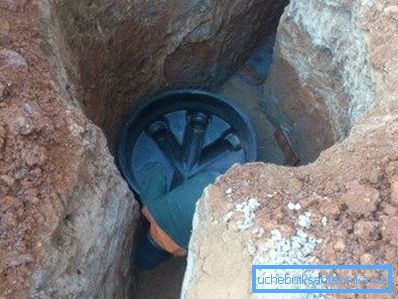

Монтаж днища в котловані
  • Для початку викопуємо котлован, глибина якого на 30 см перевищує висоту колодязя.

Порада! Необхідно підібрати глибину так, щоб прокладені трубопроводи входили в кине без перепаду висоти. Робити це краще ще на етапі проектування всієї системи.

  • Дно котловану ретельно вирівнюємо. На вирівняну поверхню насипаємо шар піску, змішаного з гравієм. Товщина шару після трамбування повинна скласти до 20 см.
  • Поверх піщаної подушки заливаємо бетонну стяжку. Товщина стяжки становить від 50 до 100 мм.
  • Після висихання бетону встановлюємо днище колодязя або лоток з кине. До кинете приєднуємо труби, забезпечуючи герметичність всіх стиків допомогою гумових муфт.

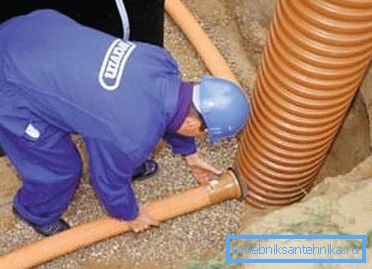

приєднання труб
  • При необхідності виконуємо підрізування горловини до потрібного рівня. Як правило, матеріал добре ріжеться звичайною пилкою.

Порада! Розпил слід проводити по середній лінії виступає ребра гофротруби.

  • З'єднуємо днище з вертикальною частиною (телескопічною трубою або гофрованої горловиною), герметизируя стик силіконом. Зверху встановлюємо обід і кришку люка. (Див. Також статтю Пластикова кришка для колодязя: як встановити.)

Далі нам необхідно засипати зазор між стінками котловану і самим колодязем. Інструкція рекомендує проводити засипку пошарово, піщано-гравійної сумішшю з додаванням глини.

висновок

Каналізаційні колодязі з пластика є повноцінною заміною традиційним бетонним конструкціям. Більш того, по ряду параметрів (довговічність, простота в монтажі і т.д.) вони серйозно перевершують системи із залізобетонних кілець. Детально вивчити ці вироби ви зможете, переглянувши відео в цій статті.
