Подвійні колонкові, візки і обсадні труби для свердловин

З огляду на дуже великі навантаження, які можливі при видобутку і подачі артезіанської води, а також саму технологію буріння, як правило, використовують сталеві обсадні труби для свердловин в якості стовбура для стовпа води. Крім них використовуються ще колонкові і шламові секції, але весь цей матеріал все одно служить одній меті. Нижче ми поговоримо про це докладніше, а також, в якості доповнення подивимося тематичне відео в цій статті.

труби

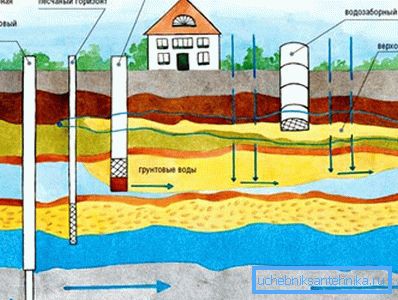

Примітка. Слід враховувати, що не кожна проходка є артезіанської, а лише та, яка досягає водоносного горизонту на вапняку, а всі інші, менш глибокі, робляться на пісок. У зв'язку з цим змінюється довжина і діаметр обсадних труб для свердловин, адже на різній глибині і навантаження різні.

Класифікація

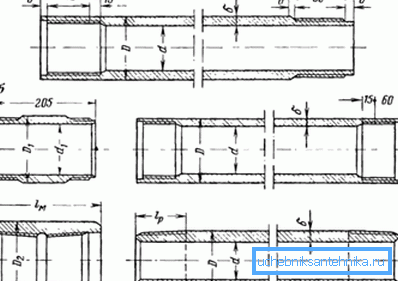

• Перш за все, давайте розберемося, що таке обсадная труба для свердловини, щоб чіткіше уявити собі призначення інших типів, які використовуються при бурінні. Отже, обсадка служить для фіксації обсипаються стінок самої проходки і для ізоляції водяного ствола, який утворюється при бурінні. Для фіксації між собою використовується три види стикування - ніпельні, безніппельное і муфтове з'єднання (коли складові частини вкручуються одна в одну).
• Колонкова і обсадочной труба для свердловини за зовнішнім виглядом, так і технічними параметрами практично не відрізняються один від одного, але мають різне призначення при облаштуванні джерела. Колонкова служить для відбору і транспортування керна кернопріёмніком, а саме буріння в таких випадках називається колонковим. Перевага в даному випадку полягає в тому, що проходка здійснюється з мінімальним руйнуванням породи на стінах, що полегшує її подальше облаштування і експлуатацію.

Примітка. Виходячи з викладеного, визначення колонковая під час проходження шарів кернопод'ёмніком. А ось визначення обсадная відноситься до такого ж елементу, але вже в процесі її експлуатації.

• Таке облаштування, як на фото вгорі, являє собою патрубок, який глушиться зверху, але має бічні отвори. Призначається для захисту насоса від потрапляння в нього шламу (великих і дрібних твердих частинок з грунту).

технічно характеристики

Згідно ГОСТ 6238-77 (УДК 622.245.1: 006.354) металева обсадна труба для свердловини може використовуватися в основному для колонкового буріння і на її закінченнях нарізається внутрішня трапециевидная різьба зі стандартним кроком 4 мм. Як ми вже згадували, їх довжина дуже відрізняється і може становити від 1,5 до 6м, але це також залежить від її перетину. Стикування відбувається за допомогою ніпеля, який являє собою патрубок з ідентичною зовнішньою різьбою з двох сторін (читайте також статтю Бізнес план: буріння свердловин на комерційній основі).

У тих ситуаціях, коли необхідна обсадка проходки малого перетину застосовуються безніппельние металеві труби, на одному кінці яких нарізана внутрішня, а на іншому - зовнішня різьба все з тим же стандартним кроком 4 мм.

З огляду на невелику міцність стін матеріалу, їх використовують в основному для обсадження свердловин на пісок, тобто, там, де можлива проходка на мінімальну глибину. Такий пристрій обходиться трохи дешевше за рахунок економії комплектуючих частин, адже тут збірка обходиться без ніпеля.

Примітка. Подвійні колонкові обсадні елементи з ніпельним і безніппельним різьбових з'єднань виготовляються стали, де група міцності має маркування М, К і Д, як того і вимагає інструкція від ГОСТ 6238-77.

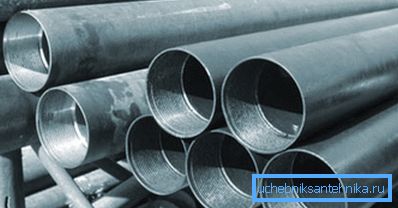

Для видобутку газу і буріння на воду при обертальному і ударно-механічному бурінні застосовується ще одна, третя різновид, це сталева обсадна труба для свердловини з муфтових з'єднань. Згідно ГОСТ 632-80 (ОКП 13-2100) для виробництва застосовується сталь з групою міцності С, Д, К, Е, Л, М і Р. На кінцях є зовнішня права конусна різьба, тільки тут крок вже становить 3,175 мм.

Конусность різьблення, де діаметр обсадної труби для свердловини становить від 114 до 168 мм, тобто, малий перетин, становить 1/32, а там, де діаметр більше зазначеного раніше, конусність вже становить 1/16 - в два рази менше.

Сполучні муфти мають ідентичну різьблення, але вже внутрішню, з цинковим покриттям для запобігання від корозії. Довжина складових елементів з таким з'єднанням варіюється від 9,5 до 13м, де зовнішня різьба для безпеки покривається фарбою.

Для обсадки проходів з великим діаметром згідно ГОСТ 10706-76 (СТ РЕВ 489-27) використовують сталь перетином від 426 до 1420 мм. Збірка (з'єднання) колони здійснюється за допомогою зварювання.

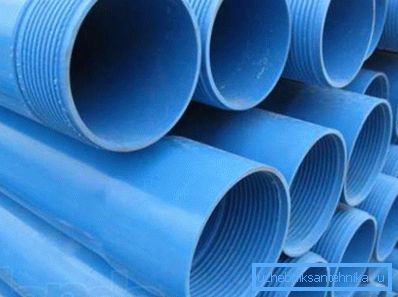

Крім того, для кріплення стін при проходці використовується пластик (поліетилен, полівінілхлорид, поліпропілен), а також склопластик. Особливою популярністю такі матеріали користуються на влагонасищенних грунтах, тобто, в агресивному для стали середовищі. У минулому час, (а деякі це роблять і зараз), використовувався асбоцемент, але такий склад шкідливий для здоров'я, і ​​його краще не застосовувати.

В особливих випадках використовується подвійна обсадка - зверху - метал, а в середині - пластик, але ціна такого проекту досить висока і через високу вартість його використовують вкрай рідко.

висновок

Обсадні труби різних геометричних параметрів (довжина і ширина) ви без зусиль зможете придбати в будівельних магазинах, а також у бурильників. Але не забувайте про те, що без ліцензії ви можете проходити на глибину не перевищує 80м (див.також статтю Свердловина на дачі власного виготовлення).
