Правильне пристрій свердловини на воду

Організація автономного водопостачання є дуже відповідальним і важким справою. Крім буріння, яке саме по собі є непростим завданням, воно включає в себе безліч інших заходів з облаштування водоносної системи. Однак, немає нічого неможливого, і далі ми розглянемо, яким буває і як виконується пристрій свердловини своїми руками.

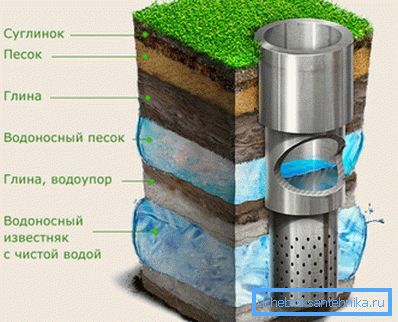

Види грунтових вод

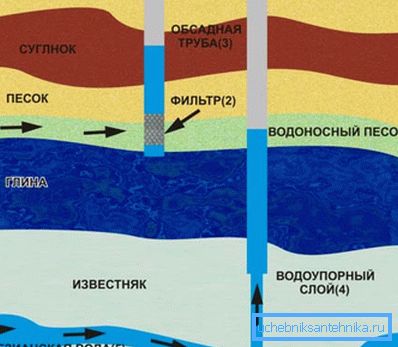

В першу чергу слід сказати, що грунтові води бувають декількох типів. Пов'язано це з тим, що гірські породи розташовуються шарами. Між водотривкими породами якраз і знаходяться водоносні горизонти, природно, розташовуються вони на різній глибині.

Грунтові води, розташовані над першим водотривким шаром, є найменш якісними, непридатними для пиття, так як містять багато шкідливих домішок. Тому для автономного водозабезпечення використовують міжпластові води, які мають більш стабільним хімічним складом.

Однак міжпластові водоносні горизонти теж бувають різними:

• Перший міжпластові горизонт, який ще називають піщаним, як правило, розташований на глибині 15 - 35 метрів;
• Другий, вапняковий горизонт, розташований набагато глибше - до 200 метрів і більше.

Як правило, бурять свердловини до першого міжпластові горизонту, так як він розташовується набагато вище, тому облаштувати свердловину можна самостійно. Однак у такої свердловини менше Водовіддача (дебет), а також вона не така довговічна.

Пристрій глибинної свердловини або як їх ще називають - артезіанської, є набагато більш трудомісткої роботи, яка вимагає наявності спеціального обладнання і кваліфікації бурильників. Відповідно, пробурити самостійно таку свердловину просто фізично неможливо.

Тепер детальніше розглянемо особливості кожного типу свердловин.

Свердловина на пісок

Основною перевагою такої свердловини, як уже було сказано, є можливість її самостійного виконання.

Однак, вона має практично усіма недоліками, що і звичайний колодязь:

• Дебет може бути набагато менше очікуваного.
• В результаті сезонного коливання вод, може періодично пересихати або зменшуватися кількість води.
• Немає гарантії, що вода буде придатна для пиття.
• Згодом замулюється.
• Термін експлуатації, найчастіше, не перевищує 15 років.

Зверніть увагу! Не можна використовувати воду, не виконавши аналіз. Вона може ніяк не питної і завдати серйозної шкоди здоров'ю.

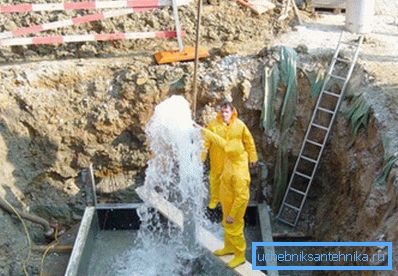

Артезіанська свердловина

Набагато привабливіше виглядає пристрій артезіанської свердловини, так як вона має ряд переваг:

• Висока Водовіддача. Найчастіше одна свердловина забезпечує водою відразу кілька будинків.
• Якщо буріння і облаштування було виконано якісно, ​​то система може прослужити 50 або навіть більше років.
• Рівень води не залежить ні від пори року, ні від погодних умов. Тому навіть самим жарким літом ви будете забезпечені необхідною кількістю холодної води.
• Артезіанська вода значно чистіше і якісніше, ніж видобута з піщаного водоносного шару.

Здавалося б, вибір свердловини очевидний, проте виконувати артезіанську свердловину не завжди доцільно, тому що вартість її облаштування дуже висока. До того ж, перш ніж приступити до роботи, необхідно отримати ліцензію, так як артезіанська вода вважається природним ресурсом. Тому, наприклад, на дачі оптимальним варіантом буде свердловина на пісок.

Пристрій вапнякової свердловини

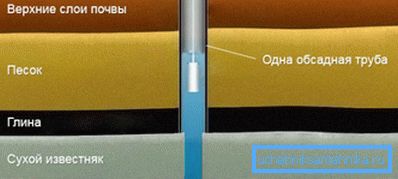

однотрубна конструкція

Такий пристрій артезіанської свердловини передбачає наявність обсадної труби, яка в той же час виконує функцію експлуатаційного стовбура. Занурюється вона до рівня пласта вапняку. Виконувати обсадку глибше не має сенсу, так як вапняк стійкий до деформації.

Для обсадки, як правило, використовується металева труба діаметром 159 або 133 мм. Найчастіше, рівень води в артезіанської свердловини піднімається вище середини колони, тому насос можна занурювати на дві третини глибини свердловини, це приблизно край обсадної труби.

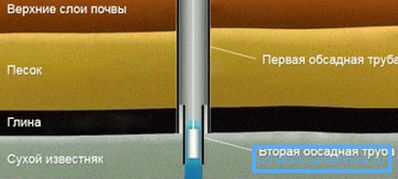

Конструкція з подвійною обсадної трубою

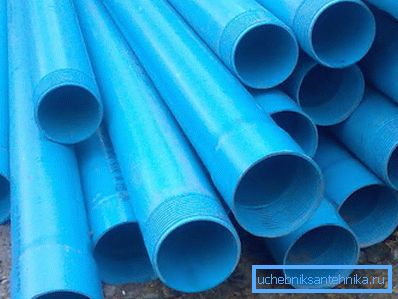

Пристрій конструкції такого типу відрізняється використанням додаткової обсадної труби в області сухого вапняку, так як в ньому є прошарки глини. В цьому випадку металева обсадна труба доводиться до вапняку, як і в першому випадку, після чого в неї поміщається ПВХ-труба, яка проходить крізь сухий вапняк і доводиться практично до водоносного шару.

Така конструкція має металеву обсадних труб діаметром 159 або 133 мм, всередині якої розташовується експлуатаційна пластикова труба розміром 133 або 117 мм.

Зверніть увагу! Якщо поверхневий вапняк повністю не стійкий, то внутрішню трубу необхідно обсаджувати до самого дна.

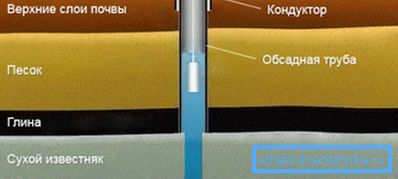

Конструкція з кондуктором

Якщо верхні шари грунту мають пливуни, то пристрій артезіанської свердловини передбачає наявність кондуктора. Цей елемент являє собою трубу з діаметром більшим, ніж обсадная. Кондуктор встановлюється у верхній частині грунту і тим самим захищає обсадних труб від тиску пливунів.

У цьому випадку зручно з'єднувати кондуктор зі стінами кесона, про який ми розповімо нижче.

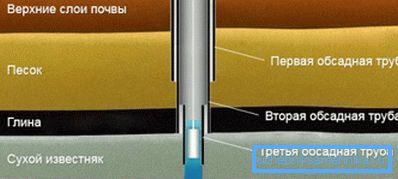

телескопічна конструкція

Назва такої конструкції говорить сама за себе - використовується кілька обсадних труб різних по діаметру. Така система застосовується через занадто щільних або нестійких ґрунтів перед шаром вапняку.

Перша труба, металева, має найбільший діаметр, її опускають до шару валунів. Потім крізь неї проходить друга труба до рівня першого шару вапняку. Якщо у вапняку є глини, то крізь неї опускають пластикову трубу до водоносного вапняку.

Пристрій піщаної свердловини

Для пристрою свердловини на пісок необхідно пробурити грунт до водоносного шару піску.

Як правило, пласти розташовуються в наступному порядку:

• Поверхнева земля;
• пісок,
• Шар глини,
• Водоносний пісок.

Залежно від насиченості водоносного шару, свердловину можна пробурити до середини водоносного шару, або до його дна. Після завершення буріння, в свердловину занурюється обсадна труба з фільтром на кінці. У деяких випадках обсадні труби використовуються в процесі буріння.

Тепер детальніше розглянемо пристрій такої свердловини:

• На дні колони розташовується фільтр, який не пропускає пісок, землю і глину в робочу зону. Фільтр буває або зовнішнім, або вбудованим в трубу, тобто дрібні отвори нанесені на саму трубу.
• Над фільтром розташовується відстійник.
• Насос, як і в випадку з артезіанською свердловиною, розташовується приблизно на середині колони.

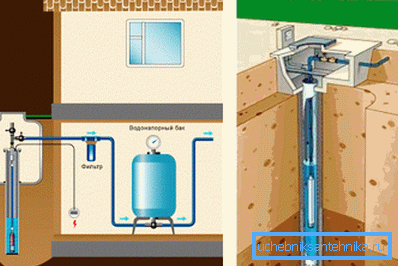

Водоносна система свердловин

Щоб конструкція функціонувала як годиться, виконання одного лише отвори в грунті недостатньо. Ще необхідно забезпечити її доставку до місця призначення, за що відповідає водоносна система. Слід сказати, що вона не відрізняється, незалежно від типу свердловини.

Основним елементом водоносної системи є насос, який піднімає воду по шлангу вгору.

Насоси бувають двох типів:

• глибинні - пристрій опускається в саму свердловину. Тому такі насоси мають вузьку циліндричну форму, так як діаметр обсадних труб невеликий. Як вже було сказано вище, глибинні насоси опускаються до середини свердловини, де здійснюють забір води і направляють в зовнішній водопровід.
• поверхневі насоси - встановлюються в кесоні або в будинку. Якщо насосна станція малопотужна, то краще встановити її в кесоні, щоб полегшити доставку води зі свердловини.

Зверніть увагу! Насос повинен вільно переміщатися в обсадної трубі, тому між ним і її стінками повинен бути зазор в декілька міліметрів.

Як правило, в якості трубопроводу використовуються армовані шланги для харчового використання. Великою популярністю користуються пластикові та силіконові рукава.

Додаткові роботи для свердловини

Якщо буріння стовбура і обсадка зазвичай довіряються фахівцям, то виконується благоустрій свердловини своїми руками. Справа в тому, що стирчить із землі труба зі шлангом - це далеко не найкраще рішення, як з естетичної точки зору, так і з практичної - в воду буде постійно потрапляти сміття, а взимку система просто перемерзнет і перестане функціонувати.

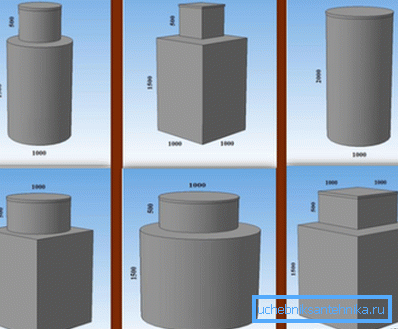

Облаштування місця розміщення свердловини слід починати з установки кесона - водонепроникною утепленій ємності з необхідним обладнанням всередині, яка забезпечить водоносної системі безперебійну роботу. Як правило, в кесоні розташований насос (якщо він не погружной), вимірювальні прилади, запірна арматура, фільтри, автоматика і інші елементи системи.

Ці споруди можуть бути виконані з різних матеріалів, але найчастіше застосовують:

• пластикові кесони - відрізняються гарною теплоізоляцією, завдяки чому навіть без додаткового утеплення температура всередині конструкції тримається на рівні 5 градусів за Цельсієм. Крім того, вони довговічні і не вимагають гідроізоляцію. Однак, мають малу жорсткість, тому, бажано, залити її по периметру цементом.
• сталеві - такі конструкції є найбільш поширеними. Їх не складно зробити самостійно зі сталі товщиною 4 мм. Щоб конструкція була довговічною, її необхідно обробити антикорозійним засобом.
• залізобетонні - відрізняються міцністю і довговічністю. Свого часу ці конструкції були найбільш поширеними, однак, в силу того, що ціна такого кесона занадто висока, останнім часом їх застосовують рідше. Крім того, недоліком вироби є його велика вага.

Коротка інструкція по установці металевого кесона виглядає наступним чином:

• В першу чергу необхідно викопати яму, яка буде на 20-30 см більше конструкції. Глибина вираховується таким чином, щоб горловина кесона височіла над рівнем грунту на 15 см.
• Наступний крок - монтаж гільзи обсадної труби. Для цього в днище ємності вирізається отвір і приварюється гільза (обрізок труби) довжиною 10-15 см. Діаметр гільзи, відповідно, повинен бути більше діаметра обсадної труби.
• Потім в стінку ємності встановлюються ніпеля для виведення водопровідних труб.
• Перед монтажем кесона, обсадна труба обрізається на рівні землі, після чого на неї надівається ємність.
• Ємність в ямі встановлюється строго вертикально і закріплюється брусками. Після цього можна завести в спорудження водопроводи, після чого виконується з'єднання водоносної системи.

Після установки кесона можна зайнятися декорацією майданчика. Прикрасити зону свердловини можна різними способами, докладніше про це можна дізнатися на нашому порталі.

Порада! Відмінним варіантом благоустрою свердловини є установка над кесоном дерев'яного будиночка.

висновок

Якщо розібратися нюансами, то виявиться, що пристрій свердловин не являє собою нічого складного. Однак, єдиною умовою отримання якісної чистої води, є суворе дотримання технології.

Додаткову інформацію з даної теми можна отримати з відео в цій статті.
