Пристрій кесона на свердловину з бетону і металу

Буріння водяної свердловини на заміській ділянці - перший етап отримання автономного водопостачання. Для економії фінансів на наступній стадії, встановіть для неї кесон з металу або пластику. Ніяких особливих навичок від вас не буде потрібно, достатньо, щоб ви злегка розуміли в будівельних роботах.

Статистика підказує, що переважна кількість власників заміських будинків використовують свердловину круглий рік. При цьому потрібно бути готовим до великих перепадів температур, особливо в зимовий період.

В цей час експлуатувати свердловину можна, тільки з деякими обмеженнями. Надходить вода зі свердловини на поверхню замерзає при негативних температурах, вона може зіпсувати трубопровід і обладнання.

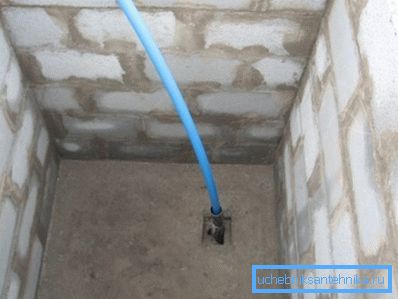

В цьому випадку необхідно забезпечити стабільну позитивну температуру для оголовка конструкції. Допомогти в цьому допоможе проста конструкція, яку називають кесоном. Можливо облаштування свердловини без кесона, але, щоб користуватися нею цілий рік необхідно робити приямок.

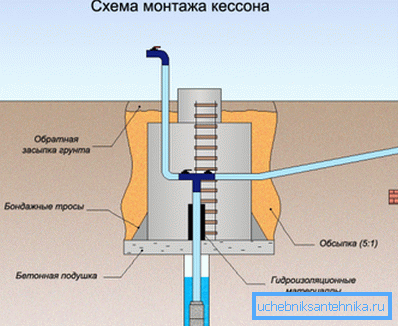

Пристрій

Немає ніякої різниці, з якого матеріалу він виготовлений. Його головний обов'язок - захист обладнання від затоплення рясними опадами або паводковими водами, а також від низьких температур. Деякі ємності ви можете не купувати, а зробити своїми руками, якщо у вас є навички, наприклад, зварювальника.

Герметичність не дає обладнанню промерзнути в найлютіший мороз. Кесон може бути будь-якої форми, а розмір підбирайте такий, щоб в ньому можна було вільно розмістити необхідні агрегати, з якими зручно було працювати.

матеріали

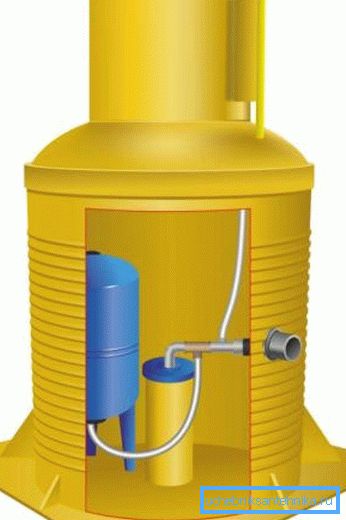

1. Пластик є практичним варіантом, який вирізняється надійною герметичністю і легкістю в установці. Недостатня жорсткість матеріалу компенсується заливкою по периметру бетоном.
2. Бетон - довговічна конструкція зі складним монтажем. Для неї потрібна додаткова тепло- і гідроізоляція.
3. Цегла володіє хорошими експлуатаційними характеристиками, але його відрізняє складний монтаж.
4. Метал - надійний варіант з довговічною експлуатацією. Потребує додаткової гідроізоляції через можливу корозії.

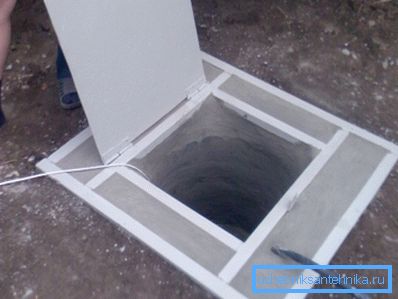

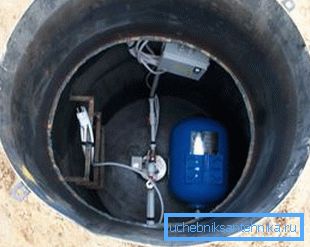

Самостійне виготовлення бетонного кесона

Порада: якщо у вас на ділянці високий рівень грунтових вод, значить, вам необхідна ретельна герметизація об'єкта.

1. Залийте дно бетонним розчином, а не засипте щебенем.
2. Визначте габарити майбутньої споруди. Для розміщення в приміщенні мінімальні - 1 м х 1 м х 1 м, в ємності - висота 1,8 м, довжини сторін - 1,5 м.

Будувати бетонний кесон доведеться в кілька етапів.

Нижче буде представлена ​​докладна інструкція.

1. Влаштування котловану. Викопайте навколо обсадної труби яму необхідних розмірів. Насипте на дно шар щебеню висотою 150 мм.
2. Підготуйтеся до бетонування - захистіть стінки ями перед початком робіт фундаментної плівкою від грунтових вод.

1. Встановіть арматурну сітку. Відступите від стінок котловану приблизно 70-80 мм і обв'яжіть їх сіткою з арматури. Висота її залежить від габаритів майбутньої споруди. Якщо не виходить залити бетоном всю конструкцію відразу, тоді розділіть монтаж на кілька стадій. На першій встановіть ряд арматури необхідної висоти з кроком 300х300 мм.
2. Зробіть опалубку і зробіть її заливку. Зберіть її з дощок і брусків б / у, обтягніть їх поліетиленовою плівкою, яку закріпіть будівельним степлером.Благодаря цього буде простіше зняти конструкцію з бетону. Залийте опалубку розчином, що складається з цементу, піску і щебеню в пропорції 1: 3: 5. При поетапному бетонуванні необхідно повторити операцію по збірці арматурної сітки, після того як матеріал схопиться. Заливайте опалубку до тих пір. Поки конструкція не досягне потрібної висоти.

Порада: якщо за планом передбачена поетапна заливка бетоном кесона, виставте опалубку на висоту приблизно половини котловану.

1. Візьміть перфоратор і після повного висихання споруди виконайте в стінках кесона отвори, щоб через них ввести в нього водопровідні труби.

Порада: надіньте на трубопровід в місці проходу через бетон гільзи з металу. Відстань між трубою і гільзою заповніть монтажною піною, між гільзою і бетоном - розчином.

1. Виготовлення опалубки для кришки. Конструкція буде представляти дерев'яний щит, який потрібно укласти на бруски. Для виготовлення підберіть міцний матеріал:

• виставте на дошки 6 брусків;
• зверху покладіть ще бруски;
• скрутіть всі саморізами;
• прикріпіть до конструкції дошки опалубки;
• передбачте отвір для люка для установки дерев'яного короба потрібного розміру;
• підсильте конструкцію перед заливкою знизу брусками.

Міцнішу кришку можна виготовити, додавши по її периметру арматурний прут з кроком 50х50 мм. Іншу в'яжіть з кроком близько 150 х150 мм. Якщо необхідно, закріпіть до арматури майбутньої кришки висновки з металу для поливального шланга і вентиляції.

1. Залийте кришку бетоном. Закріпіть люк.

Якщо потрібно, обробіть його стінки гідроізолюючим складом, так як матеріал гігроскопічний, і утеплите. Таким же чином облаштовується цегляний кесон для свердловини. Тільки стіни являють собою цегляну кладку.

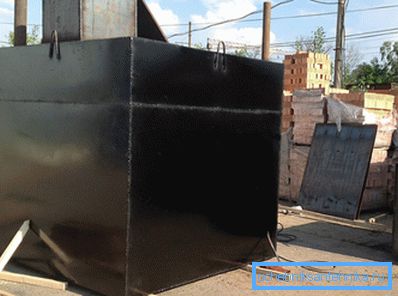

металева конструкція

Найпопулярнішим вважається для свердловини металевий кесон, ціна якого залежить від вартості матеріалу і витрат на роботу зварювальника. Це пояснюється тим, що дана споруда легко зробити самостійно. Потрібен буде тільки листовий метал, товщиною 4-5 мм, електрозварювальний апарат та навички зварювальника.

Форма ємності може бути у вигляді циліндра, куба або паралелепіпеда. Перший варіант найпростіший у виготовленні.

Вибираючи форму кесона, слід врахувати, що кількість зварювальних швів впливає на загальний термін експлуатації конструкції. Це потенційно небезпечні місця для виникнення корозії, тому їх має бути якомога менше.

У дні ємності необхідно зробити отвір для обсадної труби свердловини. Потім приварите до нього гільзу, легко надягають на неї. Вваріл в стінки ніпеля для труб водопроводу зі свердловини. Зверху зробіть люк для проходу всередину. Усередині ємності все заґрунтуйте, а зовні - покрийте її шарами бітумної мастики, що захистить її від корозії.

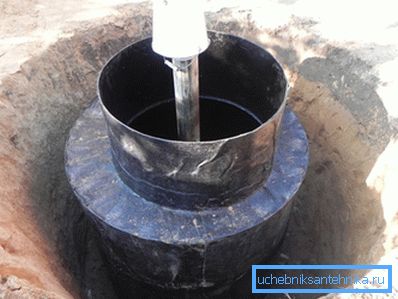

Установка кесона для свердловини не викличе проблем:

1. Встановіть його на бруски над котлованом.
2. Одягніть гільзу на обсадних труб.
3. Приберіть підпірки і опускайте обережно спорудження вниз.
4. Після цього вирівняйте його по рівню.
5. Підведіть трубопроводи до підготовленим заздалегідь ніпелів і встановіть необхідне обладнання.
6. Утепліть верхню частину кесона, а зверху металевого люка зробіть додатковий утеплений.

висновок

Хоча виготовлення кесона для свердловини є трудомісткою роботою, але її цілком можливо зробити самостійно. Такі конструкції служать досить довго і не вимагають особливих профілактичних заходів. У представленому відео в цій статті ви знайдете додаткову інформацію з даної теми.
