Пристрій колодязя - будова і будівництво

Всі власники заміських будинків і дачних ділянок прекрасно розуміють наскільки важливим елементом для комфорту і життєзабезпечення є наявність джерела прісної води придатної для пиття і використання в технічних цілях. Пристрій колодязя для води - обов'язковий етап в будівництві приватного будинку

Не менш важливим є наявність колодязя для стічних вод і обладнання дренажної системи. Дренажна система може служити не тільки додатковим джерелом технічної води, а й захистом основної будівлі від сезонного підвищення ґрунтових вод, які можуть затоплювати підвальні приміщення і руйнувати несе фундамент будови.

Види колодязів і сфери застосування

Сам по собі колодязь є універсальною конструкцією, яка в сучасному світі застосовується повсюдно і ніяке будівництво не може без нього обійтися. Колодязь являє собою штучно вириту шахту. Залежно від призначення, шахта може мати різну глибину і може мати різні варіанти внутрішнього облаштування.

У сучасному будівництві колодязі використовують для таких цілей як:

• організації джерела прісної води з грунтових водоносних шарів;
• облаштування системи каналізації;
• установка дренажних систем;
• установка пожежних гідрантів.

Шахти для видобутку прісної води риються до найближчого водоносного шару, який забезпечує необхідну якість рідини для її вживання в їжу. Стіни шахти виготовляють з монолітного бетону або залізобетонних кілець, стики між якими ретельно закладають для герметизації від попадання брудної води з верхніх шарів грунту.

Пристрій дна колодязя зазвичай складається з товстого шару щебеню великої або середньої фракції, яка служить в якості природного фільтра і очищає воду від дрібних частинок піску.

У каналізаційних системах, які призначені для відводу нечистот і продуктів життєдіяльності людини, використовують аналогічні колодязі з герметичними стінками шахти для запобігання забруднення поверхневих ґрунтових вод. Дно в таких колодязях, як правило, герметично закрита, і транспортування нечистот здійснюється по трубопроводах до очисних споруд.

Такі герметичні системи використовуються при відведенні нечистот від різних промислових підприємств, де в відводиться рідини можуть бути присутніми небезпечні хімічні сполуки або інші шкідливі для природи речовини.

Однак існують і такі типи каналізаційних колодязів, де здійснюється сепарація рідини від важких елементів, при цьому рідина виводиться в грунт через спеціальні отвори в шахті, а важкі опади залишаються для їх подальшого вилучення та утилізації.

Влаштування дренажних колодязів здійснюється для забезпечення відведення грунтових вод від фундаменту будівлі з метою запобігання руйнівного впливу на нього. Такі системи встановлюються як на приватних ділянках заміських будинків, так і на міських вулицях, де ми можемо спостерігати перфоровані чавунні решітки в асфальті або біля бордюрів.

У багатьох великих містах з розвиненими комунікаціями та інфраструктурою, нарівні з міськими дренажними системами, ми можемо спостерігати наявність колодязів з пожежними гідрантами. Пристрій пожежного гідранта в колодязі (фото) дає можливість швидкого доступу до необмеженого джерела води під великим тиском, якими користуються пожежники по прибуттю на місце пожежі.

Наявність таких систем, дозволяє пожежним командам ефективно боротися з займанням будь-яких масштабів, що не залежачи від кількості води в видаткової цистерні автомобіля.

Розглянемо пристрій і принцип дії дренажних систем, оскільки вони вважаються універсальними і одночасно простими в монтажі і використанні.

Види дренажних систем

Дуже часто, дренажну систему плутають з каналізаційної та на це є причини, оскільки часто в цілях економії коштів, систему відводу нечистот з житлових будинків комбінують з системою відведення грунтових вод і назвати її дренажної вже не можна. Це не вважається грубим порушенням, хоча робити такого не рекомендується.

Дренажні системи за конструктивним виконанням умовно ділять на три типи:

• закритого типу;
• відкритого типу;
• комбіновані, (поєднують в собі відкритий і закритий тип на окремих ділянках).

Системи закритого типу призначені для відводу ґрунтових вод і їх збору в спеціальних колодязях для подальшого використання в технічних цілях. Дренажні системи відкритого типу призначені для збору поверхневих вод після дощових опадів і їх відведення в дренажні колодязі.

Види дренажних колодязів

Перед тим як обладнати дренажну систему на своїй ділянці, необхідно знати, як влаштований колодязь, і розуміти всі етапи його будівництва.

Кожен колодязь вважається інтеженерно-технічним спорудженням, який представляє собою спеціальну ємність, встановлену в грунті і складається з таких частин як:

• вертикальна шахта;
• днище колодязя;
• оглядовий люк.

За функціональністю і місця установки, колодязі ділять на кілька видів:

• оглядового або ревізійний колодязь;
• фільтруючий колодязь;
• накопичувальний;
• поворотний.

Оглядові колодязі не накопичують стічні води, а служать для контролю стану магістралі на всіх її ділянках, а так само для зручності прочищення в разі засмічення. Найчастіше оглядові колодязі використовують одночасно і як поворотних, оскільки саме на цих ділянках можливість засмічення дуже висока.

До відома: Фільтруючі колодязі встановлюють на тих ділянках або магістралях, де немає можливості відведення стічних вод в спеціальні накопичувачі або в відкриті річки або водойми. Такі види колодязів ще називають поглинальні, оскільки вони фільтрують стічні води і відводять їх в грунт на безпечній відстані від фундаменту або джерела прісної води.

Пристрій дна колодязя здійснюють за допомогою товстого шару утрамбованої щебінки, яка служить природним фільтром.

Виготовлення колодязя самостійно

У більшості випадків, дренажний колодязь в приватному будинку можна облаштувати своїми руками при наявності необхідного інструменту, обладнання та деяких теоретичних знань.

Для різних видів колодязя використовуються різні будівельні матеріали такі як:

• пластик;
• бетонні кільця.

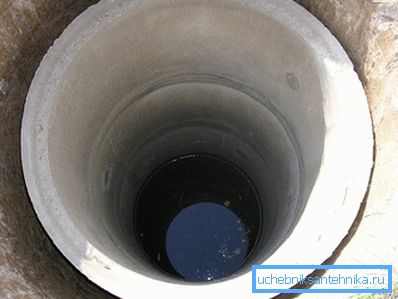

Пристрій дренажного колодязя з бетонних кілець (фото) може проводитися двома способами. При наявності кілець великого діаметру, людина може перебувати всередині і самостійно копати землю, забезпечуючи опускання бетонних кілець під власною вагою.

Як тільки перше кільце зрівнялася з рівнем землі, поверх нього одягається друге кільце і надійно закріплюється металевими скобами для запобігання зсуву, після чого можна продовжувати копати, забезпечуючи опускання під власною вагою.

Такий спосіб застосовується в місцях з м'яким грунтом, де висока ймовірність його зміщення або обвалення країв шахти.

Порада! Якщо грунт твердий і ймовірність зсуву мінімальна, то можна викопати шахту на всю глибину і потім укласти необхідну кількість кілець.

З переваг бетонних колодязів можна відзначити:

• високу надійність і міцність;
• довговічність.

З недоліків:

• складний процес і висока ціна монтажу;
• велику питому вагу;
• необхідність застосування вантажопідйомної техніки.

Останнім часом на ринку з'явилися пластикові колодязі, які поступово витісняють бетонні завдяки цілому ряду істотних переваг.

З основних позитивних особливостей можна відзначити:

• невисока вартість у порівнянні з бетоном;
• простота в монтажі;
• низька питома вага;
• стійкість до руйнівним факторам навколишнього середовища;
• мінімальні вимоги до обслуговування.

Термін служби пластикових виробів сягає мінімум 50 років в залежності від характеру рідини і наявності в ній хімічних сполук. У пластиковій шахті легко проробляти отвори під врізку труб і домагатися герметичності за рахунок спеціальних гумових ущільнень. Пластикові конструкції мають ребра жорсткості, які дозволяють витримувати будь-які види навантажень на стиснення і розширення.

Для установки пластикового колодязя вам буде потрібно:

• гофрована труба потрібного діаметру і довжини, яка буде виконувати роль шахти;
• пластикове дно шахти потрібного діаметру;
• верхній люк;
• гумові ущільнювачі для вхідних дренажних труб.

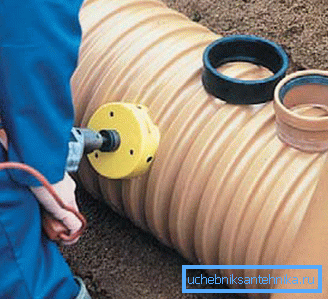

• в корпусі шахти вирізують отвори для вхідних труб на невеликій відстані від дна і встановлюють гумові ущільнення;

процес установки

• закріплюють дно шахти, стики з'єднання промазують герметиком або бітумною мастикою для герметизації;
• на дно котловану під колодязь заливають бетонний розчин для створення міцної основи;

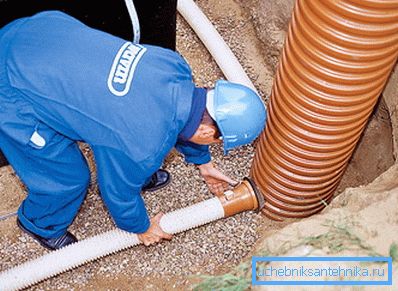

• колодязь встановлюють в котлован і підключають підводять труби в отвори з гумовими ущільнювачами;

• між зовнішніми стінами шахти і котлованом засипають суміш з гравію і піску;

• встановлюють верхній люк.

висновок

На цьому процес установки закінчений і шахта готова до експлуатації. Як бачимо, будівництво колодязя в будь-дренажної або каналізаційної системи є обов'язковою умовою, оскільки без них ніяка система не зможе нормально функціонувати і забезпечувати відведення стічних або грунтових вод в необхідній кількості.

Важливо на всіх етапах роботи з облаштуванням колодязів дотримуватися необхідних заходів безпеки, використовувати якісний інструмент і витримувати вимоги СНиП.

Перед початком робіт ознайомтеся з відео в цій статті.
