Проектування водопроводу та каналізації: нормативні вимоги
Згідно з якими нормативними документами виконується проектування водопроводу та каналізації? Як оцінити необхідний діаметр труб? Чи складно обчислити втрату напору в трубопроводі з відомими параметрами? З яким ухилом прокладати каналізаційні труби? У статті ми постараємося знайти відповіді на ці та деякі інші питання.
Нормативні документи
Які СНиП на проектування мереж водопроводу та каналізації діють в даний час?
Найбільшу цінність для проектувальника подають такі документи:
- СНиП 2.04.02-84, який регламентує будівництво зовнішніх водопроводів.
- СНиП 2.04.03-85, присвячений спорудження зовнішньої каналізації.
- СНиП 2.04.01-85, в якому містяться вимоги до внутрішніх водопровідних і каналізаційних мереж.
Корисно: спеціалізована інструкція з проектування та монтажу водопроводів і каналізації з пластикових труб міститься, крім того, в будівельних нормах СН 478-80.
Давайте ознайомимося з ключовими вимогами перерахованих документів.
СНиП 2.04.02-84
Середньодобове споживання води на людину, закладене в проект зовнішнього водопроводу, має відповідати наступній таблиці:
Тип будинку | Споживання на людину, л / добу |
ванни відсутні | 125 - 160 |
З ваннами і бойлерами або колонками | 160 - 230 |
З гарячим водопостачанням від котельні або ТЕЦ | 230 - 350 |
Витрата води на поливання сільськогосподарських культур, утримання худоби, птиці тощо приймається по відомчим нормам для відповідної галузі господарської діяльності.
Мінімум вільного напору у водопроводі на вводі в окрему будівлю в пік водорозбору повинен відповідати:
- Для одноповерхової забудови - 10 метрам.
- Для багатоповерхової забудови - 10 метрам + 4 метри на поверх.
Мінімум напору на водорозбірної колонці - 10 метрів.
Багатоповерхові будинки в районах з низько- або одноповерховою забудовою забезпечуються власними підкачки.
В ролі джерел води можуть виступати:
- Річки і канали.
- Водосховища, ставки, озера.
- Підземні джерела.
Для виробничих потреб допустимо використання очищених стоків. Використання підземних вод, складом і якістю відповідних питного водопостачання, для промислового водопостачання заборонено.
Проектування зовнішнього водопроводу населених пунктів повинно проводитися з урахуванням можливості використання системи господарсько-питного водопостачання для пожежогасіння.
СНиП 2.04.03-85
Якою має бути зовнішня каналізаційна мережа? Ми навмисно виключимо з розгляду вимоги до очисних споруд і зосередимося на самопливних і напірних трубопроводах для транспортування стоків.
Найменші діаметри каналізаційних труб, які можуть використовуватися в зовнішніх мережах, рівні:
об'єкт | Мінімальний діаметр, мм |
напірний мулопроводу | 150 |
Внутрішньоквартальна мережу (виробнича і побутова) | 150 |
Вулична побутова мережа | 200 |
Дощова і общесплавная внутрішньоквартальна мережу | 200 |
Дощова і общесплавная вулична мережа | 250 |
Найбільша розрахункова швидкість руху стоків приймається рівною:

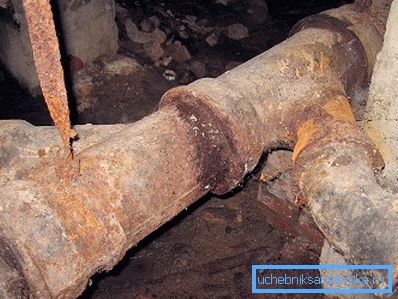

- Для металевих труб побутової каналізації - 8 м / с.
- Для металевих труб дощової каналізації - 10 м / с.
- Для неметалевих (пластікових.бетонних, азбестоцементних, керамічних) трубопроводів для побутових стоків - 4.
- Для неметалевої ливневки - 7.
СНиП 2.04.01-85

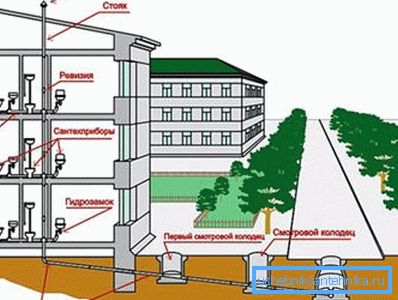

Тепер ознайомимося з нормативними вимогами до внутрішніх мереж каналізації та водопостачання, що містяться в останньому з розглянутих документів.
Якість і склад господарсько-питної води повинні повністю відповідати ГОСТ 2874-82.
Примітка: розглянуте СНиП діє в даний час, а ось ГОСТ, на який він посилається, скасований в 1999 році. Актуальні вимоги викладені в обов'язковому до виконання СанПіН 2.1.4.1074-01.
- Температура води в системі ГВП не повинна бути менше 60С при її приєднання до відкритої системи теплопостачання та 50 С - до закритої. Максимальна допустима температура - 75 С.
Цікаво: в реальності ця вимога не дотримується більшу частину року. Влітку під час відсутності опалення (особливо в старих будинках без циркуляційних врізок в елеваторах) вода з траси, доходячи до змішувача, часто остигає до 40 і менше градусів. Взимку ГВС перемикається з подачі на зворотний трубопровід тільки при досягненні подачею 90 градусів.
- Для дитячих садків і ясел температура ГВП в точках водорозбору не повинна бути вище 37 градусів.
- У будівлях вище 4 поверхів стояки ГВС повинні об'єднуватися циркуляційними перемичками. Ціна недотримання цієї вимоги - великий нецільової витрати гарячої води: у відсутності водорозбору мешканці змушені довго зливати воду до її нагрівання. Секція може складатися з 3-7 стояків.
- Тиск в системі ГВС перед змішувачами не повинно бути вище 4,5 кгс / см2.
Зверніть увагу! На практиці при заживлення ГВС з яка подає нитки траси в опалювальний сезон ця вимога нездійсненно в принципі: тиск подачі тримається на рівні 5 - 6,5 кгс / см2.
- У душових з трьома і більше сітками подачу ГВП до змішувачів слід організовувати як мінімум з двох сторін, роблячи гарячий водопровід закільцьованим. В іншому випадку різка зміна напору води може призвести до опіків. Виняток - колекторна схема водопостачання.
- Гідравлічний розрахунок систем ХВП повинен виконуватися по максимальній витраті води, відповідному споживання в години пікового водорозбору.
Для внутрішніх мереж ХВП і ГВП можуть застосовуватися такі матеріали:
- Поліетилен.
- Поліпропілен.
- Полівінілхлорид.
- Полібутен.
- Склопластик.
- Металопластик (багатошарові труби з алюмінію і зшитого поліетилену).
- Мідь.
- Бронза.
- Латунь.
- Сталь із захисними антикорозійними покриттями зсередини і зовні.
Труби повинні витримувати тиск більше робочого в 1,5 рази, але не менше 6,8 кгс / см2 при робочих температурах на ХВП і ГВП в 20 і 75 градусів відповідно.
Проект водопроводу повинен передбачати наявність запірної арматури в наступних точках:

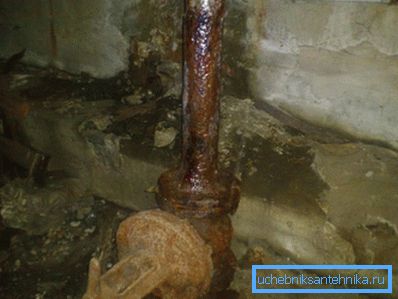

- На вводах.
- На ділянках кільцевої мережі (для їх незалежного відключення при ремонті).
- На пожежних стояках з числом пожежних кранів не менше п'яти.
- На стояках господарсько-питного водопостачання в будинках вище трьох поверхів.
- На будь-яких відгалуженнях з п'ятьма і більше точками водорозбору.
- На відводах від магістральних водопроводів.
- На відводах в квартиру, готельний номер, на підводках до зливних кранів, бачків унітазів, водогрійних колонок, груповим умивальників і душам.
- Перед поливальні кранами.
Капітан Очевидність підказує: в останньому випадку вентиль ставиться в межах будівлі, в опалювальному приміщенні.
практичні рекомендації
Перейдемо в більш практичну площину. Як виконується проектування водопровідних мереж при будівництві приватних будинків своїми руками?
Найбільш типова схема комунікацій приватного будинку має на увазі єдиний введення - для холодної води. ГВП забезпечується бойлером або водогрійної колонкою; для утилізації стоків використовуються автономні очисні споруди.
Розраховувати при будівництві потрібно:
- Піковий витрата води.
- Відповідний йому діаметр трубопроводу.
- Падіння напору в цьому трубопроводі. На кінцевій сантехническом приладі натиск не повинен опускатися нижче трьох, а краще - п'яти метрів.
- Розміри відстійника септика і фільтруючого колодязя.
Витрати води
Його найпростіше взяти з наведеної нижче таблиці.
Тип приладу | Витрата води (ГВП та ХВП), л / с |
Кран для поливу | 0,3 |
Унітаз з краном | 1,4 |
Унітаз з бачком | 0,10 |
Кабінка для душу | 0,12 |
ванна | 0,25 |
мийка | 0,12 |
умивальник | 0,12 |
При передбачуваному одночасного використання декількох приладів (наприклад, душової кабінки і кухонної мийки) витрати підсумовуються.
Діаметр
У найпростішому варіанті він теж підбирається по таблиці по передбачуваному піковому витраті.
Піковий витрата води, л / с | ДУ трубопроводу |
0,12 | 10 |
0,36 | 15 |
0,72 | 20 |
1,44 | 25 |
2,4 | 32 |
3,6 | 40 |
6 | 50 |
Наприклад, у наведеному вище випадку - при одночасному використанні душової кабінки і кухонної мийки із змішувачем - піковий витрата складе 0,12 + 0,12 = 0,24 літра в секунду, що відповідає трубі розміром ДУ15.
Зверніть увагу: пластикові труби маркуються зовнішнім діаметром, який, як правило, приблизно на крок більше внутрішнього. Так, поліпропіленова труба розміром 50 мм володіє внутрішнім діаметром близько 40 мм.
напір
Падіння напору в трубопроводі визначається за формулою H = iL (1 + K).
Що означають назви змінних в ній?
- H - різниця між тисками на початку і кінці труби.
- I - гідравлічний ухил ділянки трубопроводу.
- L - його протяжність в метрах.
- K - коефіцієнт, який визначається типом водопостачання. Для господарсько-питного водопроводу він береться рівним 0,3.
Звідки взяти значення гідравлічного ухилу? З так званих таблиць Шевельова, що містять значення 1000i (гідравлічного ухилу для протяжності труби в 1000 метрів) для різних матеріалів труб, їх розмірів і швидкостей потоку. Їх нескладно знайти в будь-технічній бібліотеці або в мережі.
Довідка: гідравлічний опір труби залежить від шорсткості її стінок, яка різниться для різних матеріалів. У разі стали вона додатково змінюється з віком трубопроводу через його заростання вапняковими відкладеннями і іржею. Крім того, опір прямо пропорційно швидкості потоку і назад - діаметру труби.
З діаметром все зрозуміло; а якою має бути швидкість потоку? Максимально допустиме значення для питного водопроводу - 1,5 м / с; при більшій швидкості виникають гідравлічні шуми.
Давайте обчислимо падіння напору в новій сталевій трубі ДУ15 довжиною 43 метри при швидкості потоку в 1,2 м / с.
- Значення 1000i для зазначених параметрів згідно з відповідною таблиці одно 360,5. До слова, згідно з тією ж таблиці воно відповідає витраті через трубу в 0,2 л / с. Стало бути, в перерахунку на погонний метр i = 360,5 / 1000 = 0,3605.
- Формула в цілому набуває вигляду H = 0,3605 * 43 * (1 + 0,3) = 20,15195. Напір на кінцевій приладі буде задовільним, якщо на вводі він складе як мінімум 26,5 метрів, що відповідає тиску в 2,65 кгс / см2.

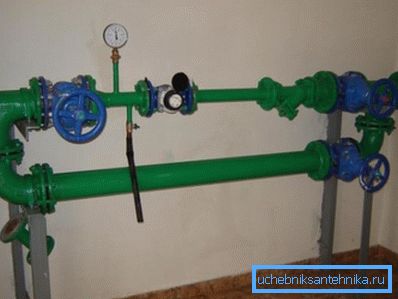

Корисно: типовий проект водопровідного колодязя повинен передбачати наявність контрольного вентиля на відводі від магістралі. Його наявність дозволяє не тільки осушити ваш водопровід, але і заміряти тиск в трасі. Якщо запропонована вам кошторис на матеріали для підключення не включає вентиля ДУ15, краще уточнити цей момент до початку робіт.
каналізація
Вона повинна бути прокладена нижче рівня промерзання грунту з постійним ухилом, який визначається діаметром труби.
Діаметр | Ухил, см / шт. |
50 | 3,5 |
110 | 2 |
150 | 1 |
200 | 0,8 |

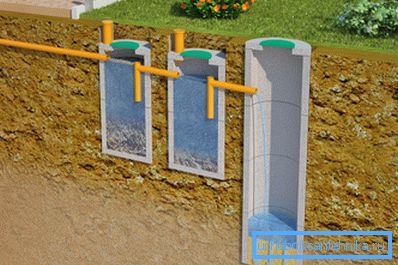

Обсяг первинного відстійника септика повинен дорівнювати як мінімум триденному обсягом стоків, який розраховується за показниками водолічильника або виходячи з наведених вище норм витрат води для будинків різних типів. У багатокамерному відстійнику обсяг першої камери береться рівним 50% від загального обсягу.
Розміри фільтруючого колодязя або поля фільтрації обчислюються в залежності від всмоктуючої здатності грунту, яка береться рівною:
- 90 літрів на квадратний метр смачиваемой поверхні в добу для піску.
- 50 - для супеси.
- 25 - для суглинків.
- 10 - для глини.
висновок
Сподіваємося, що наведені вимоги і наші рекомендації допоможуть читачеві в створенні проекту каналізації і водопостачання для власного будинку. Додаткові матеріали можна знайти в відео в цій статті. Успіхів!
