Прохідний кран - повелитель потоку

Щохвилини і щодня по магістралях трубопроводів переміщуються величезні обсяги різноманітних речовин - вода і нафтопродукти, масла і гази. Одним з елементів запірної арматури, що відповідає за рух транспортних потоків є кульової прохідний кран.

У його функції входить зупинка і пуск, регулювання, а завдяки конструкції деяких видів і змішування транспортуються середовищ.

Основне про крані

Прохідний регулюючий кран призначений для запору і пуску середовища і регулювання інтенсивності потоку. Кульовий кран виділяється з ряду прохідних мінімальними гідравлічними втратами, які досягаються завдяки затвору-кулі. Саме така форма запірного пристрою використовується в магістральних газопроводах.

Є ще ряд переваг, які полягають:

• в нескладної конструкції арматурного вузла;
• високого ступеня герметичності;
• стійкості до агресивних середовищ;
• простому управлінні;
• компактності;
• чітко обмеженому радіусі повороту рукояті;
• можливості змішування декількох потоків;
• універсальної пропускної здатності - від рідких, до вузьких середовищ, а також середовищ з домішками (шлам, пульпа).

Для кульових кранів в основному використовується латунь, сталь, чавун, поліпропілен, поліетилен, кераміка і алюміній. Гнізда виготовляються з графіту, пластмаси, гуми і різних металів.

Конструкція кульового крана

Прохідний кульовий кран являє собою арматуру з запірним чверть обертає механізмом. Основним його завданням є повне відкривання або перекриття, але не регулювання сили транспортного потоку. При неповному відкритті запору в трубах з високим тиском можуть утворюватися завихрення, які поступово приводять до втрати герметичності.

Принцип роботи запірного вузла нескладний - поворотом рукояті проти годинникової стрілки на 90 ° кран вважається повністю відкритим, коли важіль знаходиться паралельно трубі, і закритим - в положенні перпендикулярно їй.

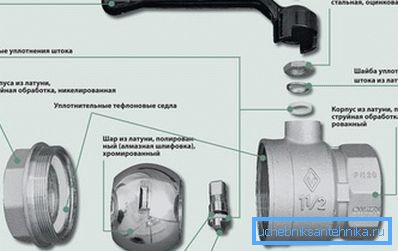

Арматурний вузол являє собою:

• сферичний запор, має наскрізний отвір;
• 2 сідла, що утримують сферу;
• шпиндель;
• корпус, в якому перераховані вище елементи розташовуються;
• рукоятка управління, що з'єднується зі шпинделем.

Корпус крана може бути монолітним або розбірним. Нерозбірна конструкція непридатна для техобслуговування і ремонту, тому ціна її невисока. Розбірний варіант можна ремонтувати, що дозволяє експлуатувати його дуже довго.

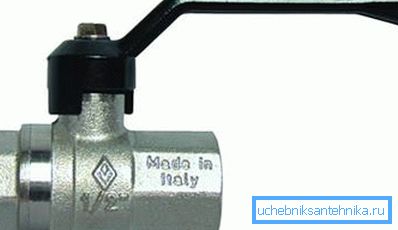

Невеликий діаметр отвору в кульовому замку не вимагає великих зусиль для управління ним. Великий діаметр проходу може зажадати використання більш довгого важеля або автоматичного приводного пристрою.

Зверніть увагу! Довга рукоятка не завжди доречна, особливо, якщо кран встановлюється в умовах обмеженого простору. Інші труби можуть заважати повернути її, виходом із ситуації може стати установка електроприводу на кран.

Сфера застосування

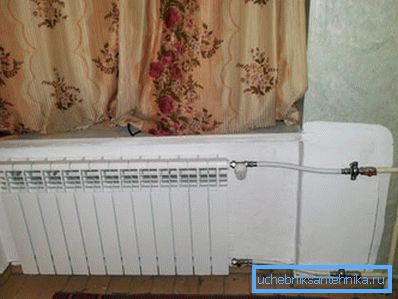

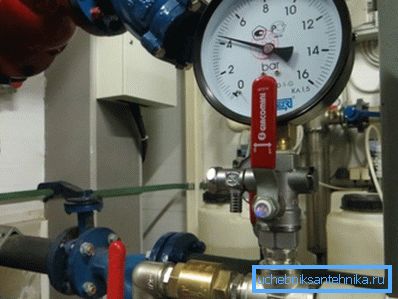

Кульова запірна арматура на сьогоднішній день незамінна в хімічній, нафто- і газодобувної промисловості, в комунальних господарствах, які забезпечують житлові будинки газом і теплом. У квартирах такі прилади ставлять на підвідних до техніки трубах.

Використання вузлів відбувається в суворій відповідності з їх класом герметичності.

Упорядкування цього процесу регламентовано ГОСТом 24856-81, відповідно до якого корпус крана має певний колір відповідно до його застосуванням:

• водяний транспортний потік позначається синім кольором;
• газовий - жовтим;
• нафтової і нафтопродуктів - чорним.

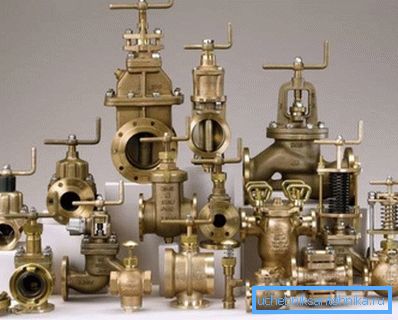

Класифікація запірних пристроїв

За способом приєднання до трубопроводу кульові запірні пристрої мають наступні види:

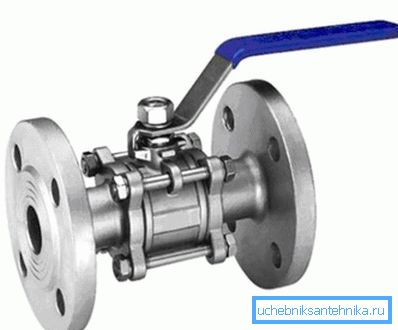

• фланцеві - бувають розбірними і литими, витримують високий тиск і тому вітаються в магістралях з діаметром поперечного перерізу понад 46 мм газодобувної промисловості та нафтопереробних заводів;

• муфтові - успішно використовуються в трубопроводах з перетином до 45 мм, в комунальних опалювальних, газо- і водопровідних системах;
• Штуцерна - найчастіше використовуються в харчовій і хімічній промисловості, головна перевага -ремонтопрігодность і багаторазовий монтаж / демонтаж;

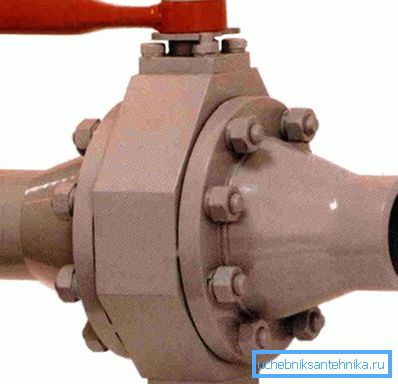

• приварні - характерні для використання в будівельній галузі, встановлюється один раз, ціна порівняно невисока;

• комбіновані - можливі варіанти монтажу, можуть управлятися, перебуваючи глибоко в землі, завдяки подовженій осі вентиля.

У напрямку транспортного потоку і кількості патрубків:

• прохідні - вхідний / вихідний отвір знаходяться на одній осі, монтуються на рівних ділянках труб різного діаметру;
• кутові - осі отворів розташовані перпендикулярно один одному, в основному розташовуються в точках підключення до побутових приладів, наприклад, до батареї;

• триходові (змішувачі);
• багатоходові.

Залежно від пропускної здатності поділяють:

• повнопрохідні - до 100%;
• стандартні - до 50%;
• неполнопроходние 70-80% потоку.

Діаметр отвору в затворі повнопрохідний кульового крана збігається з внутрішнім діаметром трубопроводу, в зв'язку з чим гідравлічний опір зведено до мінімуму, як і втрата напору. Така арматура добре підходить для рідинних середовищ.

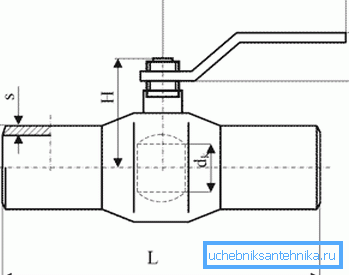

Отвір в кулі неполнопроходного вузла, навпаки, менше і може бути конусоподібної форми (одне або два симетричних проходу) в зв'язку з чим спостерігається більша гідравлічний опір. Невеликий діаметр «полегшує» такі крани, вони довговічні, оскільки пропускають невеликі потоки і навантаження на кулю зменшуються, вигідно відрізняються в ціні.

Головні правила монтажу

Не варто нагадувати, що від грамотної установки арматурного вузла залежить експлуатаційний термін і якість роботи.

Загальна інструкція по монтажу передбачає:

1. Остаточний вибір місця установки і забезпечення вільного підступу до нього для монтажу і ремонтних робіт в майбутньому.
2. Необхідність перевірити відповідність таких параметрів, як діаметр крана і труби, пропускна здатність затвора і його сумісність з робочими умовами (виду середовища, максимальним тиском в трубопроводі і температурою).

1. Знати напрямок транспортується потоку, про що додатково показують стрілки «вхід / вихід» на корпусі пристрою.
2. Відповідність розташування і типів різьблення.
3. Використання герметизуючої стрічки в різьбових елементах, які повинні накручуватися з певним зусиллям для гарантованої герметизації.

Зверніть увагу! Щоб правильно намотати ФУМ-стрічку своїми руками, ви повинні бачити перед собою відкриту зовнішню різьбу з боку місця приєднання. Намотувати стрічку слід по ходу годинникової стрілки.

1. При фланцевому з'єднанні їх конструкції на крані і трубі повинні збігатися.

Підведення підсумків

Запірна арматура, відповідна технічним характеристикам трубопроводу і пропускається середовищі, буде функціонувати якісно і тривалий час. Переваги затвора, простий і одночасно ідеальної форми, з успіхом використовуються як в промисловому, так і побутовому секторі.

На відео в цій статті показаний один з варіантів використання прохідного крана (в цьому прикладі - для організації крапельного поливу).
