Радіаторний кран - все, що потрібно знати про дану запірної

При використанні водяного опалення не обійтися без використання запірної і регулювальної арматури. Завдяки встановленню різних видів радіаторних кранів стає можливою регулювання нагріву батареї, підвищується надійність роботи системи опалення в цілому.

Звичайно, такий ефект буде досягнутий лише тоді, коли людина буде чітко розуміти який кран оптимальний для вирішення відповідного завдання.

Про видах радіаторних кранів

Всі крани для радіаторів можна розділити на 3 групи:

• для регулювання надходження теплоносія в опалювальний прилад. Це дає можливість змінювати температуру в кожному окремому радіаторі зменшуючи / збільшуючи струм теплоносія через нього. Для цієї мети зазвичай використовуються стандартні заслінки, а перекривається прохід труби поворотом вентиля вручну;

Зверніть увагу! Для того, що не возиться кілька разів на день з налаштуванням температури батареї має сенс використовувати спеціальні термоголовки з автоматичним регулюванням. Після початкової калібрування далі вони будуть регулювати температуру самостійно.

• для того, щоб «вимкнути» батарею з опалювального контуру. Якщо регулювальний кран для радіаторів зменшує струм теплоносія через трубу поступово, то в цьому випадку потрібно миттєво відключити обігрівач. Для цього використовуються найпростіші кульові крани, а для того, щоб опалювальна система працювала і далі - влаштовується байпас, відрізок трубопроводу, що з'єднує подачі й відведення труби.

Зверніть увагу! Запірну арматуру, звичайно, потрібно встановлювати за байпасом, т. Е. Ближче до батареї.

• іноді, навіть при дотриманні всіх правил установки, в ній може скупчуватися повітря, що призводить до нерівномірного її прогріву. Для відведення повітряних пробок використовується простенька конструкція - кран Маєвського. Ціна цього пристрою копійчана (вітчизняні виробники виставляють цінник порядку 160-200 рублів), а користь величезна - періодичне підбурювання повітря дозволяє працювати всім секціях радіатора з максимальною віддачею.

Що стосується місця установки, то запірна і регулююча арматура може встановлюватися як на горизонтальних, так і на вертикальних ділянках труб. Також у продажу можна знайти радіаторний кутовий кран - принцип дії їх не відрізняється від звичайних, а вся відмінність полягає у формі.

Детальніше про пристрій, принцип дії і виборі кранів для радіаторів

Для усвідомленого вибору потрібно чітко уявляти пристрій і принцип дії конкретного типу регулювального / запірного пристрою, а також визначитися з призначенням арматури (запірна або регулююча). При установці радіаторів опалення потрібно вирішити такі питання як: регулювання його нагрівання, можливість відключення батареї в розпал опалювального сезону, видалення повітряних пробок без виключення її з роботи.

Тому основна увага приділяється кранів, що дозволяє вирішити ці завдання. Зокрема, розглядаються кульові, звичайні регулюючі крани і кран Маєвського.

запірна арматура

Кульовий кран можна вважати найпростішим представником запірної арматури. Зазвичай його використовують не як регулюючий кран для радіатора, а для повного і швидкого перекриття струму теплоносія через батарею - тобто для виключення її з роботи опалювального контуру.

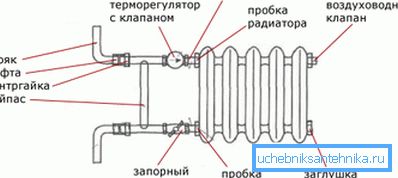

Такий варіант застосування запірної арматури вимагає з'єднання подачі й відведення труби перемичкою, при перекритті кранів теплоносій подається в обхід обігрівача через цю перемичку. Причому зробити це можна практично миттєво, досить повернути ручку крана на 90 ?.

Головний елемент такого пристрою - металева куля з наскрізним отвором і зрізаними сегментами. У дорогих моделях використовуються підпружинені прокладки, які щільно прилягають до кулі і забезпечують герметичність, в пристроях дешевше герметичність досягається за рахунок того, що куля притискається потоком теплоносія до герметизуючої прокладці.

Триходовий кульовий ручної кран для радіаторів можна встановити безпосередньо замість трійника при організації байпаса. При експлуатації можна буде направляти потік води повністю в опалювальний прилад, повністю в обхід радіатора або частково в батарею і частково через байпас - все залежить від конструкції крана. При такому підході поєднується функція регулювання і вимикання її з роботи.

Регулювання роботи опалення

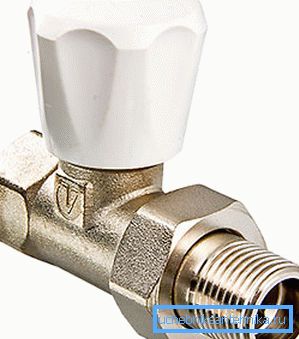

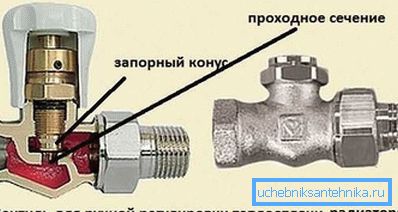

Самим бюджетним способом регулювати надходження гарячої води в батарею можна вважати установку на трубу подачі звичайного регулювального пристрою, при обертанні вентиля поступово перекривається труба. При установці використовуються виключно роз'ємні з'єднання (як правило, муфтові), так що інструкція по монтажу включає всього пару пунктів: намотати ФУМ-стрічку на різьблення і накрутити кран.

Зверніть увагу! Найпростіші кульові аналоги не можуть використовуватися в якості регулюючої арматури тому, що у них є всього 2 робочих положення - нормальної відкритий і нормально закритий.

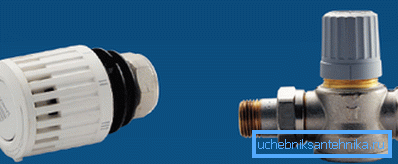

Регулювання вручну не зовсім зручна - по-перше, доведеться постійно крутити ручку крана, по-друге - точність регулювання не на висоті. Набагато зручніше спеціальні регулятори з термоголовкою - вони дозволять взагалі забути про регулюванню температури, все буде відбуватися в автоматичному режимі.

Пристрій таких терморегуляторів гранично просте - головний «робочий орган» в ньому виглядає як герметична камера з гофрованими стінками. Всередині неї знаходиться рідина або газ, який при нагріванні розширюється. Цей процес викликає подовження сильфона (тієї самої герметичної камери), завдяки цьому відбувається зменшення просвіту і, відповідно, зменшення струму теплоносія через радіатор.

Видалення повітряних пробок з батареї

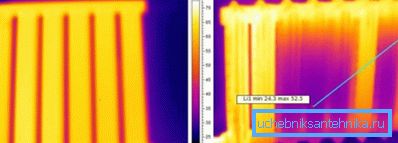

Про виникнення повітряної пробки можна судити по нерівномірного прогріву батареї, частина секцій гаряча, а частина - ледь тепла. Кран Маєвського допоможе впоратися з цією проблемою, причому він може встановлюватися без особливих обмежень, важливий тільки діаметр.

Також потрібно враховувати матеріал батареї, щоб метали не утворювали гальванічну пару, так, для чавунних батарей опалення рекомендувати можна кран Маєвського для чавунних радіаторів 15 мм.

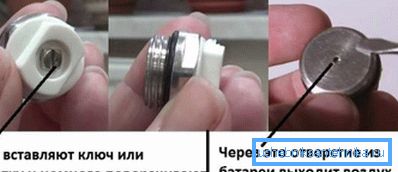

Що стосується установки, то подібні пристрої розміщуються у верхній частині радіатора, він просто врізається в заглушку на торці батареї. Причому зовні він виглядає скоріше як звичайна шайба.

По центру цієї шайби розташований отвір у вигляді конуса, яке під час роботи закривається металевою заглушкою, яка просто вкручується в отвір. Для того, щоб стравити зайве повітря, досить своїми руками викруткою злегка повернути вліво металевий конус, що закриває отвір, тут же має почутись шипіння повітря, що виходить. Процес можна вважати закінченим тоді, коли з крана почне витікати вода цівкою.

Тонкощі вибору крана для радіатора

При виборі потрібно враховувати не тільки призначення, а й місце установки запірної / регулюючої арматури. Так, для подачі води в радіатор цілком може використовуватися кутовий кран для радіатора. Кілька специфічно виглядають крани для радіаторів з нижнім підключенням, вони трохи нагадують бінокль.

Що стосується верхнього і нижнього кранів, то принцип роботи і внутрішній устрій не відрізняються, відрізняється тільки спосіб регулювання. В цьому і полягає ключова відмінність - кутовий верхній і нижній радіаторного крана, верхні регулюються рукою, а ось нижні випускаються з регулюванням під ключ. Це робиться для того, щоб його можна було встановити в умовах обмеженого простору.

Підведення підсумків

Без кранів для радіатора не обійтися при монтажі опалювальної системи. Завдяки цим нехитрим пристроїв роботу системи опалення можна буде регулювати в широкому діапазоні, також підвищиться надійність і стабільність опалення в цілому.

Важливо і те, що установка подібних пристроїв не викличе істотного подорожчання робіт по монтажу опалення. На відео в цій статті розглянуто приклад підключення радіатора з використанням терморегуляторів і запірної арматури.
