Регулювання реле тиску води для насоса

Реле тиску є ключовим елементом в автоматизації роботи насоса або насосної станції, воно дає сигнал на включення і відключення насоса. Залежно від виробника і моделі заводські установки можуть відрізнятися, але, як правило, нижній поріг включення насоса налаштований на тиск 1,4-1,8 бар, а поріг виключення 2,5-3 бар. Але часом такі установки порога спрацьовування недостатні для нормальної роботи сантехнічних приладів, тому необхідна регулювання реле тиску води для насоса, щоб підібрати індивідуальні параметри його включення і відключення.

Конструкція і принцип роботи

Перш ніж приступити до налаштування реле, потрібно розібратися в конструкції і принципі його роботи. Конструкція реле досить проста і являє собою контакти, підпружинені пластиною, на яку діє тиск води.

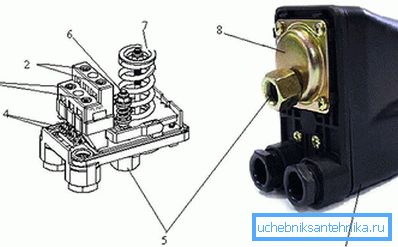

1. Корпус.
2. Контактна група для підключення насоса.
3. Клеми для підключення до мережі живлення.
4. Клеми заземлення.
5. Гайка для підключення реле до водопроводу.
6. Пружина регулювання диференціала тиску.
7. Пружина регулювання мінімального тиску.
8. Вузол, де знаходиться поршень і мембрана.

На металевій основі закріплена одним кінцем металева платформа, яка може підніматися і опускатися під дією поршня. Поршень приводиться в рух тиском води. На платформі встановлено дві пружини (6,7), велика пружина (7) протидіє силі поршня (води) тим самим, врівноважуючи його. Маленька пружина (7) вступає в дію не відразу, а після того як платформа підніметься до певної висоти, і як тільки платформа торкнеться меншою пружини, поршня починають протидіяти сили обох пружин і протидія силі поршня зросте, з цього моменту платформі потрібно піднятися зовсім небагато, щоб контакти розімкнулися, і насос відключився. За розмикання і замикання контактів відповідає невеликий шарнір з пружинкою. Як тільки платформа піднімається вище цього шарніра, контакти відскакують вниз і електричний ланцюг розмикається, як тільки дія сили поршня (води) слабшає, платформа опускається вниз і контакти замикаються.

Велика пружина відповідає за включення насоса, тобто за нижню межу тиску, а за допомогою маленької пружини регулюється момент відключення насоса, а точніше, задається різниця між включенням і відключенням.

Налаштування

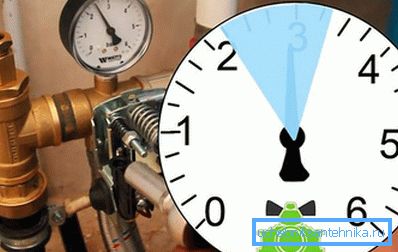

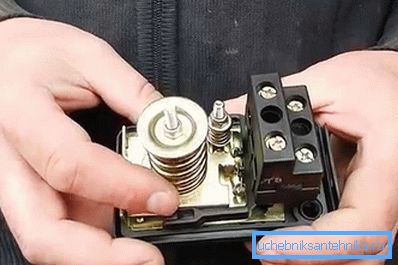

Виходячи з принципу дії реле, його настройка полягає в зміні жорсткості між платформою, на яку діє тиск води і контактами. Регулювання здійснюється за рахунок зміни жорсткості пружини, яка або стискається, або послаблюється, регулювальними гайками. Перед початком регулювання потрібно зафіксувати показники манометра під час включення і відключення насоса. Далі, відключити реле від мережі, і зняти кришку корпусу. За допомогою гайкового ключа, відкручуючи або закручуючи гайки налаштувати потрібні параметри:

• якщо необхідно тільки змінити нижній поріг включення (збільшити або зменшити), то потрібно притиснути або відпустити гайку на пружині (7);
• для збільшення або зменшення верхньої межі відключення насоса, потрібно прикручувати або відкручувати гайку на пружині (6), при закручуванні - ми піднімаємо кордон відключення наоса, а при відкручування, навпаки, знижуємо, збільшуючи різницю між включенням і відключенням;
• якщо потрібно міняти відразу два параметра, то спочатку здійснюється регулювання нижньої межі, за допомогою пружини (7), а потім задаємо різницю за допомогою пружини (6);

Всі зміни потрібно контролювати за допомогою манометра. Варто врахувати, що, змінюючи різницю тисків, ми зменшуємо або збільшуємо тривалість роботи насоса, і це відобразиться на зміні напору в мережі водопроводу. Якщо різниця тисків буде маленькою, то тиск в мережі буде «рівним» без видимих ​​перепадів, але зате збільшиться кількість включень насоса, що може вплинути на його термін служби.

особливості регулювання

Здійснюючи регулювання, потрібно пам'ятати, що верхній тиск не повинно бути вище максимального тиску, яке може створити насос (його можна подивитися в паспортних характеристиках насоса). Верхнє тиск не повинен перевищувати більше 80% максимально допустимого тиску для конкретної моделі, і ці параметри вказуються в інструкції до реле. Також перед налаштуванням потрібно перевірити тиск повітря в груші гидробака - воно повинно бути менше нижнього порога включення насоса на 0,2 бар. Ще одна вимога до регулювання, це різниця тисків включення і відключення, вона повинна перебувати в межах 1-1,5 бар. Змінюючи параметри, можна закручувати гайки до упору, це може привести до того, що реле взагалі перестане спрацьовувати.
