Робимо водопровід в приватному будинку

Якщо ви вирішили зробити водопровід в приватному будинку з накопичувальним баком або без нього, значить, у вас є можливість використовувати для цієї мети колодязь або свердловину (артезіанську або пісочну). Для відкачування води в таких випадках використовують поверхневі (гідрофор) і занурені (глибинні) насоси, але другий варіант більш вигідний за технічними параметрами.

Тому, ми будемо розбиратися з установкою глибинного насоса і розведенням поліпропіленових труб, а крім того, продемонструємо вам відео в цій статті.

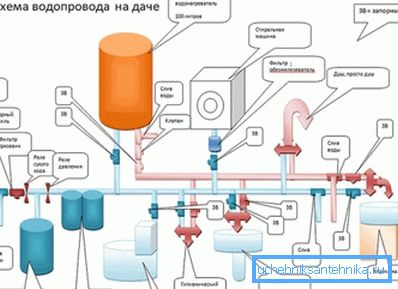

автономний водопровід

Рекомендація. Занурювальні насоси бувають вібраційними і відцентровими, але система водопроводу в приватному будинку буде краще з відцентровим агрегатом. Справа в тому, що вібраційні насоси дешевше, зате їх технічні характеристики теж нижче. До того ж, вібраційний забір води викликає запесочіваніе свердловини, що призводить до зниження дебіту.

дебіт свердловини

• Для того щоб ви знали, що вашого джерела води (свердловини або колодязя) буде досить для потреб господарства, потрібно визначити його дебіт, який вимірюється в м³/ Сек, м³/ Хв, м³/ Годину і м³/ добу. Тобто, вам потрібно визначити, з якою швидкістю буде поповнюватися джерело при водозаборі.
• Для цього з свердловини (колодязя) потрібно відкачати всю воду і засікти час, яке на це витрачено (для цих цілей добре використовувати помпу). Тепер підрахуйте обсяг відкачаної води - це можна зробити за допомогою довгої рулетки або шнура - заміряє відстань від статичного рівня до поверхні землі, і відстань від поверхні до дна - різниця між ними і буде висотою водяного стовпа.
• Крім статичного вам потрібно визначити статичний рівень - він визначається, коли проводиться водозабір, статичний рівень знижується і, врешті-решт, встановлюється на одному місці - це і буде динамічний рівень (для насосів різної потужності цей показник буде відрізнятися).
• Дебіт визначається за формулою: Dt = V / (H_din-H_stat) * H_w. Тут Dt - це шуканий нами дебіт в м³/ Годину, V - це швидкість відкачування в м³/ Годину, H_din - динамічний рівень, H_stat - статичний рівень, H_w - висота водяного стовпа від дна до статичної мітки.
• Потужність насосу не повинна перевищувати дебіт джерела, а потрібну вам цифру ви зможете отримати, якщо додаєте все водозабірні вузли в будинку і на ділянці. Для простоти можете орієнтуватися на наведену нижче таблицю, завдяки якій можна скласти проект водопроводу в приватному будинку.

Зразкова витрата води для різних санвузлів

Земляні роботи

Щоб розібратися в тому, як правильно завести водопровід в приватний будинок, вам потрібно дізнатися глибину промерзання грунту у вашій місцевості - від цього показника буде залежати глибина траншеї - найкраще робити її на 50 см нижче цієї критичної точки.

Крім того, дно траншей потрібно обов'язково засипати шаром піску, як мінімум, 2-3 см заввишки - такий захід служить захистом для поліетиленової труби від її ушкоджень різними гострими предметами, які можуть виявитися в грунті (скла, каміння, дріт). При засипці труби і кабелю на них теж спочатку сиплють пісок, а потім накидають грунт.

Рекомендація. Для того щоб утрамбувати засипаний в траншею пісок, зовсім не обов'язково використовувати трамбування. Його досить рясно полити водою і він відразу просяде.

Крім траншеї вам доведеться вирити приямки у стіни з внутрішньої і зовнішньої сторони для того щоб була можливість завести поліетиленову трубу крізь фундамент або під нього.

Якщо у вас фундамент монолітний, то в стрічці обов'язково є арматура, яка не дозволить вам скористатися алмазної або побідитовою корончатой ​​фрезою - отвір треба буде довбати перфоратором з зубилом і свердлом, а арматуру вирізати болгаркою. Втім, ви з таким же успіхом можете пройти під фундаментом, але для цього зовнішній і внутрішній приямок потрібно робити досить глибокими.

Якщо у вас колодязь, то вам потрібно буде просвердлити отвір в криничному кільці, але інструкція передбачає їх виготовлення з дротовим або арматурним каркасом, отже, використовувати корончатую фрезу можна.

Найзручніше це робити свердлом - накресліть коло потрібного діаметру і по периметру свердліть отвір з мінімальним відстанню між отворами, як на верхньому фото. Після цього шматок бетону можна буде вибити молотком або використовувати для цього зубило і перфоратор.

Використання адаптера

У тих випадках, якщо проводка водопроводу в приватному будинку робиться від свердловини, тоді можна використовувати свердловинний адаптер - це пристрій виконує ту ж роль що і компресійний кутовий фітінг, правда, ціна його трохи вище. Його монтують нижче рівня замерзання грунту, і ми зараз розповімо, як це можна зробити.

Як правило, експлуатаційна і обсадна труба при бурінні свердловини виходить вище, ніж потрібно, тому, зайву частину просто обрізають болгаркою, після чого ставлять оголовок. Але у нас ще буде адаптер - отвір під нього висвердлюється алмазної корончатой ​​фрезою відповідного діаметру

Щоб встановити і зафіксувати на трубі частина адаптера з патрубком, вам потрібно буде вкрутити в його іншу половинку штангу - там є спеціальне отвір для гвинта для цього. Як штанги можна використовувати поліетиленову трубу (ПНД) з прямим компресійним фитингом на кінці - різьблення якраз підходить. Тільки будьте обережні, щоб адаптер НЕ роз'єднати довільно і не впав в свердловину.

Опускаєте адаптер на рівень отвори і, допомагаючи пальцями з зовнішнього боку, витягаєте патрубок і накручуєте на нього гайку для фіксації - після цього деталі можна роз'єднати.

Тепер на погружной насос накручується зворотний клапан, щоб вода не зливалася під тиском вниз, а на нього, за допомогою компресійного фітинга прикручуємо ПНД трубу (поліетилен низького тиску) потрібної довжини - насос повинен занурюватися нижче динамічного рівня, як мінімум на 30 см. З іншого боку ПНД теж накручується фітінг, який з'єднує 32-міліметрову трубу зі знімною частиною адаптера.

Тепер вам залишається своїми руками за допомогою штанги опустити насос в свердловину і надіти знімну деталь на закріплену раніше деталь - спеціальна змазка не дозволить воді просочуватися в місці з'єднання. Використовувати свердловинний адаптер для колодязя не вийде, так як у бетонних кілець занадто товсті стіни і для установки не вистачить довжини патрубка.

Прокладка труби та збирання насосної станції

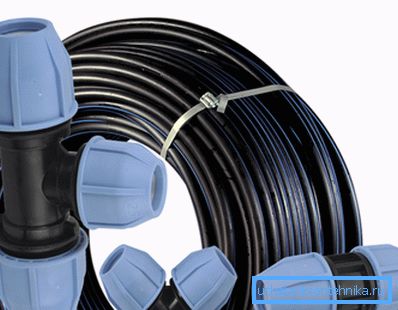

Як вже говорилося раніше, підведення водопроводу до приватного будинку ми зробимо 32-міліметрової поліетиленовою трубою низького тиску. Для цього прикручуємо прямий фітінг до адаптера або, якщо такий відсутній, зробимо з'єднання компресійним куточком - ви бачите його на верхній фотографії.

Трубу потрібно тягнути від колодязя до будинку - до місця, де буде монтуватися насосна станція - найчастіше для цього в підлозі викопують яму, обкладають цегляною кладкою і бетонують.

Тепер перейдемо до складання насосної станції - якщо ви сумніваєтеся в достатній глибині прокладки, вам варто подумати про те, як відігріти водопровід, якщо він замерз. У таких випадках відразу після поліетиленової труби врізають металевий трійник для введення кабелю, що гріє, як це показано на верхній фотографії. Перед трійником можна встановити кульовий кран - з його допомогою ви зможете спустити всю воду з системи.

Після трійника монтується магістральний кран, а потім фільтр грубої очистки. Після фільтра встановлюється блок з реле тиску і датчиком сухого ходу, але буде краще, якщо ви придбаєте ці прилади окремо один від одного - то при виході з ладу будь-якого з них вам уже не потрібно буде міняти весь блок цілком.

На тій же ділянці вам потрібно буде встановити мембранний бак - з його допомогою в системі створюється тиск і запас води, а після всього цього не забудьте перед водорозбірних вузлом поставити фільтр тонкого очищення (зазвичай такі прилади робляться з картриджами).

Підключення насоса до мережі проводиться за допомогою кабелю - якщо це свердловина, то на оголовке є спеціальні сполучні клеми для зрощування, а також спеціальний болт для закріплення троса, на який підвішують насос. Якщо у вас колодязь, то трос протягується крізь отвір в бетонному кільці, а кабель зрощується з іншим шматком за допомогою скруток і термічних насадок.

Примітка. Після складання насосної станції потрібно зробити контрольний пуск насоса і перевірити всі з'єднання. Якщо ви ніде не знайдете протікання, то закрийте цементним розчином або плитковим клеєм проходи в фундаменті або в кільці колодязя, в місці проходу труби. Засипте трубу і кабель піском, залийте його водою для усадки, і закидайте траншею грунтом.

розведення поліпропілену

З'єднання поліпропіленових труб, яким зараз найчастіше роблять розведення, здійснюється за допомогою спеціального паяльника і насадок, які підбираються під їх діаметр. Як стикувальних вузлів використовуються поліпропіленові фітинги - трійники, муфти, куточки на 32 ?, 45? і 90 ?, а також фітинги зовнішньої або внутрішньої різьбленням з одного боку і ППР крани.

Крім того, вартість водопроводу в приватному будинку, зробленому поліпропіленовими трубами, виходить набагато нижче аналогічного пристрою, виконаного металом або металопластикові.

Таблиця зварювальних параметрів ППР труб

При зварюванні труби для водопроводу в приватному будинку не слід перегрівати або проштовхувати в отвір фітинга далі, ніж потрібно, так як це призведе до заторів - поліпропілен розплющило і перекриє канал. Щоб пайка вийшло правильної, як на фотографії №4, вам потрібно обов'язково витримувати час нагрівання і охолодження ППР, а також дотримуватися розміри входження труби в фітінг - ці параметри ви можете побачити в таблиці, наведеній вище.

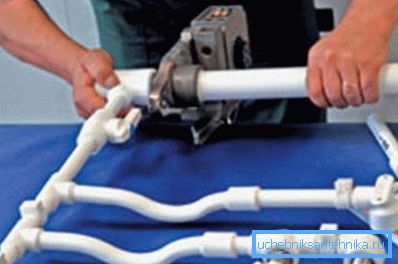

Для зручності монтажу вам буде набагато простіше, якщо паєчний роботи будуть виконуватися блоками, але для цього вам буде потрібно помічник, інакше, як прокласти зібраний блок або довгу трубу. Вашій напарнику доведеться тільки утримувати трубу або зварений ділянку в потрібному положенні, щоб фіксація виходила рівною. Кріпляться ППР труби за допомогою кронштейнів або закладаються в штробах штукатуркою.

висновок

На закінчення хотілося б сказати, що автономний водопровід в приватному будинку безпосередньо залежить від роботи насоса і на це впливає кількість циклів його пусків і зупинок. За заводських налаштувань за замовчуванням він зупиняється при тиску 3 атмосфери, а запускається при 2 атмосферах. Але ви можете змінити налаштування на реле тиску, встановивши їх на 5 і 1,5 атмосфер відповідно.
