Розгойдування свердловини або два в одному

Робота зі свердловиною - ціла наука зі своїми строгими принципами і термінологією. Як в будь-якій науці тут теж є проблеми з термінологією. Наприклад, таке не завжди однозначно розуміється дія, як «розгойдування».

З одного боку - це процес, часом досить тривалий, видалення брудної води після завершення буріння та обладнання свердловини. З іншого боку, під розгойдуванням розуміється збільшення діаметра вже існуючої свердловини.

Коли без визначення понять не обійтися

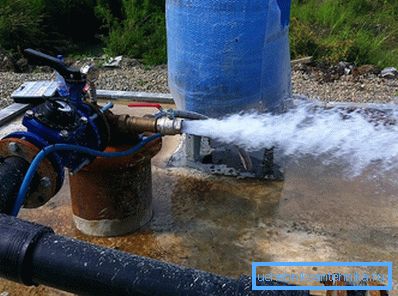

У першому випадку використовується погружной або поверхневий насос для розкачки свердловини. Триває така розгойдування до тих пір, поки з свердловини не піде чиста вода.

Результати цієї роботи повинні бути відображені в протоколі свердловини. Більш того, розгойдування, як видалення брудної води, повинна проводитися кожного разу після тривалого простою свердловини і під час її планових технічних регламентних робіт.

підключення насоса

Зазвичай для розкачки насосом використовується більш дешевий погружной насос. Коли ж результат досягнутий, і йде чиста вода, при регулярній, повсякденній роботі використовується більш потужний поверхневий насос.

Такий підхід пов'язаний з декількома істотними обставинами:

• По-перше, використання насосу набагато дешевше - він дешевше сам по собі, а, крім того, робота в постійному оточенні мулу буде приводити до постійних зупинок насоса - його прочищають і робота триває; нерідко, при тривалій прокачування свердловини, насос просто виходить з ладу і його доводиться замінювати;
• По-друге, глибинні насоси, як правило, вже мають вбудовані фільтруючі системи для захисту від зважених часток грунту.

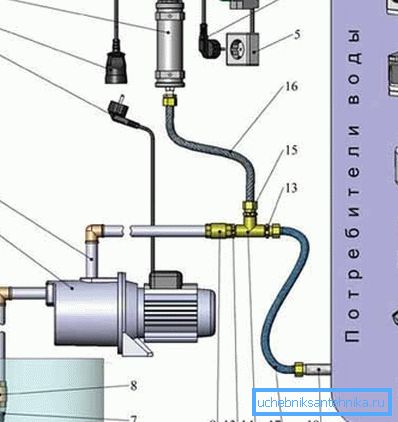

На схемі нижче представляємо підключення поверхневого насоса до системи відкачування води:

• 1 - вся система спеціально обладнується блоком управління;
• 2 і 3 - харчування здійснюється від стандартної мережі в 220 В і 50 Гц;
• 4 - робота насоса в такий забрудненому середовищі часто призводить до перевантажень, для захисту від них використовується спеціальний автоматичний вимикач, який дозволяє аварійно припинити всю роботи, залишаючи всю систему, проте, в працездатному стані;
• 5 - розетка мережі живлення;
• 6 - свердловина; зауважимо, аналогічна схема може бути застосована і при прокачуванні колодязя і в цьому перевага поверхневих насосів;
• 7 - сітчастий фільтр на вхідний всієї системи в самому низу водозабору;
• 8 - зворотний клапан;

• 9 - трубопровід надходження первинної, але вже відфільтрованої води;
• 10 - поверхневий насос;
• 11 - електроживлення;
• 12 - нагнітає трубопровід;
• 13 і 15 - ниппеля;
• 14 - трійник;
• 16 і 17 - гнучкі трубопроводи;
• 18 - відведення до систем споживання води.

Виконання розкачки-прокачування води

Таким чином, прокачування полягає в наступному:

• вибір і занурення насоса або трубопроводу з фільтром;

Корисна порада! Якщо ваш вибір падає на погружной насос, то радимо використовувати такі насоси відцентрового типу, вони краще будуть справлятися з тривалими навантаженнями, ніж вібраційні.

• вихід забору внизу необхідно розташувати на висоті в 70-80 см від верхнього рівня нижнього водотривкому шару, якщо свердловина досконала, або від нижнього виходу свердловини, якщо вона недосконала;
• періодично насос або фільтр потрібно витягувати з свердловини для обслуговування - прочищення і промивання чистою водою; постійно необхідно бути готовим до виходу обладнання з ладу і заміни його на новий.

Розгойдування, як збільшення діаметра

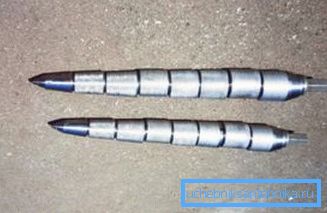

Але нерідко під розгойдуванням розуміється збільшення діаметра, що зазвичай проводиться після тривалого простою, коли доводиться займатися ще й пробивкой. Ця робота виконується за допомогою, так званих, Розкатник.

приклади Розкатник

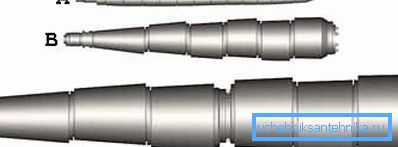

На фото наведені три найбільш поширених типу раскатчіка:

• A - Розкатник пілотний діаметром 80 мм, маркування «РП-80» з характеристиками:

• діаметр розширеної свердловини після завершення робіт (мм) - 80;
• діаметр пілотної свердловини, яка призначена для майбутньої роботи (мм) - 0;
• довжина (мм) - 1093;
• максимальний крутний момент на валу (кгс / м) - 50;
• номінальний - 6;
• максимальна осьова навантаження на вал (т) - 2;
• номінальна - 0,5;
• максимальна частота обертання валу (об / хв) - 190;
• номінальна - 120.

• B - Розкатник-розширювач в 200 мм, «РР-200»;
• C - Розкатник-розширювач секційний в 370 мм, «РР-370»;

Зауважимо:

• маркування визначає результуючий діаметр свердловини;
• тому, діаметр самого раскатчіка трохи менше;

• раскатчіка «РП-80» може застосовуватися і для проведення бурових робіт «з нуля», коли свердловини ще немає;
• незважаючи на те, що модель «РР-370» дає більший діаметр у порівнянні з «РР-200», його максимальна частота обертання під час роботи значно менше.

види розкачки

Розгойдування ще називається «разглініваніем», що вже говорить сама за себе.

Існує три методи очищення свердловини від глини:

• Гідромеханічний - основний метод боротьби з глиною. Цей метод використовує силу водяного потоку, що подається під напором всередину.
• Хімічний - руйнування заіліних залишків на стінках за допомогою соляної кислоти.
• Фізичний - вплив на мул вібрацією.

Корисна порада! Жоден з методів розгойдування не дає остаточних задовільних і надійних результатів на тривалу перспективу. Тому, радимо їх використовувати спільно і в такій послідовності: спочатку розм'якшує глину хімією, потім знімаємо її зі стінок вібрацією, а наостанок все остаточно промиваємо чистою водою.

Крім того, розрізняють розкачку:

• внутрішню - її ще можна назвати по суті, фінішної, коли для роботи використовується потужний струмінь води, яка проникає в усі пори внутрішньої стінки;
• і, зовнішню - або первинну, видалення глини вібраційних механічним методом і висновок її назовні.

Хід внутрішньої розкачки

Внутрішня розгойдування проходить за досить простою схемою:

• в свердловину нижче фільтра опускаються бурильні труби з гумовим поршнем;
• потім під натиском подається вода, яка остаточно змиває всю глину і виносить її на поверхню;
• бурильні труби поступово піднімаються наверх, щоб натиск обробив стінку до самого верхнього зрізу грунту.

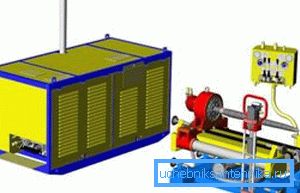

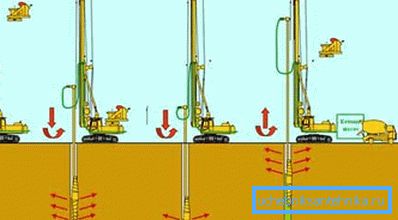

Коли для розкачки використовується вібрація, то не обійтися без спеціального обладнання:

• A - на буровій установці готується і підвішується Розкатник;
• B - проводиться буріння, процес помітно спрощується, якщо свердловина просто заіліна;

• C - вібрація, як у вертикальній, так і в горизонтальній площині, допомагає значно збільшити діаметр;
• D - вібрація в горизонтальній площині дуже важлива і триває при підйомі бура вгору; одночасно в свердловину подається бетон, який розподіляється по стінках;
• E - коли бур виведений на поверхню, до застигання бетону, всередину опускається армований каркас, який дозволяє створити дуже міцні забетоновані стіни.

нетрадиційні підходи

Обидва наведених дії під назвою «розгойдування» знаходять в практиці і інші корисні прийоми використання:

• По-перше, розроблена технологія застосування вібраційного розгойдування для установки набивних паль. При цьому грунт з свердловини не витягують і розсовують і ущільнюють. Технологія дозволяє збільшити в 2 рази несучу здатність створюваної конструкції. Крім того, вібраційна розгойдування дозволяє здійснювати прокладку труб без риття траншей.

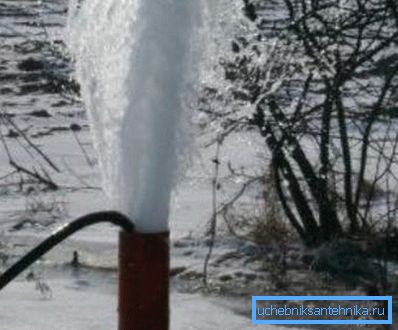

• По-друге, дуже хороші результати на твердих грунтах дає розгойдування, як видалення брудної води, за допомогою подається під сильним тиском чистого напору. Одним з помітних переваг цього методу є велика швидкість досягнення результату.

висновки

І в тому, і в іншому випадку своїми руками розкачку зробити дуже важко - потрібно використання спеціального обладнання з фото прикладів робіт. Обов'язкова буде і докладна інструкція з описом кожного етапу виконуваних дій.

Все це ви знайдете в додатковому відео в цій статті, тим воно і особливо корисно буде в майбутньому. Найголовніше - не забудьте цю дволикість самого терміна «розгойдування».
