Ручне буріння свердловин на воду самому

Не всі власники заміських ділянок можуть похвалитися наявністю централізованого водопроводу. Альтернативою централізованого водопостачання може бути пробурена свердловина або колодязь. Але не завжди глибина залягання водоносного горизонту дає можливість спорудити колодязь, тоді буріння свердловини залишається єдиним варіантом водопостачання будинку. Буріння свердловини можна замовити у організації, що дуже дорого, або ж пробурити самому. Ручне буріння свердловин на воду своїми руками - цілком посильне завдання, таким способом можна пробурити свердловину глибиною до 30 м, що в більшості випадків буде достатнім для отримання води хорошої якості з необхідним дебітом.

Методи ручного буріння

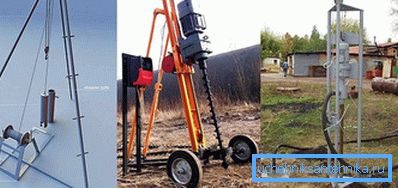

У практиці ручного буріння свердловин на воду найчастіше застосовуються три методи буріння:

• ударно-канатне;
• шнекове;
• гідробуреніе;

Дані способи буріння припускають використання тільки людських зусиль. При такому методі практично не вдаються до використання механізмів, винятком можуть бути лебідки з електроприводом і мотопомпа при гідробуреніе. Деякі методи буріння використовують одночасно - це ударно-канатний і біомаси, що прискорює процес буріння. Бури для всіх методів можна виготовити самостійно.

Ручне шнекове буріння

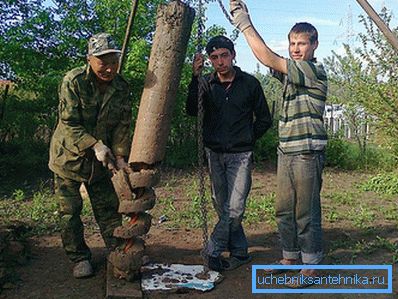

Шнекове буріння один з найпоширеніших способів ручного буріння, яке представляє собою обертальний буріння з використанням лопатевого долота. Зруйнована порода із забою видаляється за допомогою шнека. Такий тип ручного буріння можна застосовувати в м'яких породах для спорудження неглибоких фільтрових свердловин до 30 м.

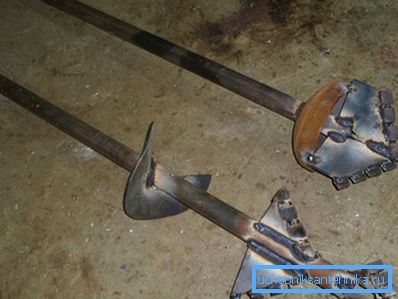

Бур для ручного буріння можна виготовити з підручних матеріалів. Можна переробити рибальське бур, попередньо посиливши ріжучі кромки, наварив додаткові смуги металу, у верхній частині бура потрібно приварити муфту для кріплення бура до штангах. Як штанг найчастіше використовується кругла металева труба діаметром? дюйма або квадратна розміром 25? 25 мм. Довжина секції бурової штанги повинні складати від 2 до 4 м, з довшими буровими трубами незручно звертатися. Для з'єднання штанг між собою використовуються відрізки труби діаметром 32 мм або 30? 30 мм, в разі якщо труба квадратна. З одного боку вони приварюються до штанги, а з іншого боку з'єднуються з іншого штангою за допомогою шпильки або болтового з'єднання.

Для більш ефективного буріння потрібно правильно підібрати долото, яке вибирається в залежності від типу грунту. Для буріння в нестійких породах застосовується звичайний шнек, для проходження пливуна або водонасиченого піску використовують довгу желонку, в стійких грунтах, глинистих пісках, суглинках використовують бур-ложку, в щільних глинах і глинах з гравієм використовують ложку зі змійовиком. Конструкція бура-ложки складається з сталевого циліндра з поздовжньою прорізом, з привареними знизу ріжучими лопатями. Більш просту конструкцію бура-ложки можна зробити зі смугової сталі, для цього потрібно взяти два відрізка сталевої смуги завдовжки близько 40 см і приварити встик до дуги. Нижню частину смуг спірально вигинають, щоб вони придбали Ковшоподібні форму, і з'єднують між собою за допомогою зварювання. Ріжучу частину потрібно заточити, для збільшення міцності бур піддають термообробці. Для ручного буріння застосовуються бури діаметром не більше 100 мм, інакше його важко буде провертати. За допомогою такого бура за одну проходку можна заглибитися на 35-40 см.

порядок буріння

Перед тим як вручну бурити, можна викопати шурф, розміром 1,5? 1,5 м і глибиною до 2 м. Розмір може бути і менше - все залежить від типу грунтів. У дуже сипучих грунтах стінки потрібно закріпити дошками. Шурф копається для того, щоб запобігти осипання самої неміцною породи. Надалі в викопаний шурф буде встановлено кесон. Після всіх підготовчих робіт приступають до буріння, бурити можна з дощатого настилу або з землі, проворачивание бура здійснюється за допомогою ключа або хомутів.

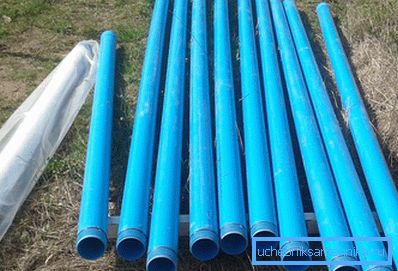

Якщо буріння здійснюється в щільних глинистих ґрунтах, а глибина свердловини не перевищує 20 м, обсадку свердловини виконують після закінчення буріння. Як обсадних труб найчастіше використовують поліетиленові труби для водопостачання або труби для буріння з ПВХ. У нестійких грунтах буріння проводять одночасно з обсадкою, витягуючи грунт вже безпосередньо з обсадної труби, в таких випадках застосовуються сталеві обсадні труби, так як їх часто доводиться забивати. Діаметр долота при бурінні з обсадної трубою повинен бути на кілька міліметрів менше внутрішнього діаметра обсадної труби, щоб бур можна було вільно отримувати від свердловини для очищення. У міру збільшення глибини свердловини обсадні труби нарощують, поєднуючи їх між собою з допомогою різьбових муфт.

Під час буріння не потрібно робити більше 5 оборотів бура за одну проходку, інакше буде важко його діставати.

У міру заглиблення бура повертати його буде все важче, щоб полегшити процес, в свердловину підливають воду. Для полегшення підйому бура із забою над свердловиною встановлюють триногу з блоком. Також потрібно постійно контролювати вертикальність свердловини, якщо стовбур йде від вертикалі, його потрібно вирівнювати за допомогою дерев'яних клинів, забиваючи їх між обсадної трубою і стінкою свердловини.

Буріння триває до того, поки не буде розкритий і максимально пройдений водоносний горизонт, для отримання максимальної водовіддачі. Щоб свердловина в майбутньому не песковала, важливо пройти водоносний горизонт до водоупора. Визначити, що ви дійшли до водоносного горизонту, можна по крупності піску і його вологості, чим більше пісок, тим краще Водовіддача.

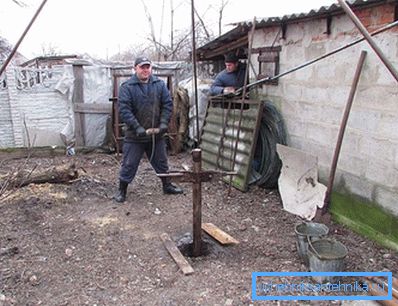

Ударно-канатне буріння

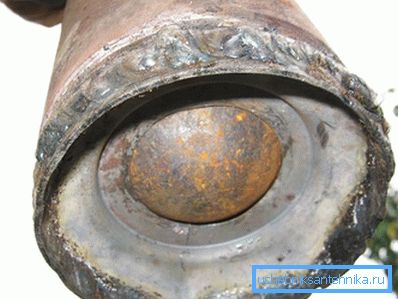

Більш широке застосування в ручному бурінні свердловин отримав ударно-канатний метод із застосуванням в якості долота желонки. Принцип буріння полягає в руйнуванні породи за допомогою желонки, яка, б'ючись об породу, розбиває її і захоплює. Желонка може бути з кульковим клапаном, дисковим і більш складною - з поршневим клапаном. Застосування тієї чи іншої конструкції залежить від типу витягується породи.

Ударно-канатне буріння передбачає використання триноги, яку встановлюють над місцем буріння, її висота може бути до 2 метрів, іноді і вище. У верхній точці триноги встановлюють блок, через який перекидають трос або мотузку, до неї прив'язують желонку. Желонку піднімають над забоєм на висоту близько 1 м і різко опускають, операцію повторюють до тих пір, поки вона не заповниться. Щоб запобігти обвалення стінок, буріння ведуть одночасно з обсадкою, діаметр обсадної колони повинен бути таким, щоб у неї вільно входила желонка. У міру буріння обсадная колона опускається, при поверненні обсадної труби її пригружают баластом, щоб осадити трубу в грунт.

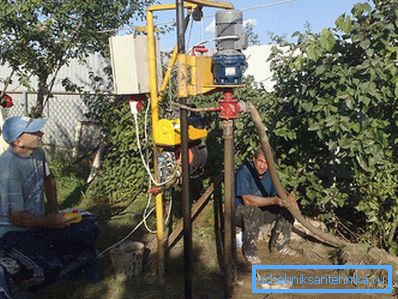

гідробуреніе

Гідробуреніе використовується рідше, так як має ряд недоліків, один з яких це наявність певного обсягу води на ділянці, для того щоб пробурити свердловину, знадобиться не менше 5 м³ води, а також мотопомпа. Сам процес буріння полягає в руйнуванні породи буровим інструментом і водою, яка подається по буровим штангах в забій і вимиває зруйновану породу нагору. Сам бурової інструмент являє собою металеву трубу, рідше трубу ПП, на кінці якої приварений (прикручений) забурнік, зверху прикручується відведення 90 °, до якого підключається шланг для подачі зворотної води, зверху також прилаштовується рукоятка, за допомогою якої повертають штангу при бурінні. Перед початком буріння копається два приямка для зворотної води. Буріння ведуть, прокручуючи штанги за годинниковою і проти годинникової стрілки, а також постукуючи об дно свердловини. Буріння ведеться, як правило, без обсадки, так як глинистий розчин утримує стінки свердловини від обсипання. За допомогою гідробуренія можна зробити свердловину до 20 м і діаметром до 50 мм в м'яких породах.

устаткування свердловини

Після закінчення буріння (шнекового, ударно-канатного), металеві обсадні труби, як правило, витягають за допомогою домкрата, а свердловину обсаджують поліетиленовими трубами з обладнаним фільтром.

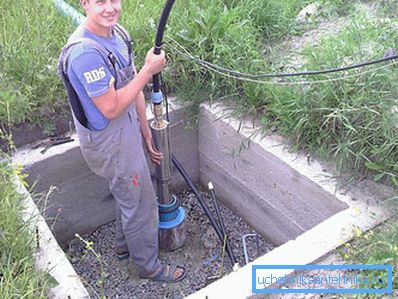

Якщо свердловина пробурена діаметром 60 мм і більше, всередину опускають погружной насос, якщо ж діаметр свердловини менше, то в свердловину опускають водопідіймальну трубу з сітчастим фільтром і зворотним клапаном на кінці. Як водопідйомного обладнання використовується поверхневий насос, але, знову-таки, його можна застосовувати, якщо динамічний рівень в свердловині не опускається нижче 9 м. Тому, перед тим як почати бурити, потрібно приблизно визначити рівень підземних вод, з яких планується водозабір, щоб можна було орієнтуватися на діаметр свердловини.
