Самостійна установка насосної станції в колодязь

Облаштування дачного будиночка, як правило, має деякі складності, так як далеко не скрізь є централізоване водопостачання, а якщо і є, то вода подається по певних днях. Однак, вирішити цю проблему можна за допомогою колодязя, добуваючи з нього воду насосною станцією.

Організувати автономне водопостачання будинку таким чином можна навіть самостійно. Далі ми розглянемо особливості цієї системи і розповімо, як встановити насосну станцію в колодязь, адже це дозволить не тільки заощадити сімейний бюджет на послугах фахівців, а й місце на ділянці або в будинку, так як обладнання буде розташовано всередині колодязя.

Пристрій і принцип роботи насоса

Як правило, глибина колодязів на дачних ділянках не перевищує 10 метрів. У такому випадку немає необхідності встановлювати дорогий глибинний насос. З поставленим завданням цілком впорається насосна станція, ціна на яку значно нижче (читайте також статтю Підключення насосної станції до колодязя: поради по організації системи водопостачання).

Однак, перед тим, як встановити в колодязі насосну станцію, необхідно розібратися що вона собою являє і з чого складається.

Отже, основні її функціональні вузли складаються з наступного обладнання:

• Поверхневий насос відцентрового типу, який забезпечує транспортування води з колодязя в будинок.
• Гидроаккумулятор, стабілізуючий тиск в системі при включенні і виключенні насоса.
• Реле тиску, що відповідає за цей показник в системі. Якщо тиск знижується нижче норми, то реле запускає наос, якщо норма досягнута, насос вимикається.
• Манометр - прилад для вимірювання тиску, що дозволяє внести корективи реле.
• Система водозабору, яка має зворотний клапан, розташований в колодязі або самому насосі.
• Магістраль, що з'єднує насос і водозабір.

Монтаж насосної станції

Чому розміщувати станцію краще в колодязі

На перший погляд може здатися, що місця для монтажу обладнання більш ніж достатньо - для цього можна пристосувати будь-який куточок в будинку. Але, насправді ж ситуація зовсім інша, так як тільки грамотне розташування обладнання може гарантувати безперебійну і повноцінну його роботу.

З цієї причини необхідно дотримуватися таких умов:

• Близькість розташування до колодязя, що забезпечить стабільне всмоктування води.
• Обладнання повинне знаходитися в теплому, сухому і вентильованому приміщенні.
• Місце, де буде розташовуватися станція, не повинно бути тісним, так як час від часу доведеться виконувати профілактичні або навіть ремонтні роботи.
• Приміщення повинно бути звукоізольованим, так ка водонасосні обладнання видає певний шум в процесі експлуатації.

Найчастіше для установки обладнання використовують такі місця:

• Котельня на території будинку - відмінна майданчик для монтажу обладнання. Однак, при неякісної шумоізоляції, робота насоса буде постійно чути.
• Також для цих цілей часто використовують підвальне приміщення або підпілля. Однак, такий варіант слід проектувати ще при будівництві будинку. Якщо підвальне приміщення не обігрівається і при цьому не заізольовані стіни і підлогу, то на його підготовку своїми руками піде багато часу і коштів.
• Спеціальний майданчик біля колодязя, поглиблена в землю - хороший варіант, але головне при цьому - правильно визначити оптимальну глибину розташування майданчика.

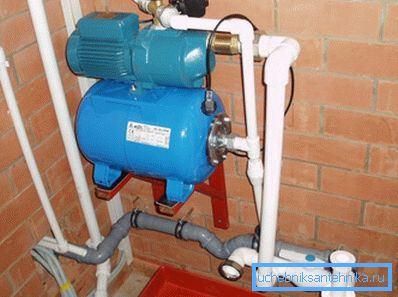

Всі ці варіанти в тій чи іншій мірі потребують витрат сил і фінансових коштів, в той час як в самому колодязі є багато вільного місця. Чому б їм не скористатися ?! Для цього потрібно лише виконати спеціальний майданчик, яка буде кріпитися до стінки колодязя на кронштейнах.

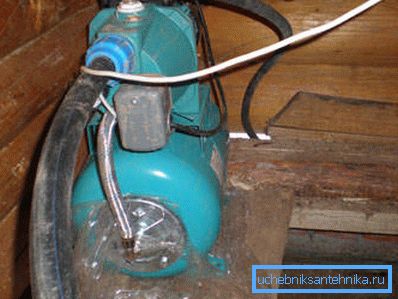

Установка насосної станції в колодязі відповідає всім вищевикладеним вимогам, за винятком одного - незручність доступу до обладнання. Однак і з цією проблемою легко впоратися, наприклад, скориставшись невеликою стаціонарної сходами, по якій можна спускатися в колодязь для огляду або виконання дрібного ремонту обладнання.

Зверніть увагу! Для розміщення обладнання в колодязі, необхідно утеплити його верхню частину, наприклад, виконати над ним дерев'яний будиночок.

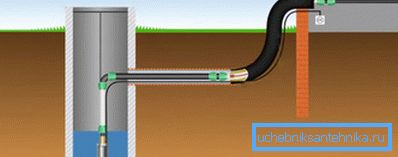

Прокладка трубопроводу і установка обладнання

Як правило, колодязь розташовується неподалік від будинку. Щоб система водопостачання працювала без перебоїв, потрібно забезпечити безперешкодний доступ воді від джерела до точок споживання. За це відповідає водопровід, до монтажу якого необхідно підійти дуже відповідально.

Справа в тому, що зимові морози можуть стати причиною замерзання магістралі, тому труби потрібно укласти на глибину нижче рівня промерзання грунту. В іншому випадку слід виконати утеплення водопроводу.

Інструкція по монтажу виглядає наступним чином:

• В першу чергу необхідно вирити траншеї, передбачивши невеликий ухил у бік колодязя.
• Потім в фундаменті і стінці колодязя треба виконати отвір на оптимальній глибині.

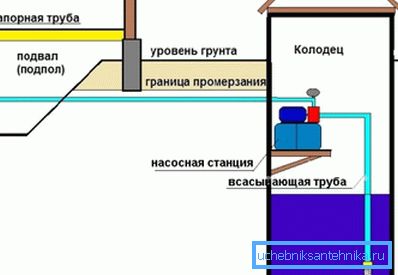

• Навпаки отвори в стінці колодязя монтується майданчик для установки обладнання.
• Далі виконується укладання труб.
• Насосна станція завжди має ніжки-підставки, які необхідно зафіксувати на майданчику анкерними болтами. В іншому випадку обладнання може виявитися на дні колодязя з огляду на постійну вібрації.
• Після цього, трубопровід потрібно підключити до обладнання, установленого на майданчику в колодязі.

Іноді в процесі облаштування магістралі виникає проблема, пов'язана з високим рівнем розташування грунтових вод. В цьому випадку труби треба встановити вище критичного рівня і захистити їх від холоду теплоізоляційним матеріалом.

Порада! Для теплоізоляції труб, прокладених вище рівня замерзання грунту, можна використовувати недорогий і в той же час екологічно чистий матеріал - мінеральну вату, виконану на базальтової основі.

підключення устаткування

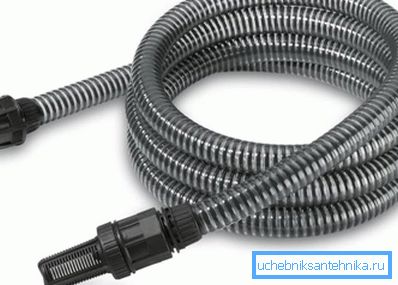

Після монтажу трубопроводу, необхідно правильно обладнати водозабірну трубу. Для цього, з зовнішньої її сторони закріплюється металева сіточка, яка виконує функцію фільтра грубої очистки води. Вона потрібна для захисту обладнання від виходу з ладу.

Крім цього необхідно встановити зворотний клапан. Ця деталь забезпечує стабільне наповнення патрубка водою.

Якщо не встановити дану деталь, то труба буде порожній, відповідно, насос не зможе закачати воду. Зворотний клапан можна зафіксувати з зовнішньої сторони муфтою.

Подальший порядок робіт виглядає наступним чином:

• Після того, як обладнання встановлено і закріплено, кінець труби з клапаном опускається в колодязь.
• Потім слід підключити забірний шланг до насоса. Для цього можна використовувати муфту із зовнішнім різьбленням. При цьому, зі зворотного боку шланга також слід розмістити зворотний клапан.

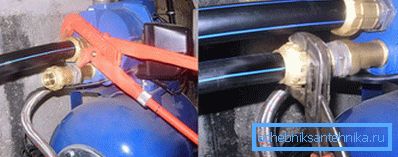

• Завершальним етапом є підключення насоса до водопроводу.

Порада! Для герметизації з'єднань, їх необхідно ущільнити. В якості ущільнювача зазвичай використовують лляну обмотку, поверх якої наноситься спеціальна ущільнювальна паста.

Після підключення насосної станції до водопроводу і системі водозабору, необхідно протестувати якість її роботи. Для цього насос треба наповнити водою через спеціальний отвір, заповнивши так само гідроакккумулятор і магістралі. Після пуску двигуна, вода заповнюватиме систему до набору певного тиску, після чого насос вимкнеться.

У деяких випадках реле необхідно відрегулювати, щоб вмикати або вимикати насоса виконувалося при оптимальних показниках тиску.

висновок

Встановити насосну станцію в колодязь не так складно, як могло здатися на перший погляд. Звичайно, роботу необхідно виконувати дуже ретельно, але особливих складнощів вона не викличе. Якщо всі дії будуть виконані вірно, у відповідності з усіма вимогами, які ми розглянули вище, то система протягом багатьох років буде забезпечувати вас необхідною кількістю води (див.також статтю Насос для чищення колодязя: дренаж замуленого джерела).

Додаткову інформацію з даної теми можна отримати з відео в цій статті.
