Шаровий латунний кран

Монтаж будь-яких трубопроводів неможливий без використання спеціалізованої запірної арматури. Конструкції з латуні як запірні пристрої використовуються вже понад 100 років, але кульовий водорозбірний латунний кран почав застосовуватися в масовому порядку лише останні 15 - 20 років. Про його достоїнства, а також про тонкощі вибору ми і будемо говорити далі.

Основні параметри

На сьогоднішній день латунний кульовий кран встановлюється на водопровідні, газові та інші конструкції трубопроводів більш ніж в 50% випадків. Природно асортимент такого обладнання досить широкий. При монтажі своїми руками бажано знати основні характеристики та сферу використання таких кранів.

Спочатку подібні конструкції діляться на 4 основних напрямки: це фланцеві, штуцерні, муфтові і приварні. Коль нас більше цікавить побутове застосування, ми будемо розглядати латунний кульовий муфтовий кран, тому як саме він використовується в муніципальних і побутових водопроводах.

Що стосується інших напрямків, то фланцевая конструкція більше поширена в газовому господарстві, а Штуцерна і приварна конструкції використовуються в нафтохімічній промисловості.

Принцип дії крана

Будь-який грамотний інженер вам скаже, що чим простіше конструкція, тим вище ймовірність її довгострокової надійної роботи. Кульовий муфтовий прохідний кран в даному випадку є ідеальним підтвердженням цього закону.

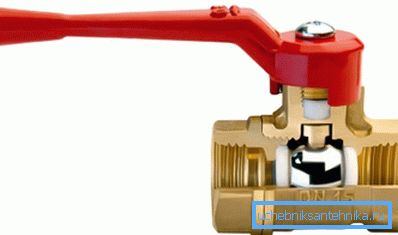

Принцип дії тут простіше нікуди. Сам клапан перекриває рух проходить субстанції являє собою порожнистий куля з наскрізним боковим отвором. Перетин цього отвору, як правило, дорівнювати перерізу труби.

Тіло крана чітко підігнано за розмірами сфери клапана. В результаті досить повернути кулю на 90? і рух в трубі буде повністю перекрито. Таку конструкцію ще іноді називають полуповоротной.

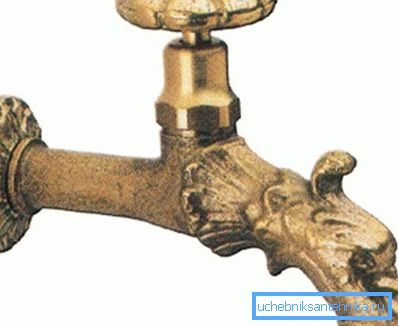

Важливо: за схожим принципом може працювати і латунний декоративний кран з джойстіковим регулятором. Тільки там, в кулі зроблено 2 вхідних отвори, для холодної і гарячої води. І один вихідний, через яке змішана рідина подається споживачеві.

Загальні характеристики та гідності

• На думку більшості фахівців, головною перевагою таких конструкцій, безумовно, є їх високий рівень герметичності. Зокрема латунні кульові муфтові прохідні крани по ГОСТу 9544-93, повністю відповідають класу герметичності «А», що свідчить про їхню надійність і чудову якість.
• Що стосується використання таких кранів в побуті, то в порівнянні зі своїми конкурентами латунні крани для водопроводу заслужено вважаються найміцнішими і легкими.

Порада: всі вироби можуть виготовлятися двома способами, це литтям і куванням або пресуванням. Так ось перевагу краще віддати саме пресованим або кованим кранів, так як після обтиску в тілі крана не залишається мікро порожнин і якість виробу виростає в рази.

• Латунь має свої особливості, однією з яких є жорсткі температурні рамки. Латунний кульовий кран по ГОСТу 9544-93, може нормально експлуатуватися в робочому діапазоні температур від -60 ° С, до +20 0 С. Це не завжди підходить для промислових агрегатів, але ідеально відповідає побутовим вимогам.
• Така запірна арматура витримує тиск всередині системи до 1,6 МПа. Цього цілком достатньо для установки в квартирі або приватному будинку.

• Після монтажу, таким запірним механізмам не потрібно додаткового обслуговування. Іншими словами, вони не потребують регулярного мастилі або будь-яких інших профілактичних діях.
• Не останню роль відіграє елементарно проста інструкція по монтажу своїми руками. Для того щоб встановити такий кран не потрібно глибоких, фундаментальних знань.

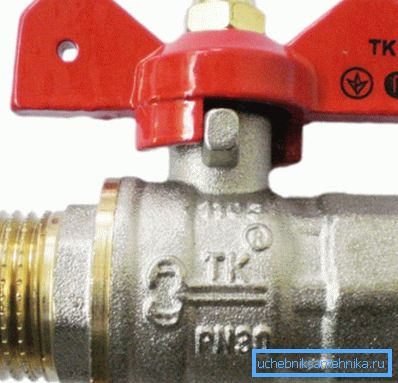

• Латунні крани для водопроводу не схильні до корозії. Крім того, що сама по собі латунь практично не окислюється, ще провідні виробники покривають робочі поверхні конструкцій спеціальним гальванічним напиленням.

Кілька слів про монтаж

• Спочатку слід зазначити, що місце розташування самого крана не має абсолютно ніякого значення, головне щоб його зручно було монтувати і руху ручки нічого не заважало.

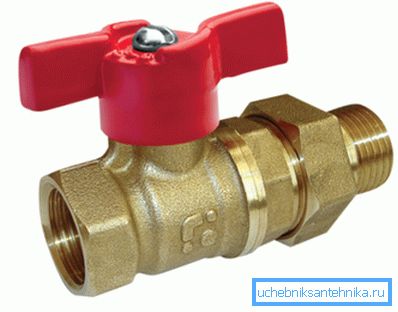

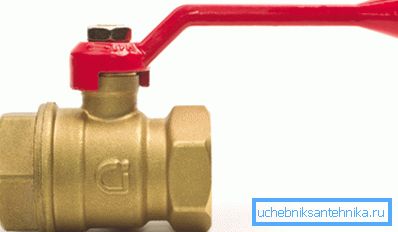

• Кран може мати внутрішню, по обидва боки різьблення або зовнішню по обидва боки різьблення, також існує змішаний варіант, коли з одного боку різьба зовнішня, а з іншого внутрішня. Тому визначитеся, який варіант потрібен вам.
• На відкриту різьблення, незалежно знаходиться вона на самому крані або на трубі, слід намотати ущільнювальну фум-стрічку. Як правило, достатньо 3 - 5 оборотів по ходу вворачивания трубного різьблення.

Порада: якщо різьблення вворачивается вільно, то ущільнювальну стрічку слід ще подмотать. Закручувати потрібно з невеликим зусиллям, причому після вкручування, невелика частина стрічки повинна бути видавлена.

Поради щодо вибору крана

Так як зараз на будь-якому будівельному ринку або в супермаркеті цього добра навалом, ми взяли на себе сміливість позначити основні критерії вибору. Адже поряд з якісним товаром, зустрічається досить багато підробок.

Перш за все, потрібно уважно оглянути корпус виробу. Він повинен бути рівним і не особливо потужним. На поверхні не повинно бути шорсткостей або напливів. Як згадувалося раніше, крани можуть робитися литтям і пресуванням. Товсті стінки і напливи говорять якраз про литий заготівлі. Ціна у такого товару нижче, але і якість в рази гірше.

Далі потрібно розібратися в хитросплетіннях маркування. Літери PN характеризують максимальний рівень тиску, який здатний витримати кран. Тут вже, ніж цифра більше, тим краще. Діаметр позначається літерами DN, причому в даному випадку мається на увазі внутрішній діаметр отвору і вимірюється він в міліметрах.

Важливо: деякі з метою економії на прямих ділянках магістралі встановлюють латунний конусний кран 11б6бк, це застаріла модель і робити такого не варто. Всі його основні характеристики чи не вполовину нижче, ніж у кульових побратимів. Плюс економія буде вельми незначна.

Солідні виробники обов'язково вказують на корпусі вироби марку латуні, з якої вона виготовлена. Вищим критерієм якості іноземного вироби вважається марка CW617N. На даний момент вона є найбільш підходящою для використання в водопровідних або опалювальних системах.

Що стосується вітчизняних аналогів, то їй відповідає марка латуні ЛС59-1. Згідно з вимогами стандартів цей сплав складається на 58% з міді, на 40% з цинку і 2% додано свинцю. Звичайно, і фальшивка може мати ту ж маркування, але звертати увагу все ж слід.

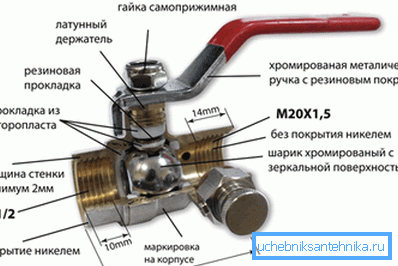

Безпосередньо під ручкою є спеціальна гайка, за допомогою якої регулюється Сальникова ущільнювач. Так ось якісні тефлонові ущільнювачі мають білий колір і повинні вільно рухатися по штоку. У підробках найчастіше встановлюється чорна гумова прокладка, яка і стає причиною течі.

Важливо: при виникненні течі, ущільнювальна гайка просто підтягується і затискає ущільнювач. Тефлон буде рухатися вільно, але з гумовим ущільненням, підтягнути гайку буде вельми проблематично.

Зверніть увагу на сам кульовий клапан. Поверхня сфери повинна бути ідеально рівною і мати дзеркальної поліровки. Справа в тому, що справжні деталі після виготовлення ще покриваються нікелем або хромуються, плюс в обов'язковому порядку проходять етап алмазної шліфовки. Підробки відразу видно по матовому покриттю і навіть подряпин.

Але дзеркальна поверхня не завжди є гарантією високої якості. Справа в тому, що недобросовісні виробники можуть виготовляти сферу з інструментальної сталі, яка легко полірується, природно вона зовні буде виглядати як оригінал.

Розпізнати таку підробку можна тільки за допомогою магніту. Як відомо з курсу фізики, сталь притягується, латунь немає. Сталеві сердечники небезпечні тим, що вони іржавіють і швидко приходять в непридатність.

Ще, якісна латунь має більшу вагу, силумін або цинк набагато легше і це відчувається. Якщо корпус, хромований або покритий нікелем, то жовтий колір латуні буде видно тільки безпосередньо на самій різьбі. Силумін буде білим, цинк, сріблястим.

На оригінальній речі завжди вказується країна виробник і логотип компанії. У підробках, як правило, пропускається одна буква з логотипу, тому перед походом на ринок поцікавтеся, як правильно пишеться фірмову назву. Найкращими вважаються італійські та іспанські крани.

На відео в цій статті надано поради щодо вибору даного товару.

висновок

На завершення хочеться відзначити, що якщо ви придбали дійсно оригінальну річ, то як кран, призначений для системи опалення, так і звичайний садовий кран з латуні будуть служити однаково довго і надійно.
