Що собою являє оголовок для свердловини і як його встановити

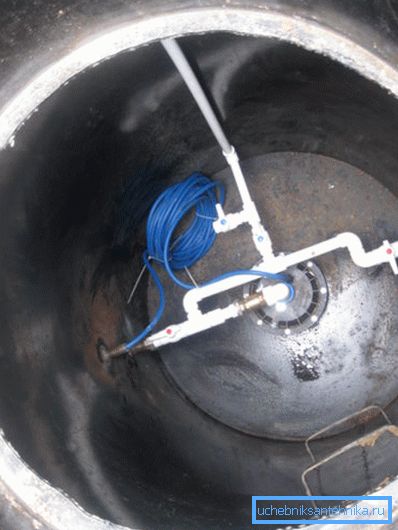

Правильне оснащення свердловини передбачає необхідність в застосуванні оголовка. Незалежно від модифікації, будь то оголовок для свердловини 133 або інша модель, це найбільш важливий вузол в конструкції свердловини.

Застосування даного вузла робить експлуатацію всієї системи більш простою і ефективною, а крім того, перешкоджає попаданню в колодязь водопостачання сторонніх предметів.

Необхідність установки оголовка

Деякі співвітчизники з міркувань економії вважають за краще не встановлювати оголовок для свердловин, але такий підхід до експлуатації свердловин неправильний. Справа в тому, що недостатньо обмотати поліетиленом і скотчем гирлі свердловини, а потім прикрити старим відром або каструлею всю конструкцію.

Ніякої скотч і ніяка плівка не здатні захистити свердловину при підйомі ґрунтових вод. Таким чином, відсутність оголовка призведе до пошкодження системи і до забруднення води.

Оголовки для свердловин утримують трос, на якому закріплений погружной насос. Крім того, через оголовок проведено кабель подачі електроенергії до насоса і труба для відкачування води.

Весь цей вузол міцно кріпиться на обсадної трубі і дозволяє виконати відразу ж кілька важливих завдань, серед яких:

• забезпечення герметичній надійної ізоляції гирла свердловини від повеней і сніготанення;
• захист свердловини від попадання ззовні забруднень і поверхневих ґрунтових вод;
• запобігання крадіжок устаткування і комплектуючих матеріалів, задіяних при експлуатації колодязя свердловини, що актуально при сезонному проживанні в заміському будинку або на дачі;
• досягнення збільшеного дебету піщаних неглибоких свердловин завдяки напрузі, що утворюється в ході роботи насоса;
• запобігання внутрішнього промерзання колодязя в холодну пору року;
• підвищення якості води, за рахунок відсутності попадання забруднень ззовні;
• збільшення експлуатаційного ресурсу насоса за рахунок надійного підвішування.

Типи свердловинних оголовків

Відповідно до матеріалів, застосованими при виробництві, різниться два типи оголовків:

• Металеві конструкції, які виробляються із застосуванням сталі або чавуну. Такі вироби користуються найбільшою популярністю, так як довго працюють без поломок.

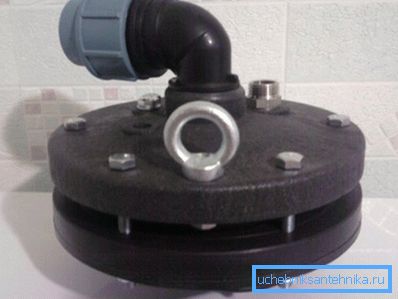

• Пластикові модифікації повсюдно купуються для комплектації малозаглиблених свердловин. Основною перевагою пластикових виробів є ціна більш доступна, в порівнянні з вартістю металевих аналогів.

Крім того, оголовки відрізняються розмірами, в результаті можна придбати вузол, розрахований на необхідний діаметр, наприклад 125 мм або 160 мм.

конструкційні особливості

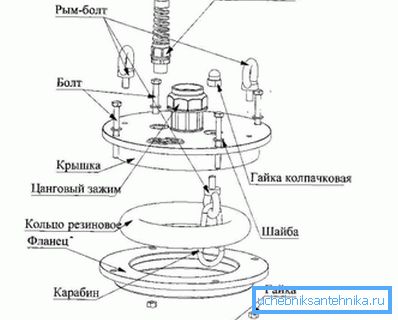

Стандартний оголовок для оснащення свердловин комплектується наступними пристосуваннями:

• металевим або пластиковим фланцем;
• захисною кришкою;
• гумовим кільцем;
• карабіном;
• кріпильними елементами.

На внутрішній стороні сталевої кришки приварюється один рим-болт, а на зовнішній стороні приварюється два болта. До основних переваг монтажу такої конструкції слід віднести те, що установка не передбачає необхідності в проведенні зварювальних робіт.

Для того щоб встановити виріб на гирлі свердловини, досить затягнути фіксують болти. Кріпильні болти стискають кришку, притискної фланець і ущільнювальну гумову прошарок в єдиний герметичний шар.

Застосування такої конструкції забезпечує простоту і зручність кріплення насосу за римболти, розташовані на кришці. Підйом і опускання пристрою для свердловини може здійснюватися за допомогою вантажопідйомних механізмів типу лебідки або крана.

До внутрішній стороні кришки кріпиться карабін, за який можна зафіксувати трос, на іншому кінці якого розташовується насос. Така система істотно спрощує застосування системи водопостачання зі свердловини.

монтажні роботи

• На початковому етапі проведення монтажних робіт обрізаємо обсадочной трубу перпендикулярно її осі.
• Ретельно вирівнюємо кромку зрізу і зачищаємо її від задирок.
• Зовнішню частину обсадочной труби зачищаємо своїми руками від забруднень і від пилу, грунтуємо і покриваємо антикорозійною фарбою.
• Після цього приєднуємо до пластикової труби насос.
• Туди ж кріпимо трос необхідної довжини і нарощуємо кабель.
• Зібрану конструкцію стягуємо хомутом.
• Кріпимо до карабіна вільний кінець троса, просмикуючи через рим-болт, розташований в нижній частині кришки.
• Через кришку пропускаємо пластикову напірну трубу і силовий кабель.
• Гумове кільце і фланець встановлюється плоскою поверхнею назовні на обсадних труб.
• Після того як погружной насос опустили в свердловину, встановлюємо кришку герметизатора. Щоб встановити кришку, трохи піднімаємо гумове кільце і фланець до висоти кришки оголовка.
• Кришку і фланець стягуємо болтами так, щоб гумове кільце-прокладка стиснулася.

Важливо: Для того щоб виключити ймовірність провисання поліетиленовою напірної труби, застосовуємо фіксує цанговий затиск. Провислі кабелі фіксуються за допомогою кабельних вводів.

Робимо оголовок самостійно

Отже, як зробити оголовок своїми руками?

• Фланець оголовка робимо з листової оцинкованої сталі товщиною в 10 мм. Відповідно до зовнішнім розміром обсадної труби, вирізаємо фланець з внутрішнім діаметром, трохи перевищує цей розмір.
• По діаметру фланця вирізаємо заглушку, до якої згодом можна буде приварити вступні штуцера для напірної труби і для силового кабелю.
• Зовні кришки приварюють два рим-болта, які необхідні для підняття кришки і для спуску насоса при виконанні тих чи інших профілактичних робіт.

• Зсередини кришки приварюють один рим-болт, за який здійснюється кріплення насоса на тросі.
• Кришку, приєднаної до фланця, стягуємо болтами.

Важливо: Щоб саморобний оголовок був в достатній мірі герметичний між фланцем і кришкою розміщуємо гумове кільце-прокладку.

висновок

Свердловина поблизу заміського будинку - це невід'ємний атрибут повноцінного всесезонного проживання за містом. Але ціна деяких конструктивних елементів, необхідних для будівництва системи водопостачання висока.

Щоб заощадити свої гроші ці пристрої можна виготовити самостійно. Для того щоб спростити виготовлення і установку оголовка, подивіться відео в цій статті.
